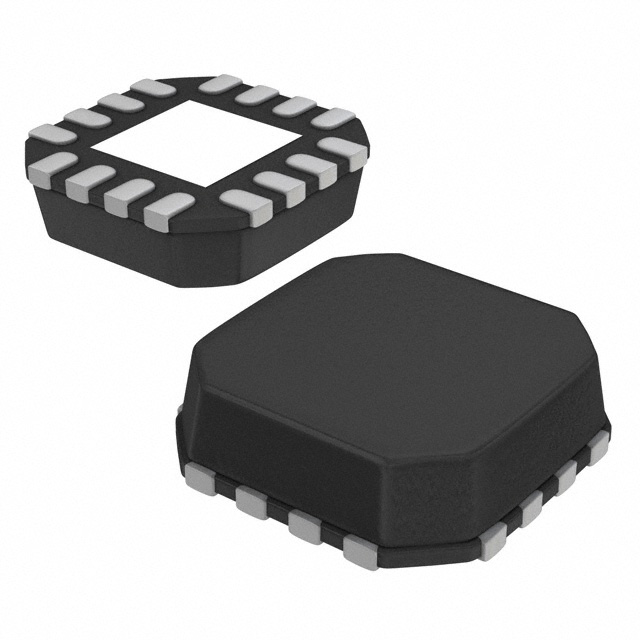

XRT8010IL-F

产品分类: 锁相环
厂牌: MAXLINEAR
产品描述: 是 3V 3.6V 340MHz VQFN 贴片安装
供应商型号: XRT8010IL-F-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 锁相环 XRT8010IL-F

XRT8010IL-F概述

    XRT8010: A Comprehensive Overview

    1. 产品简介


    XRT8010 是一款由 Exar Corporation 生产的高性能集成电路,旨在通过锁相环(PLL)提供高频 LVDS 时钟输出。它可以通过低频晶体或参考时钟产生高达 320 MHz 的时钟信号。这款产品适用于 SONET/SDH 和其他低抖动应用。XRT8010 具有可选的 8 倍或 16 倍内部倍增器,能够在 3.3V 电压下运行,具有非常低的输出抖动。该产品广泛应用于多个领域,如千兆以太网、SONET/SDH、SPI-4 Phase 2 以及计算机和电信系统中的时钟倍增器。

    2. 技术参数


    - 操作范围: 156 MHz 或 320 MHz
    - 低输出抖动:
    - 0.0009 UIRMS 典型值 (155.52 MHz 下,符合 Telcordia GR-253-CORE 标准)
    - 内置晶体振荡电路: 适用于 15 至 40 MHz 晶体,使用并联基模
    - 选择性 8 倍或 16 倍倍频器
    - 选择性 1/2 LVDS 输出
    - LVDS 输出满足 TIA/EIA 644A 规范 (2001)
    - 3.3V 低功耗 CMOS: <80 mW 典型值
    - 工作温度范围: -40°C 至 +85°C
    - 封装: 极小的 16 引脚 QFN 封装 (4 x 4 mm)

    3. 产品特点和优势


    - 低抖动: 仅 0.0009 UIRMS (典型值),远低于行业标准,适合对时钟信号稳定性要求极高的应用。
    - 灵活的倍频器选择: 可选择 8 倍或 16 倍倍频器,提供了更大的灵活性和适用性。
    - 紧凑的封装: 采用极小的 16 引脚 QFN 封装,非常适合高频率操作。
    - 出色的电源管理: <80 mW 的典型功耗使得该产品适用于便携式和节能型应用。
    - 全面的支持: 包括详细的校准和晶体选择指南,确保最佳性能。

    4. 应用案例和使用建议


    XRT8010 广泛应用于 Gigabit 以太网、SONET/SDH、SPI-4 Phase 2 等领域。在实际使用中,用户需遵循以下建议:
    - 正确连接晶体: 在应用前确保正确连接适当的晶体。
    - 电源管理: 确保电源平稳上升,无电压波动,以避免影响校准过程。
    - 布局指南: 遵循数据手册中的布局指南,以达到最低抖动性能。

    5. 兼容性和支持


    - 兼容性: XRT8010 与其他标准 LVDS 设备兼容,便于集成到现有系统中。
    - 技术支持: Exar Corporation 提供详尽的技术文档和支持服务,帮助用户快速上手。

    6. 常见问题与解决方案


    - Q: 如何确保校准过程有效?
    - A: 确保电源平稳上升至 3.0V,且维持在此电压以上。如果需要更改晶体频率,建议将 VDD 设置为 0V,重启后进行重新校准。
    - Q: 输出抖动如何影响系统性能?
    - A: 输出抖动会影响系统的稳定性和可靠性。确保选择正确的晶体和正确连接有助于减少抖动。
    - Q: 如何选择合适的晶体?
    - A: 建议使用并联基模晶体,晶体频率应在 15 至 40 MHz 之间,以确保最佳性能。

    7. 总结和推荐


    XRT8010 是一款高度集成的低抖动时钟生成器,具备强大的功能和广泛的适用性。无论是 Gigabit 以太网还是 SONET/SDH 应用,XRT8010 都能提供卓越的性能。其紧凑的封装、低功耗和丰富的功能使其成为市场上极具竞争力的产品。强烈推荐用于需要高性能时钟生成的应用场景。

XRT8010IL-F参数

参数
最大输入频率 340MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
PLL-锁相环
16-VQFN Exposed Pad
通用封装 VQFN
安装方式 贴片安装
包装方式 散装
