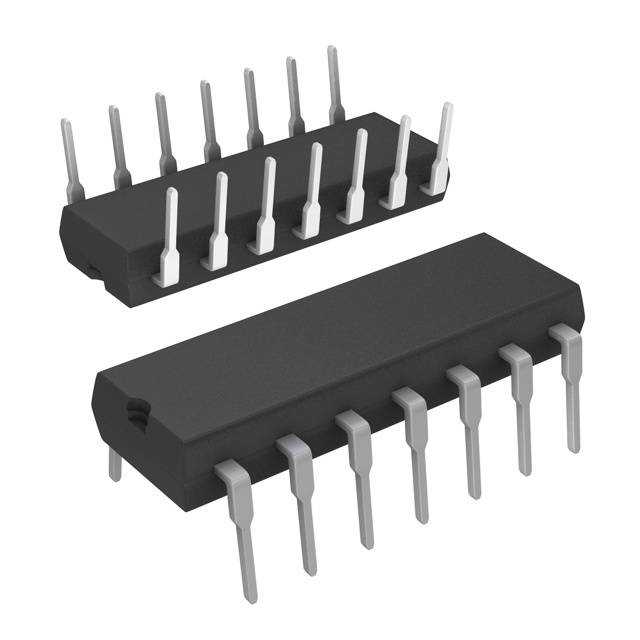

ICL7641BMJD/HR

产品分类: 仪表放大器
厂牌: MAXIM INTEGRATED
产品描述: 1mA 16mV/μs 1.4MHz 5mV 1pA 通孔安装
供应商型号:
供应商:
标准整包数: 0
MAXIM INTEGRATED 仪表放大器 ICL7641BMJD/HR

ICL7641BMJD/HR概述

    ICL761X–ICL764X 系列运算放大器技术手册解读

    1. 产品简介


    产品类型:
    ICL761X–ICL764X 系列是单、双、三、四通道运算放大器,基于高精度和低功耗设计。这些放大器属于 CMOS 工艺制造,提供卓越的输入阻抗和极低的偏置电流。
    主要功能:
    - 极低的输入偏置电流(典型值为 1pA)
    - 超宽的工作电压范围(±1V 至 ±8V 或 2V 至 16V 单电源供电)
    - 可编程静态电流选择(10µA、100µA 或 1000µA 每个放大器)
    应用领域:
    - 电池供电仪器
    - 高阻抗低漏电放大器
    - 长时间常数积分器
    - 微弱信号放大器(如 pH 计和光电二极管放大器)
    - 听觉辅助设备和麦克风前置放大器
    - 高精度电流测量设备(如皮安级计)

    2. 技术参数


    以下是 ICL761X–ICL764X 的核心技术参数表:
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 输入偏置电流 | pA | 1 | 4nA | 300 |
    | 工作电压范围 | V | ±1V | ±8V | ±18V |
    | 输入失调电压 | mV | 2 | 15 | 20 |
    | 偏移电压温度系数 | µV/°C | 10 | 15 | 25 |
    | 大信号电压增益 | dB | 80 | 104 | 120 |
    | 增益带宽积 | MHz | 0.044 | 0.48 | 1.4 |
    | 输出电压摆幅 | V | ±0.96 | ±4.9 | ±5.3 |
    | 输入噪声电压密度 | nV/√Hz | 100 | - | - |
    | 输入噪声电流密度 | pA/√Hz | 0.01 | - | - |
    | 输出负载能力 | kΩ | 10 | - | - |

    3. 产品特点和优势


    - 超低偏置电流: 仅为 1pA,特别适合高阻抗和低泄漏电流应用。
    - 宽电压范围: 支持 ±1V 至 ±8V 双电源,或 2V 至 16V 单电源供电。
    - 低功耗设计: 提供三种静态电流选择(10µA、100µA 和 1000µA),适配不同功率需求。
    - 兼容性: 行业标准封装,易于集成到现有系统。
    - 稳定性优异: 温度系数低,适应苛刻环境。

    4. 应用案例和使用建议


    应用案例:
    - PH 测量仪: 利用其高输入阻抗特性精确测量微弱电信号。
    - 听觉辅助设备: 实现低失真音频信号放大。
    - 光电二极管接口: 用于光信号检测和转换,输出稳定且噪声极低。
    使用建议:
    - 在高阻抗电路中使用时,需注意输入引脚连接到高阻抗源。
    - 为实现最佳性能,在高温环境下尽量选择更低功耗的模式。

    5. 兼容性和支持


    - 兼容性: 该系列芯片采用行业标准封装,可轻松替换其他品牌同类产品。
    - 支持服务: Maxim 提供详尽的技术文档和售后服务,支持用户快速部署和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入信号过大导致失真 | 减小输入信号幅度或增加电阻分压器。 |
    | 工作温度超出极限 | 使用更高温范围的型号(如 M 系列)。 |
    | 输出摆幅不达标 | 检查电源电压设置是否符合要求。 |

    7. 总结和推荐


    ICL761X–ICL764X 是一款兼具高性能和低功耗的运算放大器,广泛适用于精密测量和低功耗设备领域。其卓越的输入阻抗和偏置电流特性使其成为电池供电设备和高阻抗信号处理的理想选择。强烈推荐在对功耗敏感的应用中使用本系列产品,如 pH 计、医疗设备和便携式仪表。
    推荐指数:⭐⭐⭐⭐⭐

ICL7641BMJD/HR参数

参数
-3db带宽 -
通道数量 -
典型供电电流 1mA
Vos - 输入偏置电压 5mV
电流 - 输入偏置 1pA
每个通道的输出电流 -
典型增益带宽 1.4MHz
典型压摆率 16mV/μs
CMRR - 共模抑制比 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 通孔安装
零件状态 在售

ICL7641BMJD/HR厂商介绍

Maxim Integrated(美信集成)是一家全球领先的半导体设计公司,专注于模拟、混合信号和微处理器解决方案。公司成立于1983年,总部位于美国加州圣何塞。

Maxim Integrated的主要产品分为以下几类:
1. 电源管理:包括电源管理IC、电池管理、电源转换器等,广泛应用于移动设备、工业控制等领域。
2. 微控制器:包括微处理器、微控制器等,应用于智能家居、物联网、医疗设备等领域。
3. 接口产品:包括以太网、串行通信、USB等接口产品,应用于通信、计算机等领域。
4. 传感器:包括温度、湿度、压力等传感器,应用于汽车、工业控制等领域。
5. 射频和无线:包括无线通信、射频放大器等产品,应用于无线通信、**通信等领域。

Maxim Integrated的优势在于:
1. 强大的研发能力:拥有超过4000项专利,持续推出创新产品。
2. 丰富的产品线:提供超过7万种产品,满足不同客户的需求。
3. 广泛的应用领域:产品广泛应用于消费电子、工业、汽车等领域。
4. 优质的客户服务:提供技术支持、定制解决方案等服务,满足客户的个性化需求。

ICL7641BMJD/HR数据手册

厂牌 PDF简要描述 下载
MAXIM INTEGRATED 仪表放大器 MAXIM INTEGRATED ICL7641BMJD/HR ICL7641BMJD/HR数据手册

ICL7641BMJD/HR封装设计

查看详情并下载
Symbol
Footprint
3D Model
