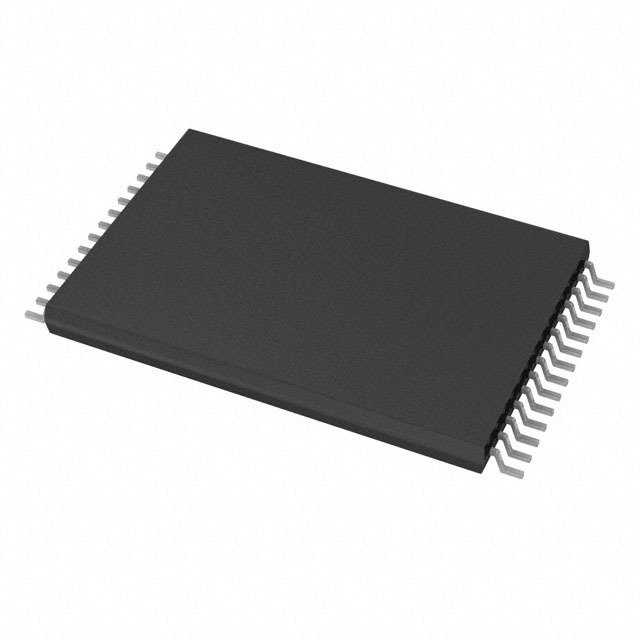

DS1501YE+

产品分类: 实时时钟器件(RTC)
厂牌: MAXIM INTEGRATED
产品描述: HH:MM:SS(24 小时) 256B 4.5V 5.5V YY-MM-DD-dd 贴片安装
供应商型号: CY-DS1501YE+
供应商: Avnet
标准整包数: 1
MAXIM INTEGRATED 实时时钟器件(RTC) DS1501YE+

DS1501YE+概述

    DS1501/DS1511 Y2K-Compliant Watchdog Real-Time Clocks 技术手册

    产品简介


    DS1501/DS1511 是 Maxim Integrated 的一款高精度、低功耗实时钟/日历芯片(RTC)。这款设备支持全功能实时时间、报警和监控,适用于多种需要精确时间记录的应用场合。其内部集成了日期和时间数据处理、电源故障检测、电池监控等功能。此外,它还包含一个辅助电池输入端口,可以在主电源失效时提供持续的时间和数据保护。该产品广泛应用于远程系统、电池备份系统、电信交换机、办公设备和消费电子产品等领域。

    技术参数


    - 主要规格:
    - 供电电压范围:+3.3V(W)或 +5V(Y)
    - 温度范围:-40°C 到 +85°C
    - 存储温度范围:-55°C 到 +125°C
    - 电气特性:
    - 活动电源电流:Y:15mA;W:10mA
    - TTL 备用电源电流:Y:5mA;W:4mA
    - CMOS 备用电源电流:Y:5mA;W:4mA
    - 工作环境:
    - 相对湿度:0% 至 85%
    - 压力范围:标准大气压
    - 其他参数:
    - 准确度:DS1511 在 +25°C 时优于 ±1 分钟/月

    产品特点和优势


    - 精准的时间管理: 自动处理闰年修正,具备高精度和长期数据保留能力。
    - 多功能集成: 集成 RTC 报警、看门狗定时器、电源故障监测、电池状态指示等多种功能。
    - 扩展兼容性: 支持多种电压操作和温度范围,适用于各种严苛环境。
    - 数据保护: 配备辅助电池输入,确保在主电源失效时仍能保持时间数据。

    应用案例和使用建议


    - 应用案例:
    - 电信设备中的电源监控。
    - 办公自动化系统中的时间同步。
    - 消费电子产品中的日历功能。

    - 使用建议:
    - 选择合适的电源电压和温度范围,以适应具体应用需求。
    - 注意保持良好的 PCB 布局,减少外部电容和电阻的影响。
    - 定期检查电池电压,确保时间准确性。

    兼容性和支持


    - 兼容性:
    - 可与其他 Maxium Integrated 的电路和设备无缝配合。
    - 支持:
    - 厂商提供详尽的技术文档和在线支持。
    - 可通过官方网站获取更多技术支持和问题解答。

    常见问题与解决方案


    - 问题1:RTC 时间不准确
    - 解决方法:检查并更换电池,确保电压在正常范围内。
    - 问题2:设备无法唤醒
    - 解决方法:检查电源线路,确认所有连接正确且无松动。
    - 问题3:数据丢失
    - 解决方法:确认电池电压在安全范围内,适当增加外部电容以改善电源稳定性。

    总结和推荐


    DS1501/DS1511 是一款高性能、多功能的实时钟/日历芯片,适合需要高精度时间和数据管理的各种应用。其独特的电源管理和电池备份功能使其在不同环境中表现出色。鉴于其广泛的兼容性、优秀的技术支持和可靠的性能表现,我们强烈推荐使用此款产品。无论是远程系统还是办公自动化,DS1501/DS1511 都是您的理想选择。

DS1501YE+参数

参数
接口类型 -
存储容量 256B
电池备用开关 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS(24 小时)
安装方式 贴片安装
零件状态 停产

DS1501YE+厂商介绍

Maxim Integrated(美信集成)是一家全球领先的半导体设计公司,专注于模拟、混合信号和微处理器解决方案。公司成立于1983年,总部位于美国加州圣何塞。

Maxim Integrated的主要产品分为以下几类:
1. 电源管理:包括电源管理IC、电池管理、电源转换器等,广泛应用于移动设备、工业控制等领域。
2. 微控制器:包括微处理器、微控制器等,应用于智能家居、物联网、医疗设备等领域。
3. 接口产品:包括以太网、串行通信、USB等接口产品,应用于通信、计算机等领域。
4. 传感器:包括温度、湿度、压力等传感器,应用于汽车、工业控制等领域。
5. 射频和无线:包括无线通信、射频放大器等产品,应用于无线通信、**通信等领域。

Maxim Integrated的优势在于:
1. 强大的研发能力:拥有超过4000项专利,持续推出创新产品。
2. 丰富的产品线:提供超过7万种产品,满足不同客户的需求。
3. 广泛的应用领域:产品广泛应用于消费电子、工业、汽车等领域。
4. 优质的客户服务:提供技术支持、定制解决方案等服务,满足客户的个性化需求。

DS1501YE+数据手册

厂牌 PDF简要描述 下载
MAXIM INTEGRATED 实时时钟器件(RTC) MAXIM INTEGRATED DS1501YE+ DS1501YE+数据手册

DS1501YE+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.7943 ¥ 50.9077
库存: 1185
起订量: 20 增量: 1
