MAX232MLP/883B

产品分类: LIN收发器
厂牌: MAXIM INTEGRATED
产品描述: EIA/TIA-232-E,RS-232,Single-Ended,V.24,V.28 4.5V 5.5V 120Kbps LLCC 贴片安装
供应商型号:
供应商:
标准整包数: 0
MAXIM INTEGRATED LIN收发器 MAX232MLP/883B

MAX232MLP/883B概述

    # MAX220-MAX249 系列 RS-232 多通道驱动器/接收器产品概述

    1. 产品简介


    MAX220-MAX249 系列是 Maxim Integrated 推出的一组适用于所有 EIA/TIA-232E 和 V.28/V.24 通信接口的高性能线驱动器/接收器芯片。该系列芯片特别适合便携式计算机、低功耗调制解调器、电池供电的 RS-232 系统及多点 RS-232 网络等应用场合。其最显著的特点是在无需外部组件的情况下能够高效运行,尤其适合 PCB 空间受限的应用场景。此外,这些芯片能够通过±12V 高压输出信号实现可靠的 RS-232 数据传输。
    主要功能包括:
    - 支持低电压运行(3V 至 5.5V)
    - 符合 EIA/TIA-232E 和 V.28/V.24 标准
    - 低功耗模式下电流消耗小于 5µW
    - 提供多种封装选择,适应不同应用场景需求
    典型应用领域包括便携式设备、工业控制、通信接口设计以及多点通信系统。

    2. 技术参数


    以下是 MAX220-MAX249 系列芯片的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压范围 | 4.5 | 5.0 | 5.5 | V |
    | 输出电压摆幅 | ±5 | ±7.3 V |
    | 工作温度范围 | 0°C +70°C
    | 冷却功率(TA=+70°C) | 842 mW |
    | 传播延迟时间 | 4 | 10 | µs |
    | 停机电流(正常操作)| 0.5 | 1 | mA |
    | 数据速率 | 116 | 200 | kbps |
    具体型号的技术规格可参考 MAX220 至 MAX249 的详细选型表。

    3. 产品特点和优势


    特点
    - 超低功耗:在待机模式下,功耗低于 5µW,非常适合便携式和电池供电设备。
    - 集成电容设计:如 MAX225/MAX233A 等型号无需外接电容即可工作。
    - 高集成度:部分型号提供多种封装形式(如 DIP、SO、CERDIP),以满足不同的电路设计需求。
    - 宽电压范围:支持 3.0V 至 5.5V 的宽泛电源输入范围。
    优势
    - 减少外部元件成本:许多型号无需外部电阻或电容即可运行,从而降低设计复杂性。
    - 高可靠性:采用先进的工艺确保设备在严苛环境下长期稳定运行。
    - 易用性:丰富的封装形式和灵活的功能配置为开发者提供了极大的便利性。

    4. 应用案例和使用建议


    应用案例
    - 便携式计算机:利用低功耗特性,在电池供电模式下提供稳定的数据传输能力。
    - 电池供电 RS-232 系统:例如便携式医疗设备或野外监测设备,能够在长时间续航的同时保持高效通信。
    - 多点 RS-232 网络:通过集成驱动器和接收器功能,简化网络节点的设计。
    使用建议
    - 在便携式设备中,推荐使用 MAX233A 或 MAX245 等低功耗型号以延长电池寿命。
    - 若需同时驱动多个通信端口,建议选用 MAX248 或 MAX249,它们支持多通道输出。
    - 在需要高可靠性的情况下,优先考虑具有扩展工作温度范围(如 -55°C 至 +125°C)的型号。

    5. 兼容性和支持


    MAX220-MAX249 系列芯片与其他主流 RS-232 接口芯片(如 MAX3222E、MAX3232E)完全兼容,便于现有系统的升级与改造。Maxim Integrated 提供详尽的技术文档和支持服务,包括选型指南、应用笔记和技术论坛,助力开发者快速解决问题并完成项目开发。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压异常 | 检查供电电压是否符合要求(4.5V 至 5.5V)。 |
    | 数据速率不稳定 | 确保负载电容(C1-C4)正确配置(0.1µF 或 1.0µF)。 |
    | 设备无法进入待机模式 | 检查 SHDN 引脚是否正确连接到 GND 或 VCC。 |

    7. 总结和推荐


    综合评估
    MAX220-MAX249 系列芯片凭借其超低功耗、高可靠性及易用性,在 RS-232 通信领域具有显著的竞争优势。无论是对空间敏感的便携式设备还是需要高鲁棒性的工业场景,这些芯片都能完美胜任。
    推荐结论
    我们强烈推荐 MAX220-MAX249 系列芯片用于各类需要 RS-232 通信功能的项目中。其优异的性能表现和灵活的配置方式使其成为通信接口设计的理想选择。如果您正在寻找高效、可靠且经济实用的 RS-232 驱动器/接收器解决方案,MAX220-MAX249 是您不可错过的选择!

MAX232MLP/883B参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
最大LIN总线电压 -
LIN总线唤醒功能 -
LIN 规格 -
最小LIN总线电压 -
内置选项 -
支持协议 EIA/TIA-232-E,RS-232,Single-Ended,V.24,V.28
数据速率 120Kbps
调节器电压 -
9.09mm(Max)
9.09mm(Max)
2.54mm(Max)

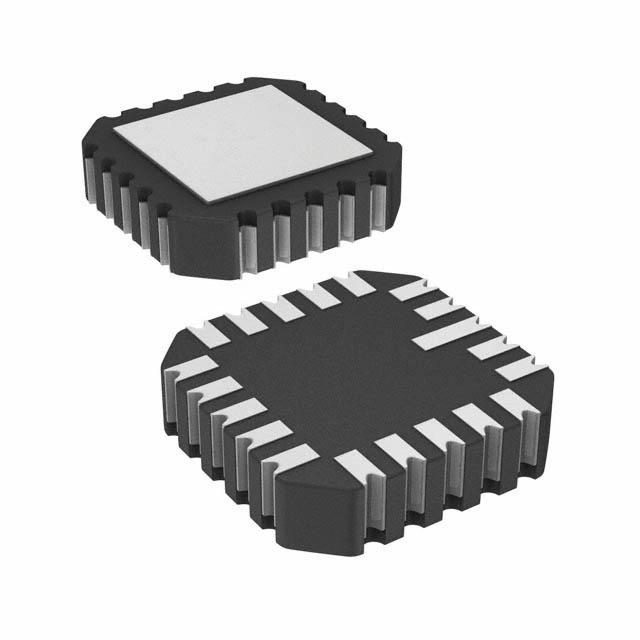

通用封装 LLCC
安装方式 贴片安装
应用等级 工业级
包装方式 管装

MAX232MLP/883B厂商介绍

Maxim Integrated(美信集成)是一家全球领先的半导体设计公司,专注于模拟、混合信号和微处理器解决方案。公司成立于1983年,总部位于美国加州圣何塞。

Maxim Integrated的主要产品分为以下几类:
1. 电源管理:包括电源管理IC、电池管理、电源转换器等,广泛应用于移动设备、工业控制等领域。
2. 微控制器:包括微处理器、微控制器等,应用于智能家居、物联网、医疗设备等领域。
3. 接口产品:包括以太网、串行通信、USB等接口产品,应用于通信、计算机等领域。
4. 传感器:包括温度、湿度、压力等传感器,应用于汽车、工业控制等领域。
5. 射频和无线:包括无线通信、射频放大器等产品,应用于无线通信、**通信等领域。

Maxim Integrated的优势在于:
1. 强大的研发能力:拥有超过4000项专利,持续推出创新产品。
2. 丰富的产品线:提供超过7万种产品,满足不同客户的需求。
3. 广泛的应用领域:产品广泛应用于消费电子、工业、汽车等领域。
4. 优质的客户服务:提供技术支持、定制解决方案等服务,满足客户的个性化需求。

MAX232MLP/883B数据手册

厂牌 PDF简要描述 下载
MAXIM INTEGRATED LIN收发器 MAXIM INTEGRATED MAX232MLP/883B MAX232MLP/883B数据手册

MAX232MLP/883B封装设计

查看详情并下载
Symbol
Footprint
3D Model
