KFV 40

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述: Lumberg DIN插座 KFV系列, 母座4路M16连接器, 面板安装
供应商型号: 5332706
供应商: 海外现货
标准整包数: 1

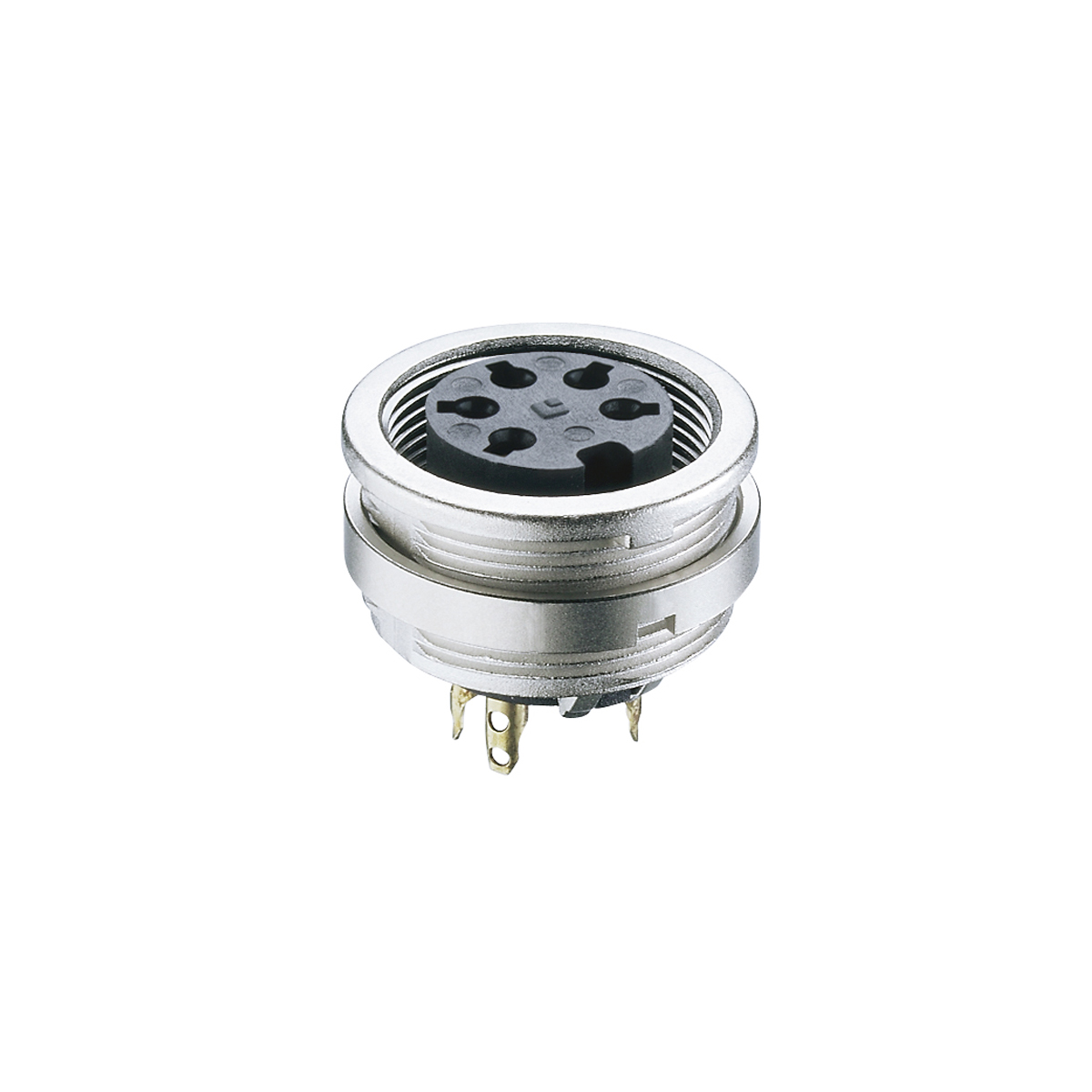

LUMBERG 圆形连接器 KFV 40

KFV 40概述


    产品简介


    电子元器件:圆形连接器(M16)
    该产品是一款符合IEC 61076-2-106标准的圆形连接器,具有IP40/IP67/IP68防护等级,广泛应用于工业自动化、机械设备、通信系统等领域。连接器由底盘插座构成,通过螺纹接口实现前后安装,并通过焊接端子进行固定。此连接器具有高可靠性和稳定的工作性能,适用于需要高度密封和保护的应用场景。

    技术参数


    - 温度范围: -40°C 至 +85°C
    - 材料:
    - 绝缘体: PA GF,UL94 V-0 等级
    - 接触筒: 铜锌,银镀层及闪金镀层 (3-8 极)
    - 镀铜锌镍 (12 极)
    - 外壳: 压铸锌,镀铜及镍
    - 螺母: 铜锌,镀镍
    - 机械数据:
    - 插入力/触点: ≤5.0 N
    - 拔出力/触点: ≥1.2 N (3-8 极),≥0.9 N (12 极)
    - 连接器紧固扭矩: 1-3 Nm
    - 螺母紧固扭矩: 1-3 Nm
    - 防护等级: IP40
    - 电气数据:
    - 接触电阻: ≤5 mΩ
    - 额定电流:
    - 3-8 极: 5A (环境温度 40°C)
    - 12 极: 3A (环境温度 40°C)
    - 额定电压:
    - 污染度 1:
    - 版本 30, 40, 50/6, 60, 70: 300V
    - 版本 50, 71, 80, 81: 100V
    - 版本 120: 160V
    - 污染度 2:
    - 版本 30, 40: 250V
    - 版本 50, 71, 80, 81: 32V
    - 版本 50/6, 60, 70, 120: 160V
    - 额定冲击电压:
    - 版本 30, 40, 50/6, 60, 70, 120: 1500V
    - 版本 50, 71, 80, 81: 500V
    - 材料组: II (IEC)/1 (UL) (400 ≤ CTI < 600)
    - 过电压类别: I
    - 绝缘电阻: >100 MΩ

    产品特点和优势


    该连接器具有高防护等级(IP40/IP67/IP68),能够适应各种恶劣的工业环境。绝缘材料采用PA GF,UL94 V-0等级,确保优异的阻燃性能。接触筒采用铜锌材料并经过镀银处理,保证了良好的导电性能和耐腐蚀能力。此外,该连接器提供多种极数配置(3-12极),适用于不同应用场景的需求。

    应用案例和使用建议


    应用案例:
    该连接器常用于工业自动化设备中,例如机器人手臂、数控机床等,这些设备需要高可靠性及抗干扰能力。例如,在某些工业机器人的控制面板中,该连接器可作为电源输入和信号传输的关键组件。
    使用建议:
    1. 在安装时,应确保连接器周围无尘埃和湿气,以避免影响其防护等级。
    2. 在选择连接器时,根据具体应用需求选择合适极数的型号。
    3. 紧固螺母时,应注意扭矩值,以免损坏连接器。
    4. 在日常维护中,定期检查连接器的紧固情况及接触状态,确保其持续稳定工作。

    兼容性和支持


    该连接器提供多种配件,如适配器(SV, WSV系列)、附件(0381, 0382系列)等,以满足不同应用场景下的需求。此外,制造商还提供了详细的安装指导和技术支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题: 连接器插入后无法牢固连接
    - 解决方案: 检查插入力和拔出力是否符合要求,重新调整紧固螺母的扭矩。
    2. 问题: 无法达到额定电流
    - 解决方案: 检查连接器的接触面积是否足够,确认导线的截面是否符合要求。
    3. 问题: 防护等级下降
    - 解决方案: 清洁连接器接口,确保无尘埃和湿气进入。

    总结和推荐


    该圆形连接器凭借其高防护等级、优秀的电气性能和多样的极数配置,成为工业自动化领域的理想选择。特别是在需要高可靠性和良好防护的环境中,该连接器表现尤为出色。综上所述,强烈推荐使用这款产品,以确保您的设备长期稳定运行。

KFV 40参数

参数
端接 焊盘
额定电流 5A
外壳材料 Zinc Die Cast
针脚数 -
触头镀层 - 配接 -
类型 DIN EN 60529
颜色 -
长*宽*高 17.5mm(长度)
安装方式 面板安装
包装方式 散装

KFV 40厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

KFV 40数据手册

厂牌 PDF简要描述 下载
LUMBERG 圆形连接器 LUMBERG KFV 40 KFV 40数据手册

KFV 40封装设计

查看详情并下载
Symbol
Footprint
3D Model
