0332 07-1

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述: Lumberg DIN插头, 公插7路, 电缆安装
供应商型号: ET-1212132
供应商: 海外现货
标准整包数: 1

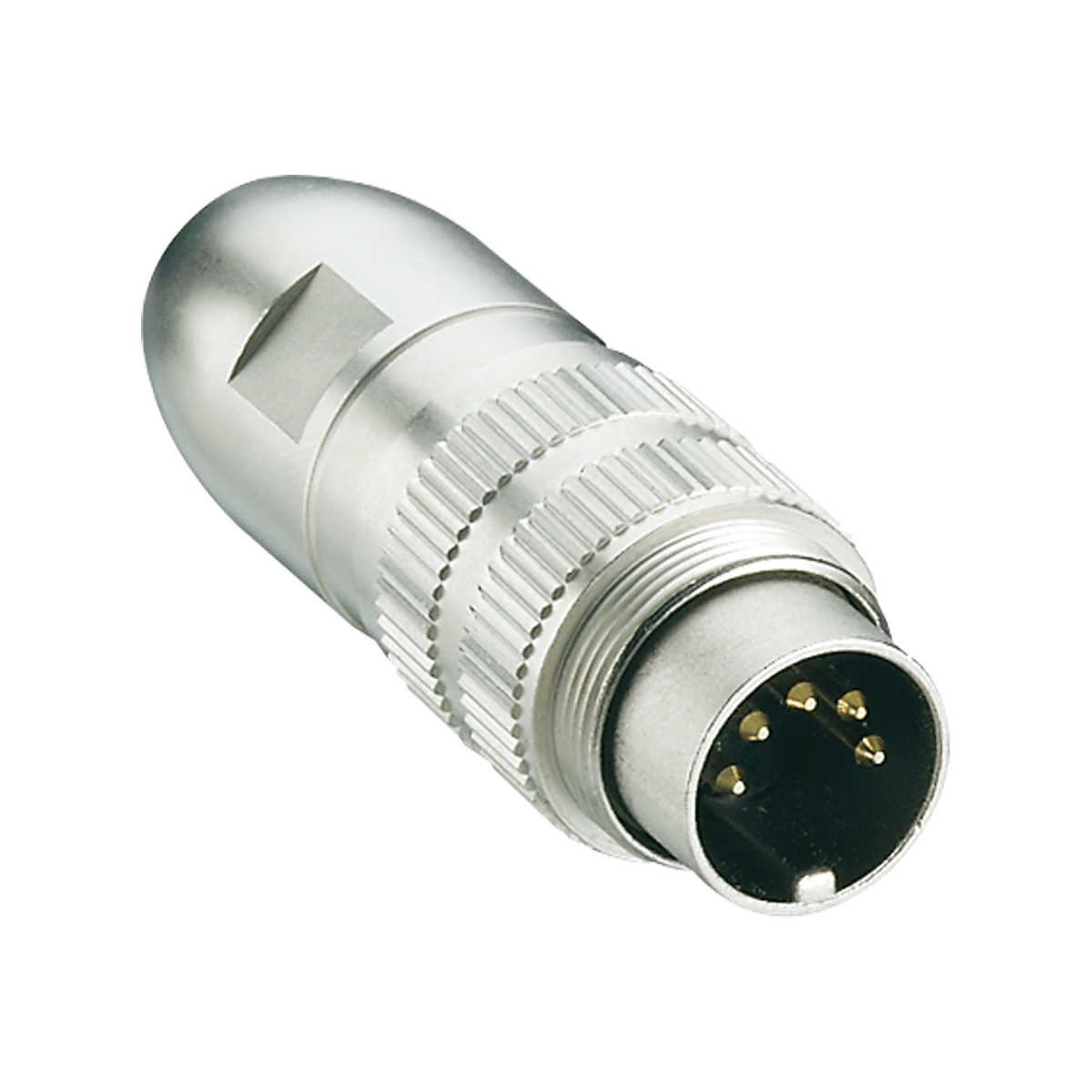

LUMBERG 圆形连接器 0332 07-1

0332 07-1概述


    产品简介


    本产品是一款按照IEC 61076-2-106标准设计的圆形螺纹连接器,具备IP68防护等级,适用于需要高可靠性和稳定性的工业应用。该连接器分为插头和插座两种类型,支持从3到14针不等的多极配置。此外,它采用360度屏蔽设计,以确保良好的电磁兼容性(EMC)。由于其优异的环境适应性和可靠性,这款连接器广泛应用于汽车、工业自动化、通信设备等领域。

    技术参数


    - 工作温度范围:-40°C至+85°C
    - 外壳材料:黄铜锌合金,镀镍/压铸锌,镀铜
    - 接触件材料:
    - 3-8极:黄铜锌合金,镀银和闪金
    - 12-14极:黄铜锌合金,带预镀锡和镀金
    - 绝缘体材料:聚酰胺(PA),UL94 V-2阻燃等级
    - 锁定螺母材料:黄铜锌合金,镀镍
    - 密封圈材料:EPDM/NBR
    - 机械数据:
    - 插拔扭矩:1-3 Nm
    - 电气数据:
    - 额定电流:5A(对于3-8极,工作温度40°C)
    - 3A(对于12-14极,工作温度40°C)
    - 电压等级:
    - 污染等级1:300V(型号03, 04, 05-1, 06, 07); 100V(型号05, 07-1, 08, 08-1); 160V(型号12, 14)
    - 污染等级2:250V(型号03, 04); 160V(型号05-1, 06, 07, 12, 14); 32V(型号05, 07-1, 08, 08-1)
    - 冲击电压:1500V(型号03, 04, 05-1, 06, 07, 12, 14); 500V(型号05, 07-1, 08, 08-1)

    产品特点和优势


    该产品具有以下特点和优势:
    - 高防护等级:提供IP68等级防护,确保在恶劣环境中可靠运行。
    - 高性能接触材料:接触件采用镀银和闪金设计,保证长期稳定的电性能。
    - 360度屏蔽:有效的电磁干扰(EMI)防护。
    - 广泛的适用性:支持多种针数配置,适用于不同应用场合。

    应用案例和使用建议


    该连接器在多个领域得到了广泛应用,例如工业自动化设备、汽车电子系统和通信设备。具体来说,这类连接器可以用于车辆上的传感器和执行器之间的连接、工业设备的控制面板接线、以及通信基站天线馈线系统的连接。在使用过程中,用户应该特别注意:
    - 正确选择合适的型号:根据实际需求选择相应针数和电气特性的连接器,以满足不同的电气和机械要求。
    - 确保正确的安装方法:确保每个针脚与插座完全对接,并按照规范的扭矩拧紧螺母,以防止接触不良或过热现象。

    兼容性和支持


    该系列连接器与市面上的其他标准产品保持良好的兼容性,且产品型号丰富多样,能够满足各种应用场景的需求。制造商提供了详尽的技术支持服务,包括但不限于安装指导、使用培训和技术咨询,帮助客户快速上手并实现最佳应用效果。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及其对应的解决方法:
    - 问题1:连接器插入后无法正常导通。
    - 解决方案:检查针脚是否正确安装且未弯曲;确认插座和插头均已完全对齐并紧密连接。
    - 问题2:插拔时出现较大阻力。
    - 解决方案:检查螺母是否已经正确拧紧;适当增加涂抹润滑油的数量,降低摩擦力。

    总结和推荐


    综上所述,这款按IEC 61076-2-106标准设计的圆形螺纹连接器凭借其卓越的防护性能、可靠的电气连接和广泛的适用性,在工业自动化、汽车电子及通信设备等领域展现出了显著的应用价值。它不仅能满足用户的高要求,还能为设备的长期稳定运行提供可靠保障。因此,我们强烈推荐这一系列产品给需要高可靠性和良好电磁兼容性的应用场合。

0332 07-1参数

参数
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Zinc Die Cast
针脚数 7pin
触头镀层 - 配接 金,银
类型 Male Pins,Plug,Threaded
长*宽*高 54mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

0332 07-1厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

0332 07-1数据手册
