KV 30

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述: Lumberg DIN插座 KV系列, 母座3路M16连接器, 电缆安装
供应商型号: UA-KV 30
供应商: 海外现货
标准整包数: 1

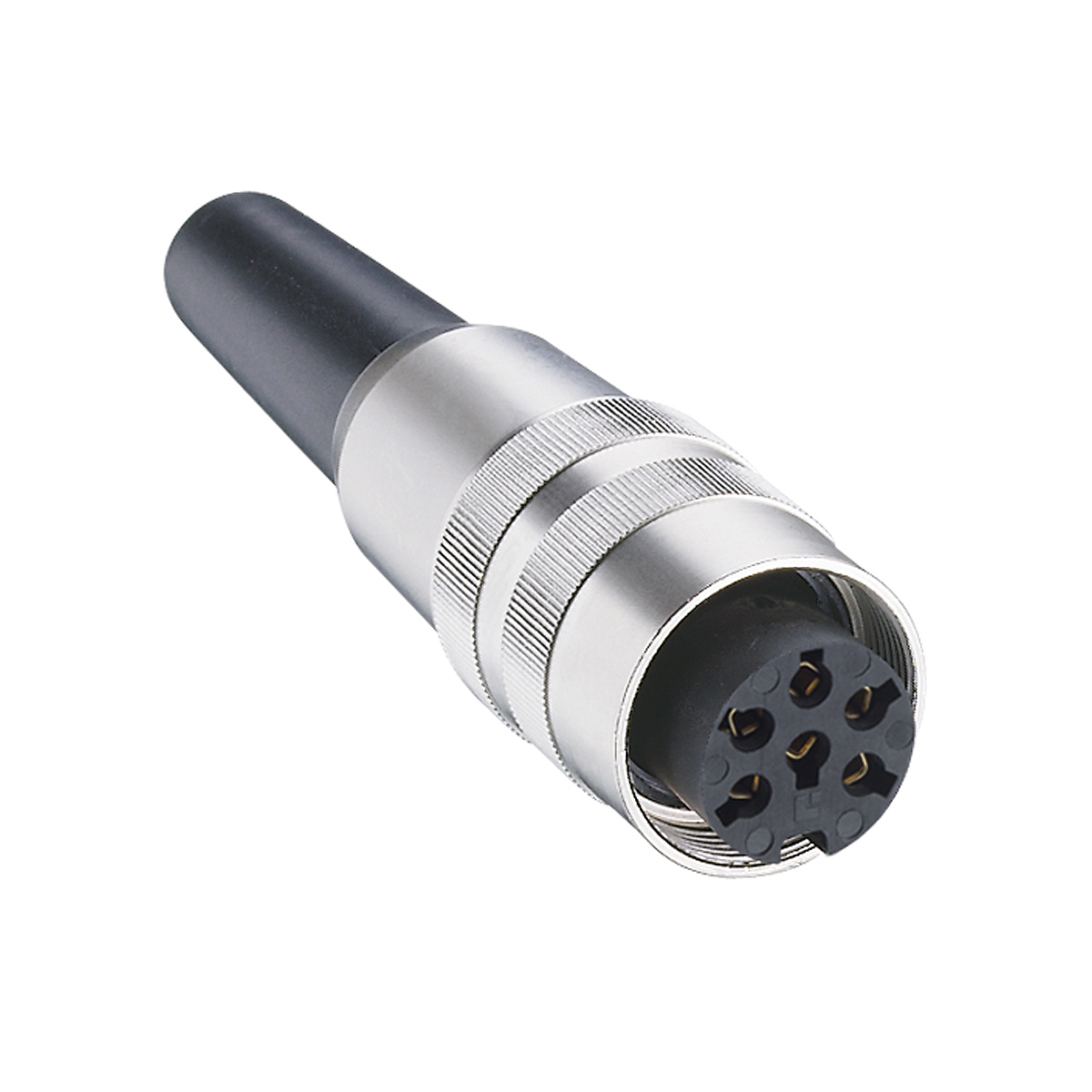

LUMBERG 圆形连接器 KV 30

KV 30概述


    产品简介


    这款电子元器件是一款符合IEC 61076-2-106标准的圆形连接器,采用M16螺纹接口设计,具有IP40、IP67和IP68防护等级。产品主要用于工业自动化、通信设备、医疗器械及汽车电子等领域,能够提供稳定可靠的电气和机械连接。其核心功能是实现不同设备之间的信号传输和电力供应,广泛适用于严苛的工作环境。

    技术参数


    环境条件
    - 温度范围:-40°C 至 +85°C
    - 材料:
    - 绝缘体:PA GF(V-0级),符合UL94标准
    - 接触件:CuZn(银镀层+金闪镀)、CuZn(预镍+金镀层)
    - 壳体:PC材料,HB级,符合UL94标准
    - 弯曲保护套:TPE材质
    - 螺纹套和螺丝:钢制,镍镀层
    机械数据
    - 插拔力:
    - 插入力/接触:≤ 5.0 N
    - 拔出力/接触:
    - 3-8极:≥ 1.2 N
    - 12极:≥ 0.9 N
    - 紧固扭矩:连接器1-3 Nm,螺母1-3 Nm
    - 防护等级:IP40(仅锁定条件下有效)
    连接导线规格
    - 导线截面积:
    - 3-8极:≤ 0.75 mm²(AWG 20)
    - 12极:≤ 0.25 mm²(AWG 24)
    - 电缆直径:4–6 mm
    电气数据
    - 工作温度:20°C(默认值)
    - 接触电阻:≤ 5 mΩ
    - 额定电流:
    - 3-8极:5 A
    - 12极:3 A
    - 额定电压:
    - 污染等级1:300 V(部分型号)、100 V(部分型号)、160 V(部分型号)
    - 污染等级2:250 V、32 V、160 V
    - 冲击耐压:1500 V(部分型号)、500 V(部分型号)
    - 绝缘电阻:> 100 MΩ
    - 过电压类别:I类
    - 材料组别:II类(IEC)、1类(UL)

    产品特点和优势


    该系列连接器具有以下显著特点和优势:
    1. 高可靠性:采用优质材料制造,确保在恶劣环境中保持稳定的电气性能。
    2. 多极设计:支持3至12极配置,满足不同应用需求。
    3. 宽温域适应:可在极端温度下正常运行,适用于复杂工况。
    4. 高强度连接:机械强度高,插拔次数可达上千次。
    5. 兼容性强:与多种产品(如SFV、SGR、SV等)适配,易于集成到现有系统中。
    6. 环保耐用:绝缘体材料通过V-0阻燃认证,壳体材料具备良好的抗冲击性能。

    应用案例和使用建议


    应用案例
    - 工业自动化控制柜内部布线
    - 医疗设备中的信号传输
    - 通信基站设备间的电源连接
    - 汽车电子系统的传感器信号采集
    使用建议
    - 在安装前,务必确认连接器的额定电压和电流是否与设备匹配。
    - 定期检查紧固件状态,确保连接器保持牢固。
    - 避免长时间暴露于高污染等级环境中,以延长使用寿命。
    - 若需用于潮湿或水下环境,请选择更高防护等级的版本。

    兼容性和支持


    该连接器系列兼容多种配套产品,包括:
    - 对接部件:SFV、SGR、SGV、SV等
    - 配套附件:0381、038199、038799等
    厂商提供详尽的技术支持和售后服务,涵盖产品选型、安装指导及故障排查。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大 | 确保接触件表面清洁,重新调整插入角度 |
    | 长时间使用后接触电阻增大 | 检查接头是否松动,必要时更换密封圈 |
    | 防护等级不足导致漏水 | 确认安装时锁紧螺母到位 |

    总结和推荐


    综合来看,这款圆形连接器凭借其卓越的机械性能、电气特性和广泛的适用性,在多个行业中展现出强大的市场竞争力。无论是工业自动化还是医疗设备领域,它都能提供高效可靠的服务。因此,我们强烈推荐此款产品作为专业连接解决方案的最佳选择之一。

KV 30参数

参数
端接 焊盘
额定电流 5A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 DIN EN 60529
颜色 -
长*宽*高 66.3mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

KV 30厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

KV 30数据手册

厂牌 PDF简要描述 下载
LUMBERG 圆形连接器 LUMBERG KV 30 KV 30数据手册

KV 30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.575 ¥ 38.3385
47+ $ 4.4625 ¥ 37.3958
164+ $ 4.2625 ¥ 35.7198
526+ $ 3.9125 ¥ 32.7868
库存: 1464
起订量: 28 增量: 50
交货地:
最小起订量为:1
合计: ¥ 38.33
