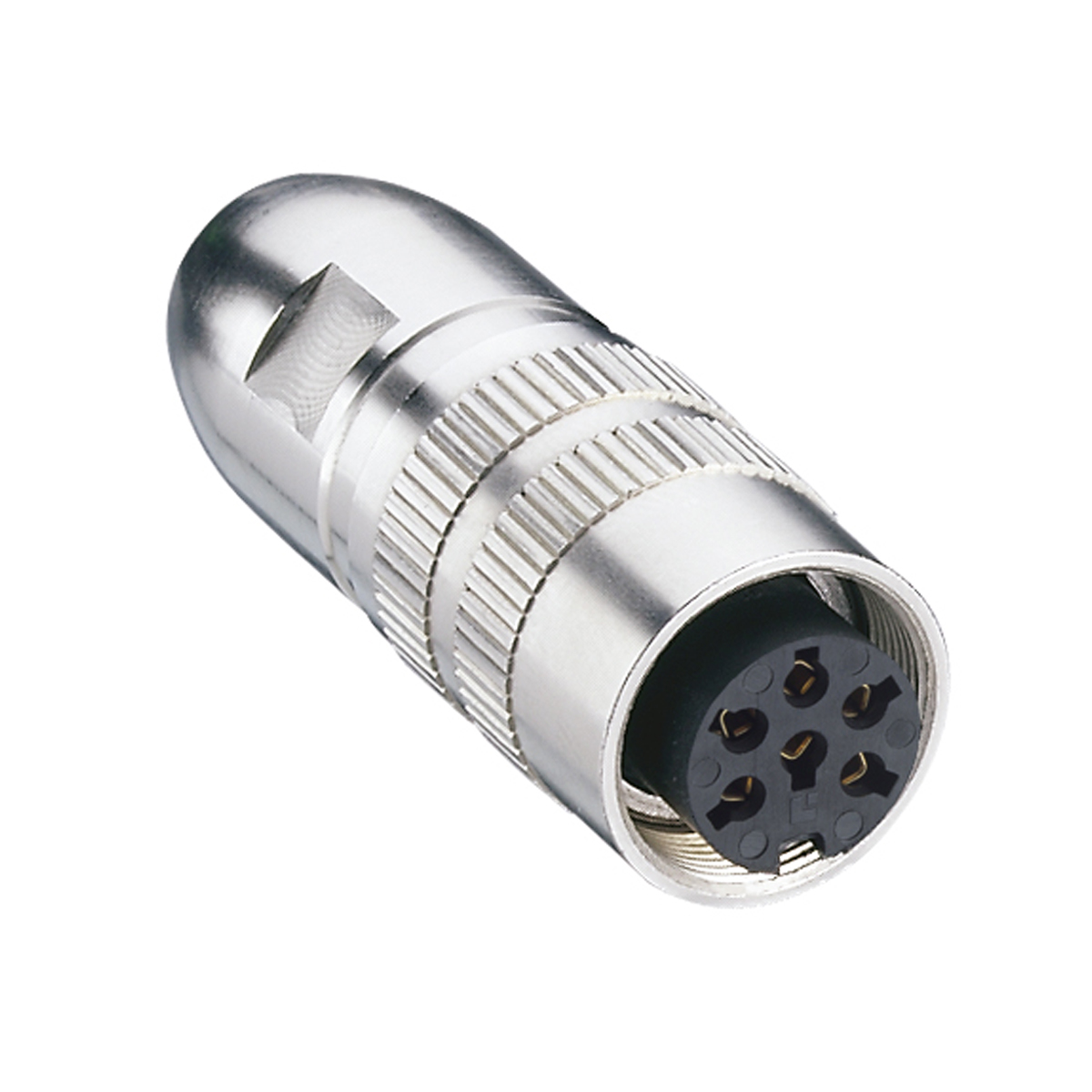

0322 07-1

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述: Lumberg DIN插座, 母座7路, 电缆安装
供应商型号: ET-1216973
供应商: 海外现货
标准整包数: 1
LUMBERG 圆形连接器 0322 07-1

0322 07-1概述

    圆形连接器M16技术手册解析

    产品简介


    圆形连接器M16是一种符合IEC 61076-2-106标准的高可靠性连接器,具备IP40/IP67/IP68防护等级。该产品分为插头(Plug)和插座(Socket)两种类型,主要应用于工业自动化、汽车制造、通讯设备、仪器仪表等领域。其采用螺纹接头设计,能够确保在各种恶劣环境下提供稳定可靠的连接。

    技术参数


    1. 环境条件
    - 温度范围:-40°C 至 +85°C
    2. 材料
    - 绝缘体:PA GF, V-0 等级,符合UL94标准
    - 接触套管:CuZn,镀银和闪金处理(3-8针脚)
    - 接触套管:CuZn,预镍和镀金处理(12-14针脚)
    - 外壳:CuZn,镀镍
    - 六角螺母:CuZn,镀镍
    - 密封圈:NBR
    3. 机械数据
    - 插入力/每接触点 ≤ 5.0 N
    - 拔出力/每接触点 ≥ 1.2 N(3-8针脚),≥ 0.9 N(12-14针脚)
    - 连接器紧固扭矩:1-3 Nm
    - 螺母紧固扭矩:1-3 Nm
    - 防护等级:IP68
    4. 电气数据
    - 接触电阻 ≤ 5 mΩ
    - 额定电流:5 A(Tamb 40°C,3-8针脚),3 A(Tamb 40°C,12-14针脚)
    - 额定电压:250 V(版本03、04、05-1、06、07),60 V(版本05、07-1、08、08-1、12、14)
    - 额定冲击电压:2000 V(版本03、04、05-1、06、07),1000 V(版本05、07-1、08、08-1、12、14)
    - 绝缘电阻 > 100 MΩ

    产品特点和优势


    1. 高防护等级:具备IP68防护等级,适用于各种恶劣环境。
    2. 高可靠性:通过严格的机械和电气测试,确保长期稳定运行。
    3. 多种配置:支持3-14针脚的不同配置,满足不同应用需求。
    4. 环境适应性强:温度范围宽,适用于极寒和高温环境。
    5. 360°屏蔽:提供全方位电磁干扰保护,保证信号传输质量。

    应用案例和使用建议


    该连接器广泛应用于工业自动化设备、通信系统、医疗设备等场合。例如,在机器人手臂的应用中,它能提供稳定的电源和信号连接。对于实际使用建议:
    1. 在安装前,确保连接器周围无杂质,以避免污染接触面。
    2. 使用适当的紧固工具,确保正确拧紧螺母,达到规定的紧固扭矩。
    3. 定期检查密封圈的完好性,确保防护等级不受影响。

    兼容性和支持


    本连接器与其他相关产品具有良好的兼容性,例如:
    - Counterparts:0314、0315、0316、0317、0318、0331、0332、0365
    - Accessories:0322 C 16、0381、038799
    制造商提供详细的安装指南和技术支持,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:插入力过高
    - 解决办法:确保安装环境清洁,重新涂抹润滑剂。
    2. 问题:防护等级下降
    - 解决办法:定期检查并更换密封圈。
    3. 问题:信号传输不稳定
    - 解决办法:检查接触点是否清洁,确保良好接触。

    总结和推荐


    综上所述,圆形连接器M16凭借其优异的技术参数和坚固的构造,非常适合用于工业和专业领域的高要求环境。其独特的360°屏蔽设计、广泛的适用范围和出色的可靠性使其在市场上具有显著的竞争优势。因此,强烈推荐使用这款产品,特别是在需要高防护等级和可靠连接的场合。

0322 07-1参数

参数
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Brass
针脚数 -
触头镀层 - 配接 -
类型 DIN EN 60529
长*宽*高 53mm(长度)
安装方式 导线安装
应用等级 工业级
包装方式 盒装,散装
