KV 40

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述: Lumberg DIN插座 KV系列, 母座4路M16连接器, 电缆安装
供应商型号: 1705517
供应商: 欧时
标准整包数: 50

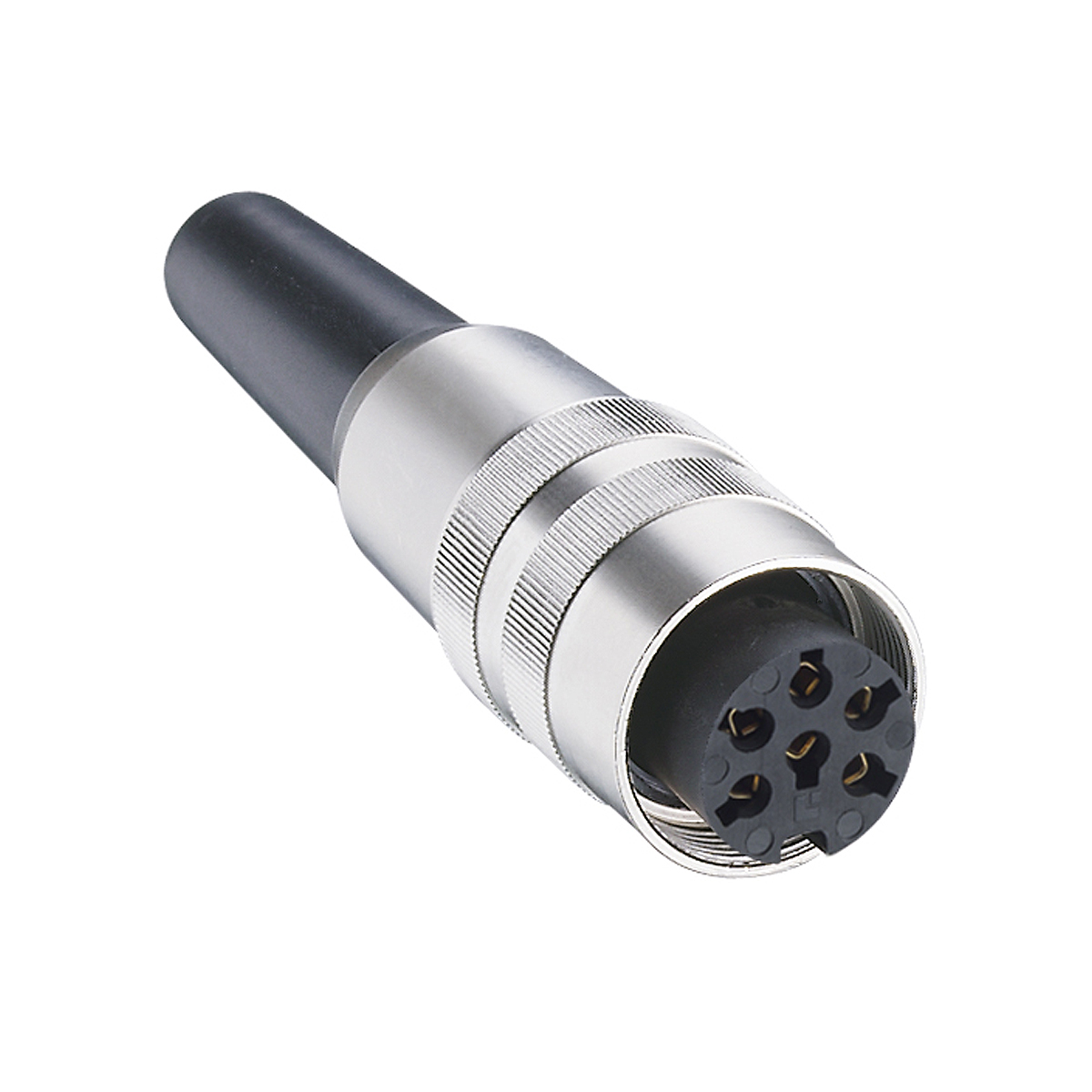

LUMBERG 圆形连接器 KV 40

KV 40概述


    产品简介


    产品类型: 圆形连接器
    主要功能: 该产品是一款符合IEC 61076-2-106标准的圆形单线接插件,具有IP40防护等级,可进行直接焊接并带有螺纹锁紧机制。连接器配备有接地接触点和焊接端子。
    应用领域: 该类产品广泛应用于工业自动化、通讯设备、机器人技术等领域,特别是在需要高可靠性连接和恶劣环境下工作的场景中表现尤为突出。

    技术参数


    - 温度范围: -40 °C 至 +85 °C
    - 材料:
    - 绝缘体:PA GF,UL 94 V0 级
    - 接触载体:3至8极CuZn,银和闪光金镀层
    - 接触套筒(12极):CuZn,预镍及金镀层
    - 套筒:PC,HB级,UL 94 V0
    - 接地接触:CuZn,预镍及锡镀层
    - 外壳:CuZn,镍镀层
    - 按钮:CuZn,镍镀层
    - 弯曲保护:TPE
    - 拉力释放:钢,镍镀层
    - 螺丝:钢,镍镀层
    - 机械参数:
    - 插入力:3至8极 < 5.0 N
    - 拔出力:3至8极 ≥ 1.2 N
    - 插入力:12极 < 5.0 N
    - 拔出力:12极 ≥ 0.9 N
    - 电气参数:
    - 通过电阻:≤ 5 mΩ
    - 绝缘材料组:II(IEC)/0(UL)(CTI ≥ 550)
    - 过电压类别:I
    - 防护等级: IP40
    - 包装: 纸板盒装

    产品特点和优势


    这款连接器的最大优势在于其坚固耐用的设计和高标准的材料选择。这些特点使其能够承受极端的温度变化和恶劣的工作环境,确保连接的稳定性和长期可靠性。特别是其高强度拉力释放结构和螺纹锁紧机制,使得连接器即使在振动和冲击的情况下也能保持良好的性能。

    应用案例和使用建议


    应用场景: 这款连接器常用于工业控制系统中,如机器人手臂和自动装配线等设备,它们需要高度可靠的信号传输和电力供应。此外,在通信设备中,它也可以作为关键部件来保证数据传输的安全和稳定。
    使用建议: 在安装过程中,应注意检查所有接口是否清洁无尘,避免污染影响连接效果。同时,对于长期在高温环境中使用的设备,应定期检查连接器的温度适应性,以确保其正常工作。

    兼容性和支持


    该产品与多种标准插座兼容,如SFV、SGR、SGV、SV和WSV,符合IEC 61076-2-106和IEC 60130-9标准。制造商提供全面的技术支持和售后服务,帮助客户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题: 插入力过大。
    - 解决方案: 检查接触面是否干净,确保插针和插座之间的配合良好。必要时,可以使用专用工具进行辅助插入。
    2. 问题: 长时间使用后拔出力降低。
    - 解决方案: 定期清洁接触部位,更换磨损严重的零件。若情况严重,应及时联系专业技术人员进行检修。

    总结和推荐


    总的来说,这款Lumberg生产的圆形连接器以其卓越的性能、广泛的适用范围以及可靠的支持服务,为工业和通信领域提供了高效且稳定的解决方案。鉴于其出色的特性,我强烈推荐在需要高性能连接器的应用中选用此产品。

KV 40参数

参数
颜色 -
端接 焊盘
额定电流 5A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 DIN EN 60529
长*宽*高 66.3mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

KV 40厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

KV 40数据手册

厂牌 PDF简要描述 下载
LUMBERG 圆形连接器 LUMBERG KV 40 KV 40数据手册

KV 40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 8.8354 ¥ 74.6587
100+ $ 8.6145 ¥ 72.7924
200+ $ 8.4821 ¥ 71.6734
库存: 450
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 3732.93
