0250 07

产品分类: 圆形连接器
厂牌: LUMBERG

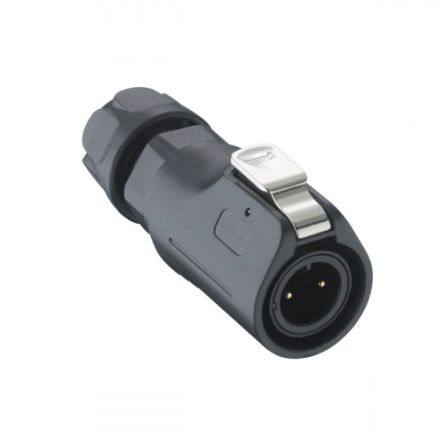

产品描述: Lumberg 圆形连接器插头, 02系列, 7芯, 电缆安装, 焊接, IP67
供应商型号: 0250 07
供应商: 期货订购
标准整包数: 1
LUMBERG 圆形连接器 0250 07

0250 07概述

    Quicklock Circular Connectors 技术手册

    1. 产品简介


    Quicklock圆形连接器是一款专为满足高防护需求设计的IP67等级连接器,适用于各种恶劣环境。该系列连接器具有塑料外壳和焊接终端,提供多种规格(尺寸12)以适应不同的应用需求。这类连接器广泛应用于工业自动化、机器人技术、交通运输及电信设备等领域。

    2. 技术参数


    - 温度范围: -40°C 至 +80°C
    - 材料:
    - 绝缘体/把手: 聚对苯二甲酸丁二醇酯(PBT),UL94 V-0阻燃等级
    - 触点针: 铜锌合金,镀金
    - 锁定机构: 锌合金,镀铬
    - 罩帽: 聚对苯二甲酸丁二醇酯(PBT),UL94 V-0阻燃等级
    - 机械数据:
    - 防护等级: IP67
    - 连接电缆直径: 3.0mm至6.0mm
    - 电气数据:
    - 接触电阻: ≤10mΩ
    - 额定电流: 5A(2-6极)
    3A(7-8极)
    - 额定电压: 125V
    - 冲击电压: 1500V AC
    - 爬电距离: ≥1.5mm
    - 间隙: ≥0.5mm
    - 绝缘电阻: >500MΩ

    3. 产品特点和优势


    Quicklock连接器具备高可靠性,其防尘防水能力达到IP67标准,适合于户外和工业环境中使用。它们的设计考虑了多种极端条件下的耐久性和稳定性,特别是通过采用高标准的PBT材料和镀金触点来增强电气连接的可靠性。这些特性使得Quicklock连接器成为各种严苛环境下首选的解决方案。

    4. 应用案例和使用建议


    这些连接器已成功应用于各种场景,如机器人手臂、自动控制设备和通讯系统。在安装时,建议确保连接器完全插入并锁定到位,以确保最佳的密封效果。同时,定期检查连接器的状态,确保没有腐蚀或其他损害。

    5. 兼容性和支持


    Quicklock连接器有多个相对应型号(例如0260和0270),可以方便地与其他特定的Quicklock组件配合使用。制造商提供详尽的技术支持和维修服务,帮助用户解决任何可能出现的问题。

    6. 常见问题与解决方案


    - 问题1: 连接器接触不良
    - 解决方案: 检查是否有灰尘或湿气进入连接部位,并清洁或重新紧固连接器。
    - 问题2: 密封失效
    - 解决方案: 更换损坏的罩帽或进行适当的密封检查和维护。

    7. 总结和推荐


    总体而言,Quicklock圆形连接器凭借其坚固耐用、高防护等级的特点,在各种复杂环境下展现出卓越性能。特别适用于需要长期稳定运行的应用场景。基于其广泛的适用性和可靠的性能,我们强烈推荐该系列产品给需要高质量连接解决方案的用户。

0250 07参数

参数
类型 圆形,插头
颜色 -
端接 -
额定电流 3A
外壳材料 Polymer
针脚数 -
触头镀层 - 配接 -
安装方式 导线安装

0250 07厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

0250 07数据手册

厂牌 PDF简要描述 下载
LUMBERG 圆形连接器 LUMBERG 0250 07 0250 07数据手册

0250 07封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 102.1821
15+ ¥ 99.9447
30+ ¥ 97.7968
60+ ¥ 67.2551
120+ ¥ 65.5737
240+ ¥ 64.5658
库存: 24
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 102.18
