0332 03

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述: Lumberg DIN插头, 公插3路, 电缆安装
供应商型号: 5334819
供应商: 海外现货
标准整包数: 1

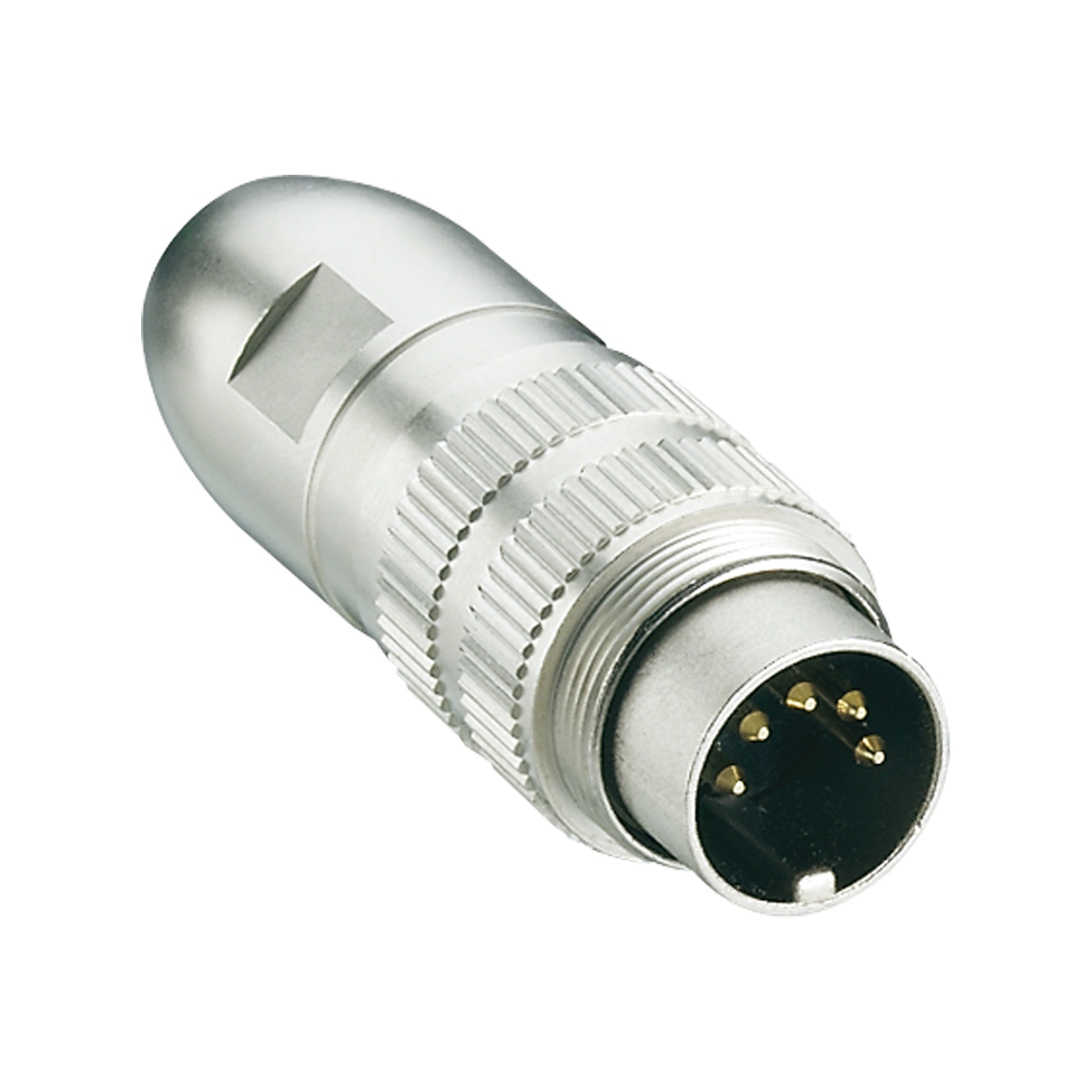

LUMBERG 圆形连接器 0332 03

0332 03概述


    产品简介


    本产品是一款符合IEC 61076-2-106标准的圆形螺纹连接器(Rundsteckverbinder),采用M16尺寸设计,具有IP68防护等级。该连接器包含插头(Stecker)和插座(Kupplung),适用于工业自动化、通信系统、汽车电子等领域。插头设计有360°屏蔽,通过螺纹紧固方式实现可靠连接,且支持焊接接线端子,便于安装与维护。

    技术参数


    | 参数类别 | 描述 |

    | 环境条件 | 工作温度范围:-40°C至+85°C |
    | 材料 | 接触载体:PA GF,V-0 UL94等级 |
    接触针:CuZn,镀银及镀金处理 |
    绝缘体:PA,V-2 UL94等级 |
    固定夹:PA,V-0 UL94等级 |
    外壳:CuZn,镀镍/锌合金压铸件,镀锌并镀镍 |
    螺钉:CuZn,镀镍 |
    密封圈:EPDM/NBR |
    | 机械数据 | 安装扭矩:1-3Nm |
    插拔扭矩:1-3Nm |
    | 防护等级 | IP68(仅在连接状态下) |
    IPX8(需与制造方协商) |
    | 可连接导线直径 | ≤0.75mm²(3至8极) |
    ≤0.25mm²(12至14极) |
    | 电气数据 | 电流承载能力:5A(TU 40°C,3至8极) |
    :3A(TU 40°C,12至14极) |
    额定电压:根据污染等级不同,100V至300V之间不等 |
    冲击电压:1500V(03、04、05-1、06、07、12、14极) |
    :500V(05、07-1、08、08-1极) |
    介电常数:II(IEC)/1(UL)(400≤CTI<600) |
    隔离电阻:>100MΩ |

    产品特点和优势


    该产品具备以下特点与优势:
    - 高防护等级:提供IP68防护等级,确保在恶劣环境下稳定运行;
    - 宽温域适应:-40°C到+85°C的工作温度范围使其适用于多种严苛工况;
    - 抗干扰设计:360°屏蔽设计有效减少电磁干扰,提高信号传输质量;
    - 易于安装:螺纹紧固结构方便快捷地进行安装和拆卸,节省时间成本;
    - 多功能性:适用于多种不同极数(3至14极)的应用场景,适用性强;
    - 高品质材料:选用高性能材料,保证连接器的耐用性和可靠性。

    应用案例和使用建议


    该产品在多个行业有广泛应用,例如工业自动化控制系统、通讯设备、汽车电子模块等。为了充分发挥其性能,建议如下:
    - 在选择连接器时,根据实际应用场景选择合适的极数配置;
    - 确保连接器的螺纹紧固达到规定扭矩,以保证良好的防水防尘效果;
    - 注意导线的选择与连接器的额定电流相匹配,避免因过载而导致损坏;
    - 定期检查连接器的密封状态,确保长期使用下的防护性能。

    兼容性和支持


    该系列连接器具有广泛的互换性,可与其他特定型号的产品配套使用,形成完整的连接解决方案。制造商提供了详尽的技术文档和支持服务,包括安装指导、故障排查手册等,为用户提供全面的售后保障。

    常见问题与解决方案


    - Q: 连接器接触不良怎么办?
    - A: 检查连接器是否正确安装,确认螺丝拧紧至规定扭矩。如仍未解决,可能需要检查导线焊接是否牢固或更换新的连接器部件。

    - Q: 如何延长连接器使用寿命?
    - A: 保持连接部位清洁干燥,定期检查并维护密封圈的状态。避免长时间暴露于极端环境中,合理控制电流负载。

    总结和推荐


    总体而言,这款Rundsteckverbinder M16连接器凭借其优异的电气性能、高强度的物理防护以及出色的稳定性,在众多应用场合中表现出色。无论是工业生产还是通信网络领域,其表现都令人满意。强烈推荐此款连接器用于对性能和可靠性要求较高的应用场景。

0332 03参数

参数
触头镀层 - 配接 -
类型 DIN EN 60529
颜色 -
端接 焊盘
额定电流 5A
外壳材料 Brass
针脚数 -
长*宽*高 54mm(长度)
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

0332 03厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

0332 03数据手册

厂牌 PDF简要描述 下载
LUMBERG 圆形连接器 LUMBERG 0332 03 0332 03数据手册

0332 03封装设计

查看详情并下载
Symbol
Footprint
3D Model
