ONA-CM001-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 3A 6000uH ±30% 10K
供应商型号: ONA-CM001-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5

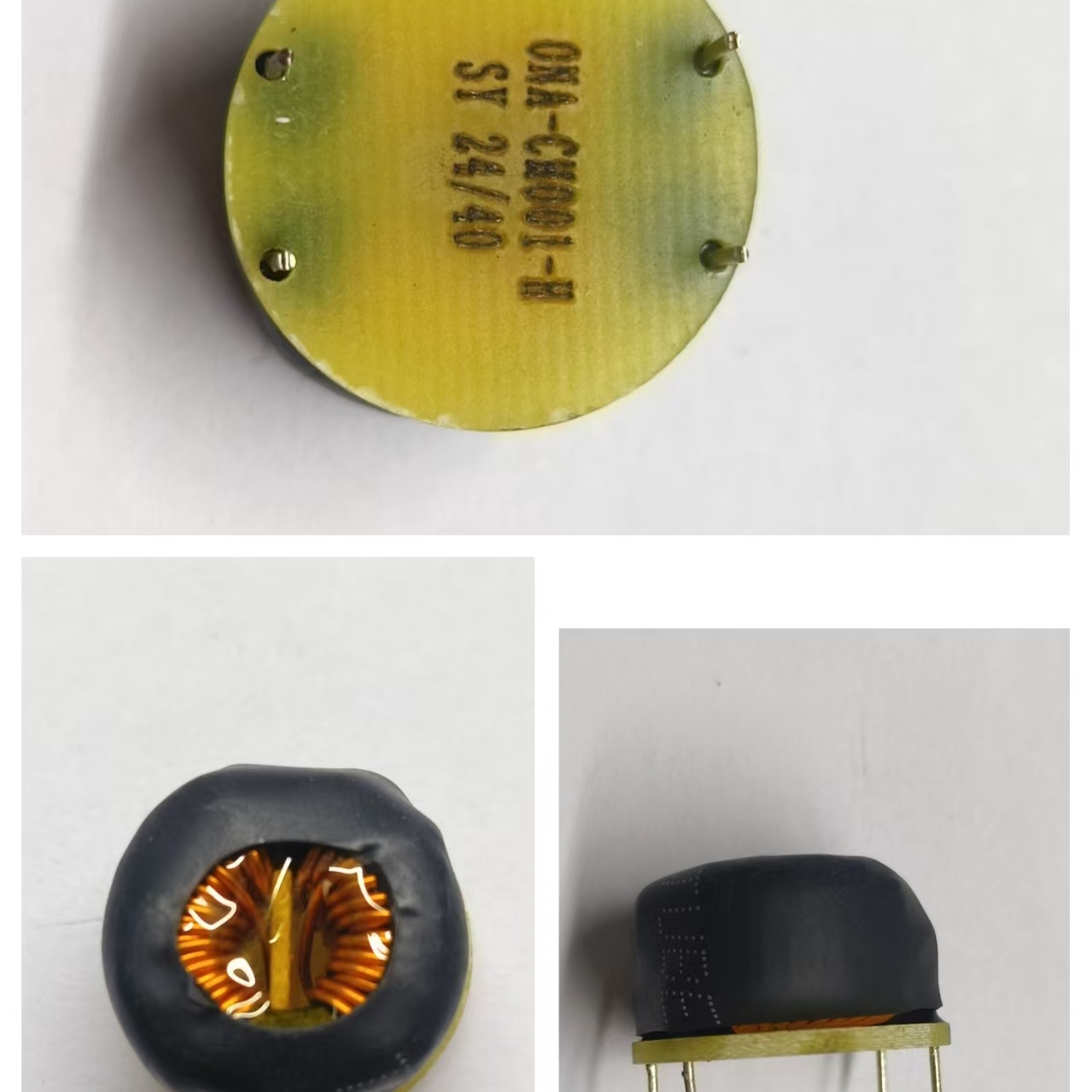

CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM001-H

ONA-CM001-H概述

    # 电子元器件技术手册:CM Inductance ONA-CM001-H

    产品简介


    基本介绍
    CM Inductance(ONA-CM001-H)是一款采用铜绕线圈的电感器,主要用于各种电力和电子设备中的储能和滤波应用。该产品具有出色的稳定性和可靠性,适用于汽车电子、通信设备、电源管理和工业控制等多个领域。

    技术参数


    主要规格
    - 电感值:6000μH ±30%
    - 额定电流:3A
    - 电阻:27mΩ(参考值)
    - 饱和电流:≥1A
    - 绝缘电阻:≥1GΩ
    - 直流电阻(DCR):≤27mΩ
    - 交流电压耐受能力:1500V/1min @50/60Hz
    电气特性
    | 参数 | 测试条件 | 最小值 | 标称值 | 最大值 | 单位 |
    |
    | 电感值 L | 10KHz, 0.3V | 4200 | 6000 | 7800 | μH |
    | 电感偏差 LK | 10KHz, 0.3V | 12 | REF | - | μH |
    工作环境
    - 存储温度:-35℃~65%RH
    - 工作温度范围:-40℃~+125℃

    产品特点和优势


    独特功能
    - 高精度电感值:±30% 的容差保证了产品在不同工作条件下的稳定性和一致性。
    - 强抗干扰性:采用铜绕线圈,能够在强电磁干扰环境中保持稳定的性能。
    - 良好的散热性:设计合理,能够在高负载下保持较低的工作温度,提高设备的可靠性和使用寿命。
    市场竞争力
    - 高性能:具有高精度和稳定性的电感值,满足严格的应用需求。
    - 可靠性高:通过多项测试标准,如AEC-Q200,确保长期使用的可靠性。
    - 广泛的适用性:适用于多种应用场景,如电源管理、汽车电子、通信设备等。

    应用案例和使用建议


    应用场景
    ONA-CM001-H 主要应用于电力电子设备中的储能和滤波。例如,在汽车电子系统中,用于调节电压和滤除噪声;在电源管理模块中,用于储存能量并释放。
    使用建议
    - 安装位置:尽量远离高热量源,以减少热效应对电感器的影响。
    - 散热处理:选择合适的散热材料,确保电感器能够在高负载下保持较低的工作温度。
    - 电路布局:避免与高频信号线紧密耦合,以减少寄生效应。

    兼容性和支持


    兼容性
    ONA-CM001-H 设计符合国际标准,如RoHS、UL94和AEC-Q200,能够与多种电子元器件和其他设备兼容。
    支持
    - 客户支持:提供全面的技术咨询和支持服务,解答客户的疑问和问题。
    - 质量保障:所有产品均经过严格的测试和验证,确保品质。

    常见问题与解决方案


    常见问题
    1. 电感值不稳定
    - 解决办法:检查电路连接是否正确,确保外部干扰源被隔离。

    2. 过热
    - 解决办法:改善散热条件,确保足够的空气流通和适当的散热材料使用。

    3. 电气性能下降
    - 解决办法:定期进行电气性能检测,及时更换损坏部件。

    总结和推荐


    综合评估
    ONA-CM001-H 作为一款高性能的电感器,具有稳定的电感值、良好的散热性和广泛的适用性,是电力电子设备的理想选择。通过严格的测试和认证,确保了产品的质量和可靠性。
    推荐使用
    鉴于其卓越的性能和稳定性,强烈推荐在电力电子设备的设计和制造中使用 ONA-CM001-H。

ONA-CM001-H参数

参数
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 385Ω
电感值 6mH
直流电阻 28mΩ
额定电流 3A
线路数量 2
长*宽*高 22mm(宽度)*15mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM001-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM001-H ONA-CM001-H数据手册

ONA-CM001-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.7875
300+ ¥ 7.104
1500+ ¥ 6.9856
3000+ ¥ 6.808
库存: 100
起订量: 5 增量: 300
