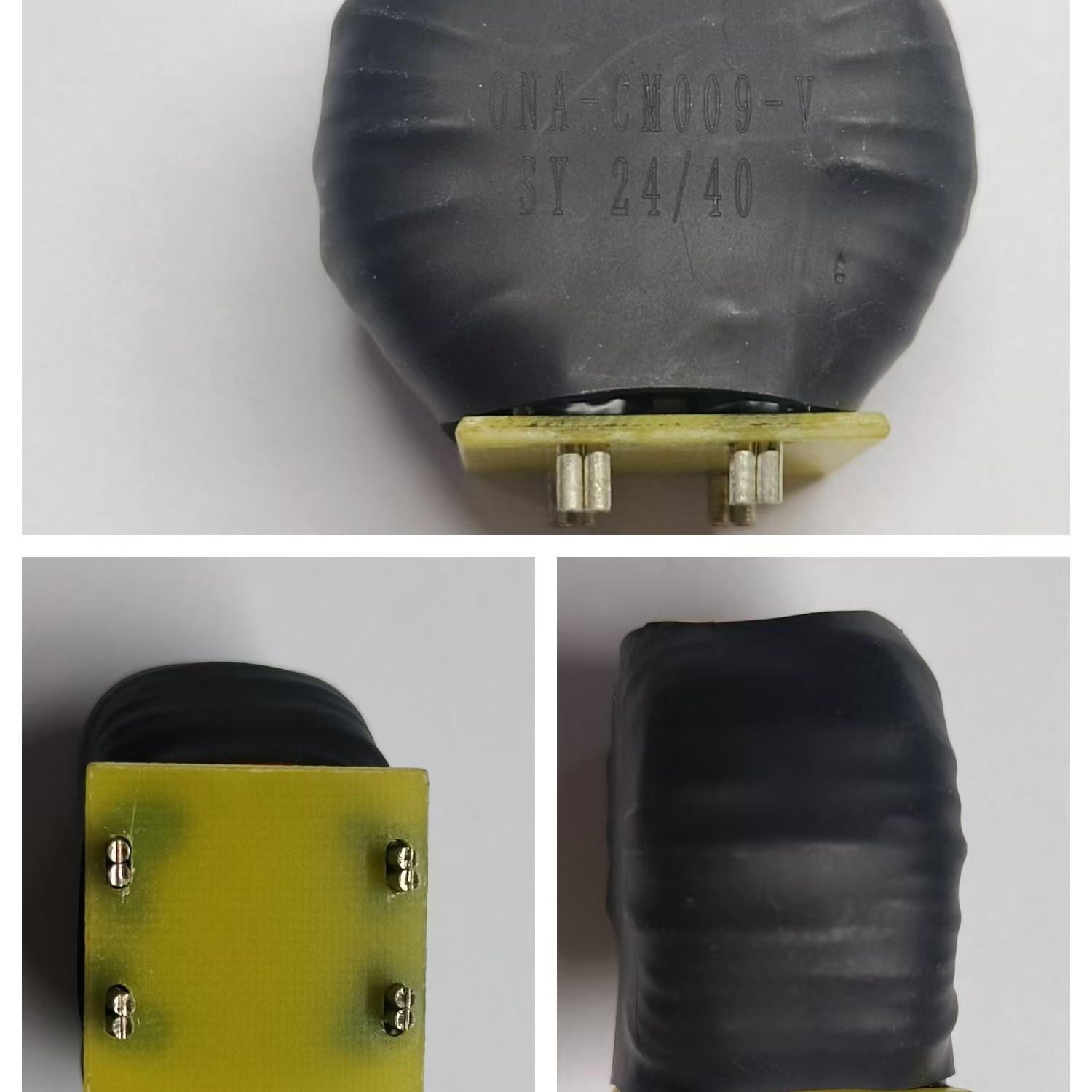

ONA-CM009-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 20A 3200uH ±30% 10K
供应商型号: ONA-CM009-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM009-V

ONA-CM009-V概述

    文章标题:高效电感产品技术手册解析——ONA-CM009-V电感

    一、产品简介


    ONA-CM009-V是一款由上海申洋电子科技有限公司生产的CM电感,主要用于各类电力和信号处理电路中。该产品采用优质材料制造,具有稳定的电感性能及广泛的适用性。产品支持最大电流20A,电感值为3200μH(允许±30%偏差),适合在工业、消费电子及通信等领域广泛使用。

    二、技术参数


    以下是该产品的核心技术参数和技术规格:
    | 参数项目 | 规格范围 | 备注 |
    |
    | 电感值 | 3200μH ±30% | 关键指标 |
    | 最大电流 | 20A | 工作条件下的极限值 |
    | 引脚绝缘电阻 | ≥1GΩ | 测试条件:DC1000V, 10秒 |
    | 直流电阻(DCR) | 2.8mΩ (参考值) | 测试温度:25℃ |
    | 起始测试频率 | 10kHz | 常规测试条件 |
    | 外形尺寸(单位:mm)| 31×28×20 | 尺寸控制精度见材料尺寸表 |
    | 重量 | 25g | 实际包装状态下的总重量 |

    三、产品特点和优势


    1. 稳定性高:在10KHz下的电感值误差控制在±30%,确保稳定输出性能。
    2. 高性能设计:支持多种极端环境测试,如高温存储、振动和冲击等,保障长寿命使用。
    3. 多功能适应性:适用于多个领域,比如电机控制、开关电源及通讯设备等,同时通过AEC-Q200标准验证,质量可靠。
    4. 便捷安装:外形紧凑,便于PCB板集成设计。

    四、应用案例和使用建议


    根据技术手册中的描述,该产品已成功应用于多种典型场景,例如电机驱动电路、DC-DC转换模块以及无线通信模块。以下是一些使用建议:
    1. 在高电流负载下运行时,建议监测其温升变化,以避免过载引起的异常。
    2. 针对不同频率的工作环境,需调整配套电路设计以匹配电感的阻抗特性。
    3. 当用于高温或低温场合时,要特别注意热膨胀系数,必要时增加散热片辅助。

    五、兼容性和支持


    1. ONA-CM009-V与其他主流电路元件具有良好的兼容性,可广泛用于现代电子设备中。
    2. 上海申洋电子提供完善的售后服务和技术支持,包括技术文档下载、样品测试以及批量供应。此外,产品符合RoHS和UL94(V-1/V-0)标准,满足国际环保法规。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | DCR值偏高 | 更换批次产品或重新检测工艺流程 |
    | 高频情况下性能不稳定 | 增加并联补偿电容来提高高频响应 |
    | 存储期间出现外观缺陷 | 改善仓储条件,控制温度和湿度 |

    七、总结和推荐


    ONA-CM009-V电感凭借优异的电气性能、可靠的稳定性及广泛的兼容性,在工业级和消费级应用中表现出色。尤其是其强大的耐久性和抗干扰能力,使其成为许多复杂应用场景的理想选择。我们推荐此产品作为核心元件之一,尤其是在需要长时间稳定运行和抗恶劣环境的场景下。
    综上所述,该产品非常适合各种高端需求,值得优先考虑!

ONA-CM009-V参数

参数
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 243Ω
电感值 3.2mH
直流电阻 3mΩ
额定电流 20A
线路数量 2
长*宽*高 31mm*28mm*20mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售
