ONA-CM020-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 45A 6000uH ±30% 10K
供应商型号: ONA-CM020-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM020-H

ONA-CM020-H概述

    电子元器件产品技术手册

    一、产品简介

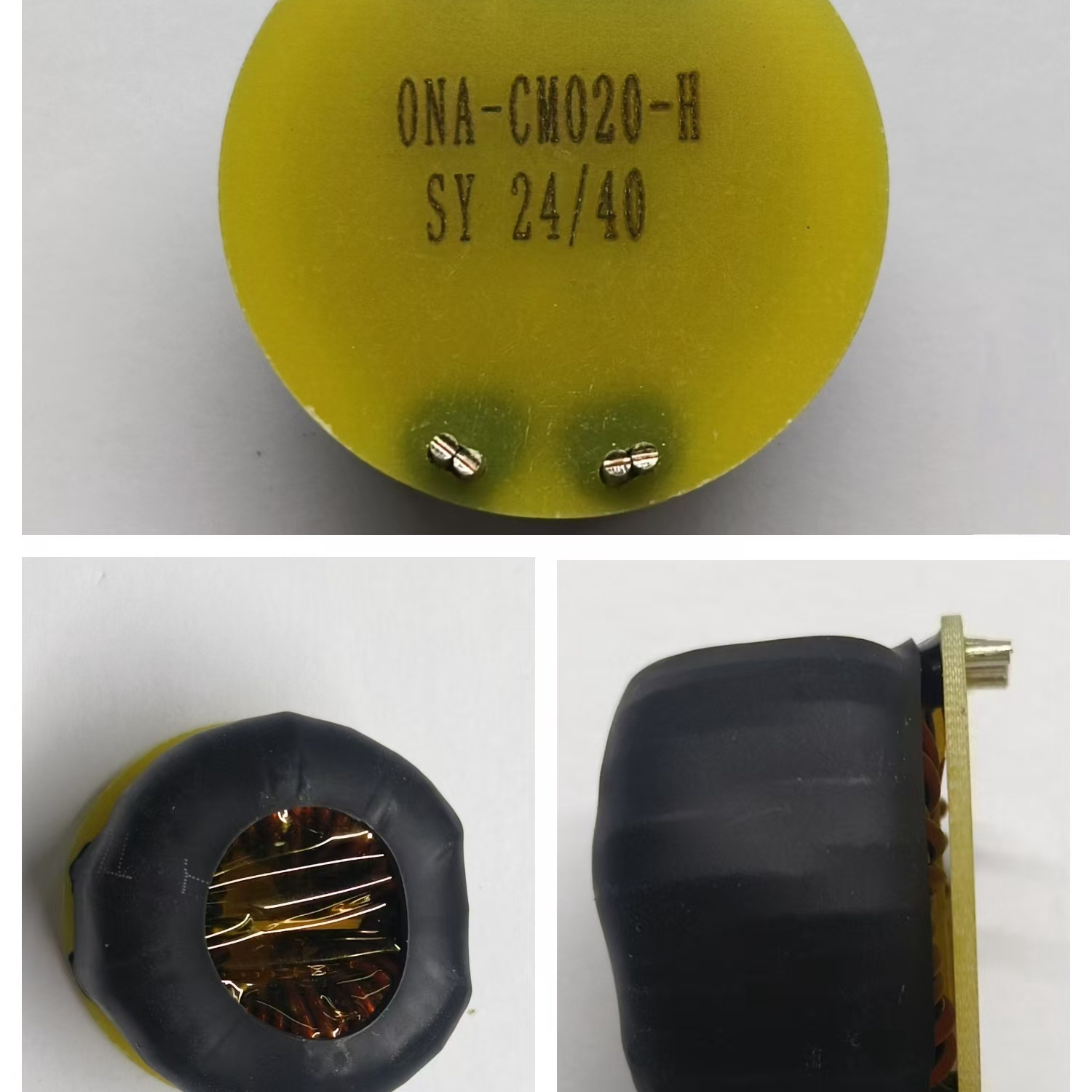

    上海申阳电子科技有限公司推出了一款新型电子元器件——CM电感(ONA-CM020-H),主要用于电源管理和电路滤波。该产品采用先进的材料和制造工艺,能够提供稳定的电感值,广泛应用于工业自动化、汽车电子、通信设备等领域。

    二、技术参数


    - 电感值: 6000μH ±30%
    - 额定电流: 45A
    - 绝缘等级: 10K
    - 温度范围: -40℃ ~ +125℃
    - 储存条件: <35℃,35%-65%RH
    - 电感测试频率: 10KHz
    - 交流耐压: 2000V AC, 1min, 0.5mA, 50/60Hz
    - 直流电阻: ≤5.2mΩ @ 25℃

    三、产品特点和优势


    ONA-CM020-H的主要特点是其高精度的电感值、强大的电流承载能力和良好的绝缘性能。它采用环保材料,符合RoHS标准,并通过UL94认证,确保产品在高温和高湿度环境下依然稳定可靠。此外,其优越的机械强度和良好的可焊性使其在恶劣条件下仍能正常工作,提高整体系统的可靠性。

    四、应用案例和使用建议


    这款电感常用于工业自动化系统中的电源管理模块,以及通信设备的滤波电路。例如,在一个典型的电动汽车充电站中,ONA-CM020-H可以作为电源模块的核心部件,确保电流稳定并过滤掉不必要的电磁干扰。在实际应用中,建议根据具体需求选择合适的安装位置,并确保良好的散热条件以避免过热。

    五、兼容性和支持


    ONA-CM020-H与市面上主流的电子元件兼容,可以方便地集成到现有系统中。公司提供全面的技术支持和售后服务,包括产品咨询、技术支持、故障排查和维修服务。

    六、常见问题与解决方案


    - 问题1: 电感值不稳定。
    - 解决方法: 检查连接线路是否完好,确保所有接点接触良好。若问题依旧,请联系售后技术人员进行进一步检测。

    - 问题2: 设备启动时出现异常噪声。
    - 解决方法: 确认电感与周围其他元件的布局是否合理,检查是否有电磁干扰问题。如需帮助,请联系技术支持团队。

    七、总结和推荐


    综上所述,上海申阳电子科技有限公司生产的ONA-CM020-H是一款性能优良、应用广泛的电感元件。其高精度的电感值、可靠的性能和良好的兼容性使其成为电源管理和电路滤波的理想选择。强烈推荐在工业自动化、汽车电子和通信设备等领域使用该产品。

ONA-CM020-H参数

参数
电感值 6mH
直流电阻 2.8mΩ
额定电流 45A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 423Ω
长*宽*高 44mm(宽度)*29mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM020-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM020-H ONA-CM020-H数据手册

ONA-CM020-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
