首页  >  产品百科  >  ONA-CM003-H

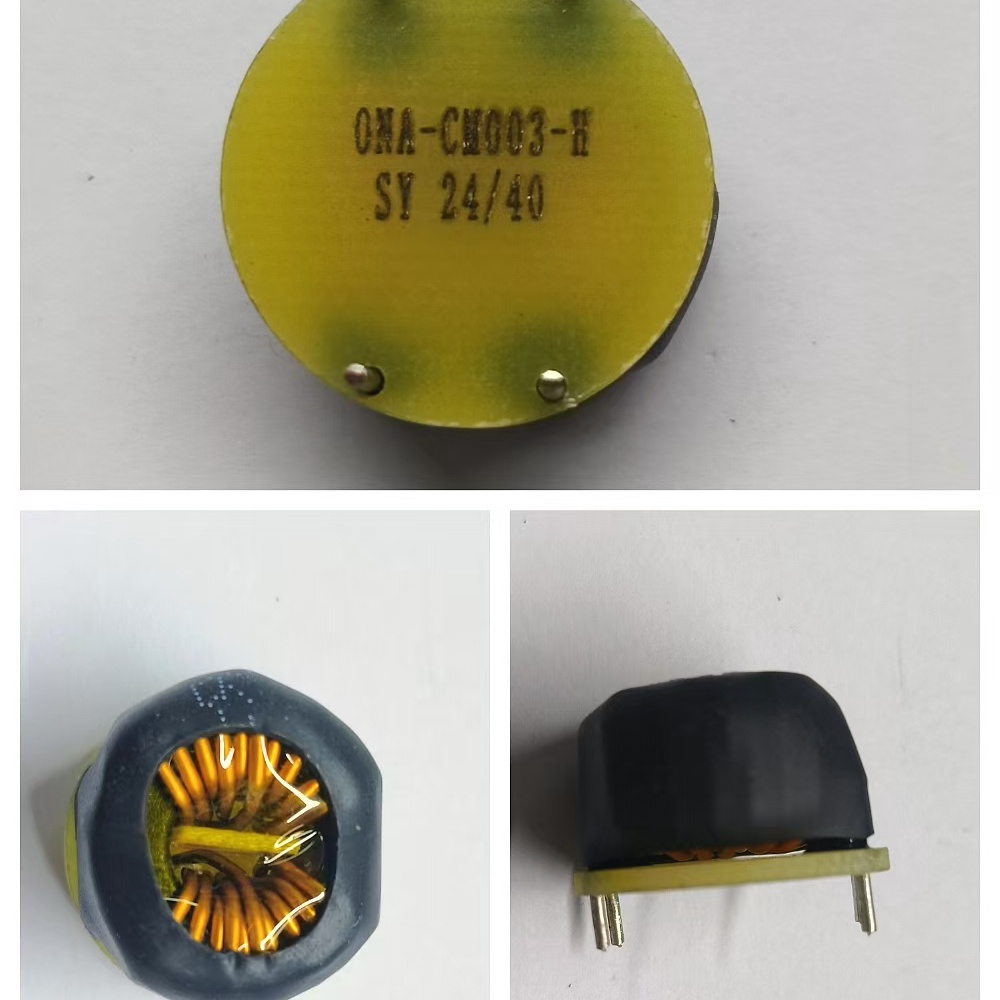

ONA-CM003-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 7A 1500uH ±30% 10K
供应商型号: ONA-CM003-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM003-H

ONA-CM003-H概述


    产品简介


    CM Inductance ONA-CM003-H 是由上海申阳电子科技有限公司生产的一款高性能电感器。该电感器主要用于电路中存储能量和滤波,具有高效能和稳定的工作性能。产品广泛应用于通信、汽车电子、工业控制及消费电子等领域,尤其适合于需要高性能电感的应用场合。

    技术参数


    - 产品型号:ONA-CM003-H
    - 产品类型:CM Inductance
    - 额定电流:7A
    - 电感值:1500μH ±30%
    - 电阻:8mΩ(参考值)
    - 测试条件:10kHz, 0.3V
    - 最大绝缘阻抗:1GΩ
    - 耐压值:AC2000V, 1min
    - 最大工作温度范围:-40°C 至 +125°C
    - 工作频率范围:50/60Hz
    - 尺寸(mm):22 × 15
    - 重量:1.2g

    产品特点和优势


    ONA-CM003-H 电感器具有以下显著优势:
    1. 高稳定性:能够在极端温度环境下稳定工作,符合AEC-Q200标准测试要求。
    2. 优异的电气性能:具备低电阻、高耐压及出色的绝缘性能。
    3. 紧凑设计:体积小巧,适合空间有限的应用场合。
    4. 可靠性高:通过了多项严格测试,确保长期使用的可靠性。
    5. 环保材料:符合RoHS标准,保证无害化。

    应用案例和使用建议


    ONA-CM003-H 适用于多种电子设备中,如电源管理模块、逆变器和开关电源等。这些应用对电感器的电气性能和可靠性有着较高的要求。在实际应用中,建议:
    1. 环境选择:根据应用环境选择合适的电感器,如低温、高温或特殊环境下的电感器。
    2. 散热设计:在高电流情况下需考虑散热措施,避免过热损坏。
    3. 配合其他元件:合理搭配电容等元件以提高整体电路性能。

    兼容性和支持


    ONA-CM003-H 与各种主流电子设备和电路板兼容,适用于多种接口和标准。制造商提供全面的技术支持,包括安装指南、故障排除文档和售后服务等,确保用户能够顺利使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值不达标 | 检查焊接质量,重新焊接 |
    | 绝缘电阻过低 | 更换电感器,检查电路是否存在短路 |
    | 电阻过高 | 检查环境温度,如过高可增加散热措施 |

    总结和推荐


    ONA-CM003-H 电感器以其优异的性能、稳定的可靠性以及良好的环境适应性,成为众多应用场合的理想选择。通过严格的测试和验证,其满足多种苛刻环境下的使用需求。推荐在通信设备、汽车电子和工业控制系统中使用此款电感器,相信它将带来卓越的性能表现和可靠的服务。

ONA-CM003-H参数

参数
电感值 1.5mH
直流电阻 8mΩ
额定电流 7A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 86Ω
长*宽*高 22mm(宽度)*15mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM003-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM003-H ONA-CM003-H数据手册

ONA-CM003-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
