ONA-CM015-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 30A 2100uH ±30% 10K
供应商型号: ONA-CM015-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM015-H

ONA-CM015-H概述


    产品简介

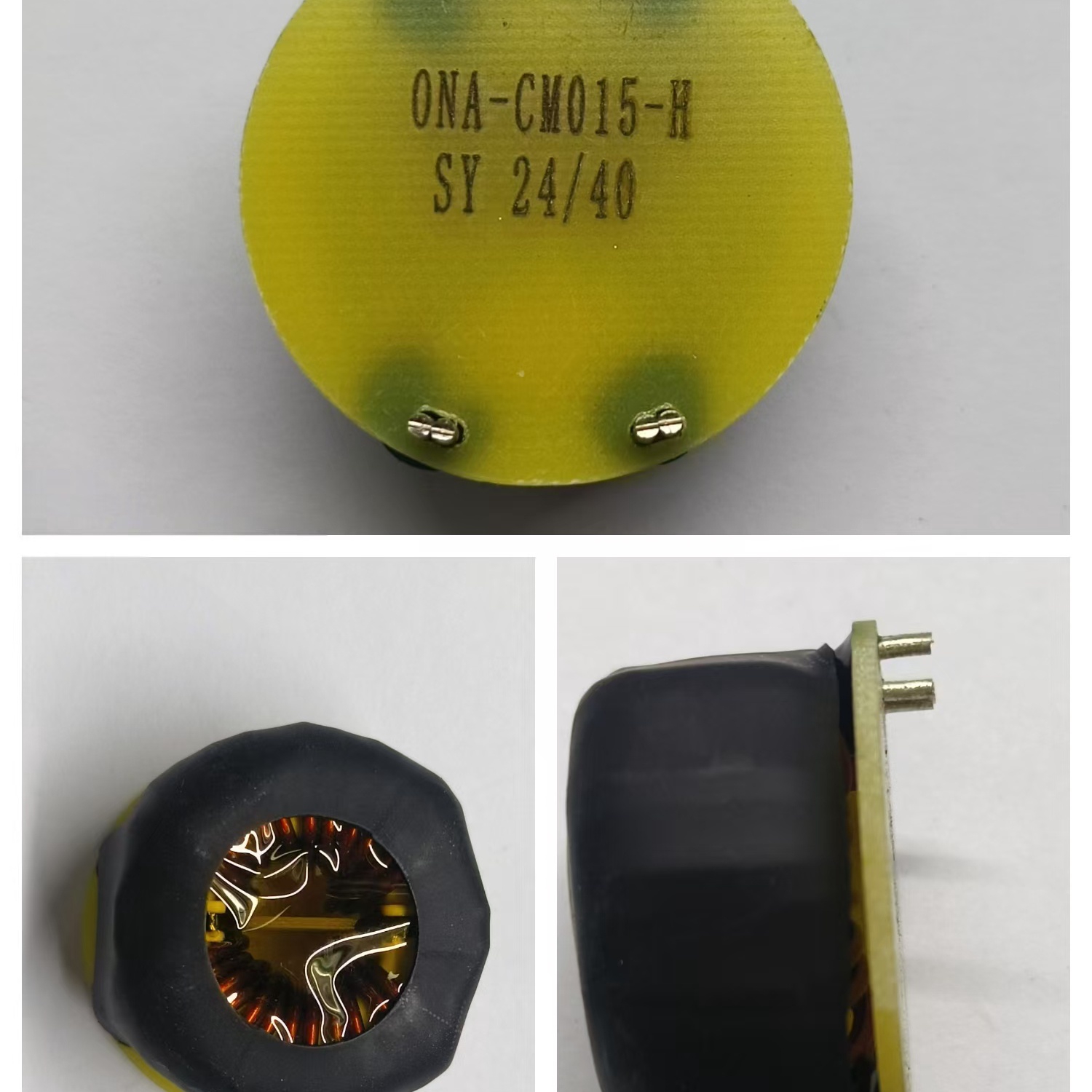

    ONA-CM015-H CM Inductance
    上海申阳电子科技有限公司推出的ONA-CM015-H是一款具有高电流容量的CM型电感器。这款电感器具备强大的电流承载能力和稳定的电气特性,适用于各种电源管理、滤波器及直流电路等领域。ONA-CM015-H以其高效能和可靠性在众多应用场景中展现出卓越表现。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 30A |
    | 电感值 | 2100uH ±30% |
    | 直流电阻(DCR) | 2.8mΩ |
    | 绝缘电阻 | ≥1GΩ |
    | 起始电压(AC1.2) | 2000V(AC,1分钟) |
    | 工作温度范围 | -40℃至+125℃ |
    | 尺寸 | 38mm × 22mm × 11mm |
    | 重量 | 46.4g |

    产品特点和优势


    ONA-CM015-H 电感器具有以下几个显著特点和优势:
    1. 高电流承载能力:30A的额定电流使这款电感器能够处理大功率负载,适用于需要高强度电流的应用。
    2. 宽泛的工作温度范围:-40℃至+125℃的工作温度范围,使其能够在极端环境下稳定工作。
    3. 优良的电气性能:高达2100uH的电感值和低至2.8mΩ的直流电阻,确保其在多种电路中表现出色。
    4. 严格的测试标准:通过AEC-Q200标准测试,符合UL94(符合欧盟标准),并具有优异的可靠性。
    5. 环保材料:符合RoHS标准,保证产品环保安全。

    应用案例和使用建议


    应用案例
    ONA-CM015-H 电感器广泛应用于电源管理、汽车电子、工业控制等领域。例如,在电动车充电站中,它可以作为滤波器使用,以减少电压波动对系统的影响。
    使用建议
    - 在使用过程中,应确保电感器处于规定的工作温度范围内,避免过热导致性能下降。
    - 注意保持环境干燥,避免湿度过高影响绝缘性能。
    - 在安装时,应确保接线正确,避免短路风险。

    兼容性和支持


    ONA-CM015-H 电感器具有广泛的兼容性,可与各类电源管理电路和其他电子元器件配合使用。上海申阳电子科技有限公司提供全面的技术支持,包括安装指南、使用说明和技术咨询服务,确保用户能够高效、安全地使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载导致电感器烧毁 | 确保工作电流不超过30A,并定期检查连接点温度 |
    | 环境湿度过高导致电气性能下降 | 保持环境干燥,使用干燥剂防止湿气入侵 |
    | 接线错误导致短路 | 仔细检查接线,确保极性正确 |

    总结和推荐


    综上所述,ONA-CM015-H 电感器凭借其出色的性能和广泛的应用范围,是一款非常值得推荐的产品。无论是对于工业制造还是汽车电子等领域,这款电感器都能够提供可靠的性能支持。上海申阳电子科技有限公司的专业技术支持和服务也为其赢得了良好口碑。因此,我们强烈推荐这款产品给所有寻求高性能电感器的用户。

ONA-CM015-H参数

参数
阻抗 157Ω
电感值 2.1mH
直流电阻 3mΩ
额定电流 30A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
长*宽*高 38mm(宽度)*22mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM015-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM015-H ONA-CM015-H数据手册

ONA-CM015-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 16.4625
300+ ¥ 15.012
1500+ ¥ 14.7618
3000+ ¥ 14.3865
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 82.31
