ONA-CM014-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 25A 4800uH ±30% 10K
供应商型号: ONA-CM014-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5

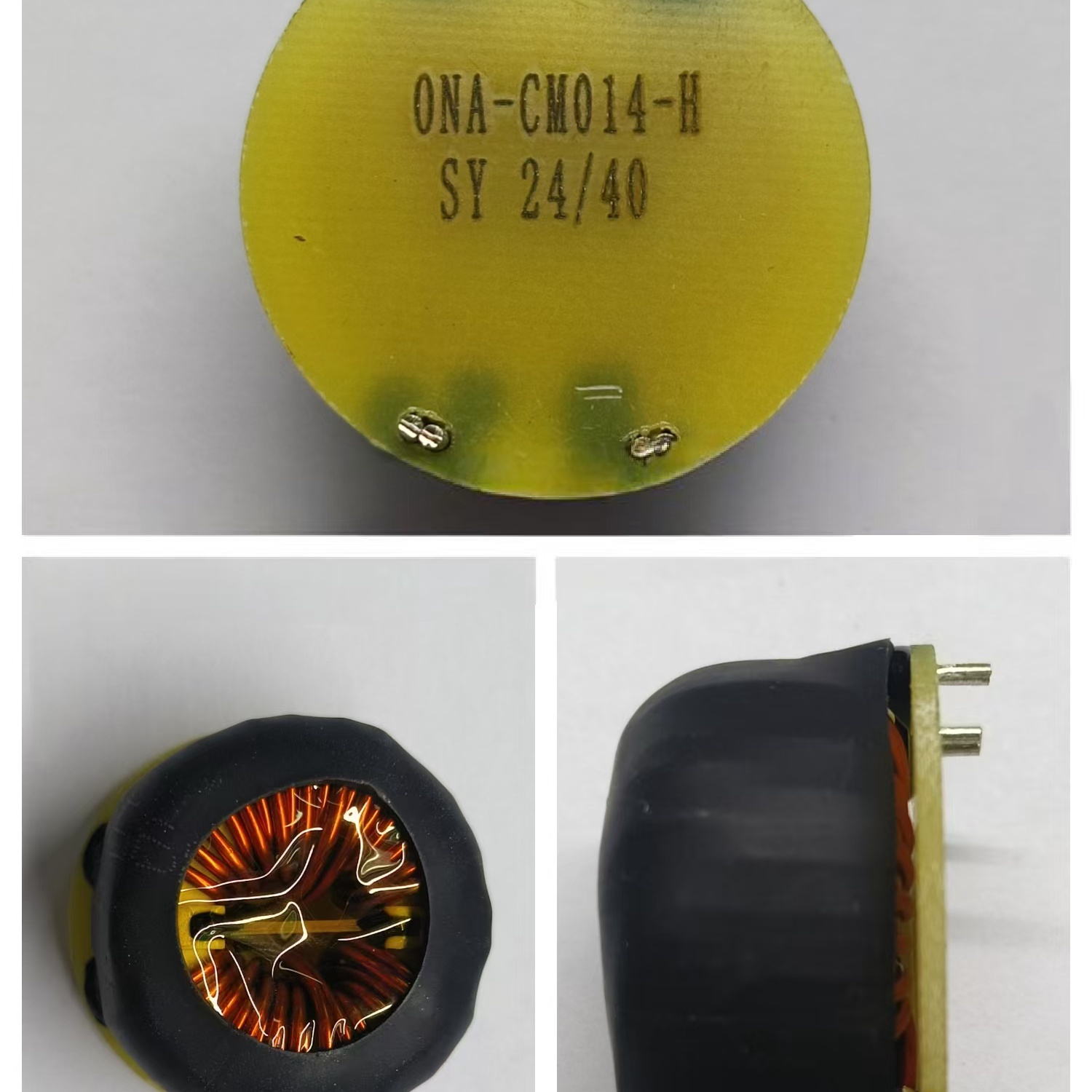

CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM014-H

ONA-CM014-H概述

    #

    产品简介


    CM Inductance ONA-CM014-H
    上海申阳电子科技有限公司生产的CM Inductance ONA-CM014-H是一种具有高精度、高稳定性的电感器,适用于多种电子设备和系统中。该产品主要用于滤波、耦合、信号处理和电源管理等领域,广泛应用于通信、汽车电子、工业自动化和消费电子产品中。

    技术参数


    规格型号
    - 型号:ONA-CM014-H
    - 类型:CM Inductance
    - 额定电流:25A
    - 电感值:4800μH
    - 电感容差:±30%
    - 直流电阻(DCR):5.1mΩ(参考值)
    - 尺寸:长37mm,宽22mm(具体尺寸见材料尺寸图表)
    电气特性
    - 电感值 L (1-2 & 4-3):4800μH(公差±30%)
    - 自感电抗 LK (1-2 & 4-3):4.1μH(参考值)
    - 启动电压:交流2000V,持续1分钟,最大0.5mA
    - 二次绕组电压:交流1500V,持续1分钟,最大0.5mA
    - 绝缘电阻:初级-次级,直流1000V,持续10秒,最小1GΩ
    - 工作频率:10kHz
    - 工作温度范围:-40℃至+125℃
    - 存储温度范围:<35℃,湿度35%-65%
    工作环境
    - 存储温度:<35℃
    - 湿度范围:35%-65%
    - 工作温度范围:-40℃至+125℃

    产品特点和优势


    1. 高精度和稳定性:该电感器的电感值在额定范围内具有较高的精度和稳定性,确保在各种应用中的可靠性和一致性。
    2. 高强度设计:产品通过了一系列严格的可靠性测试,包括温度循环、偏湿暴露和机械冲击测试,确保其在恶劣环境下的长期可靠性。
    3. 良好的绝缘性能:具有优异的绝缘电阻,确保在高电压环境下安全稳定的工作。
    4. 高效的散热性能:设计合理的结构使得产品能够在高温环境下高效散热,延长使用寿命。
    5. 广泛的适用性:适用于多种电子设备和系统中,能够满足不同行业的需求。

    应用案例和使用建议


    应用案例
    - 通信设备:用于滤波和信号处理,提升通信质量。
    - 汽车电子:用于电源管理和信号传输,提高汽车系统的稳定性。
    - 工业自动化:用于电机驱动和控制系统,提高生产效率。
    - 消费电子:用于小型化设备,如智能手机和平板电脑的电源管理模块。
    使用建议
    1. 安装位置:应避免将电感器安装在高温区域,以防止温度过高导致性能下降。
    2. 连接方式:尽量减少电感器与其他电子元件之间的连线长度,以降低电磁干扰。
    3. 环境控制:确保电感器工作的环境湿度不超过65%,并保持低于35℃的存储温度。

    兼容性和支持


    - 该产品符合欧盟RoHS标准,采用UL94认证的材料,确保产品环保且安全。
    - 厂家提供全面的技术支持和售后服务,包括产品培训、技术咨询和快速响应的故障维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 工作时发热严重 | 检查安装位置,确保通风良好;检查连接方式,减少杂散电感; |
    | 输出电压不稳定 | 检查输入电压是否稳定;更换质量更好的电源; |
    | 绝缘电阻偏低 | 检查连接线是否破损,及时更换;重新校准绝缘电阻; |

    总结和推荐


    综上所述,CM Inductance ONA-CM014-H是一款具有高精度、高可靠性和广泛应用领域的电感器。其卓越的性能和良好的市场口碑使其成为众多电子设备制造商的首选。我们强烈推荐使用该产品,相信它将为您的项目带来显著的性能提升和可靠的保障。

ONA-CM014-H参数

参数
额定电流 25A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 324Ω
电感值 4.8mH
直流电阻 3.5mΩ
长*宽*高 37mm(宽度)*22mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM014-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM014-H ONA-CM014-H数据手册

ONA-CM014-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
