ONA-CM020-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 45A 6000uH ±30% 10K
供应商型号: ONA-CM020-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5

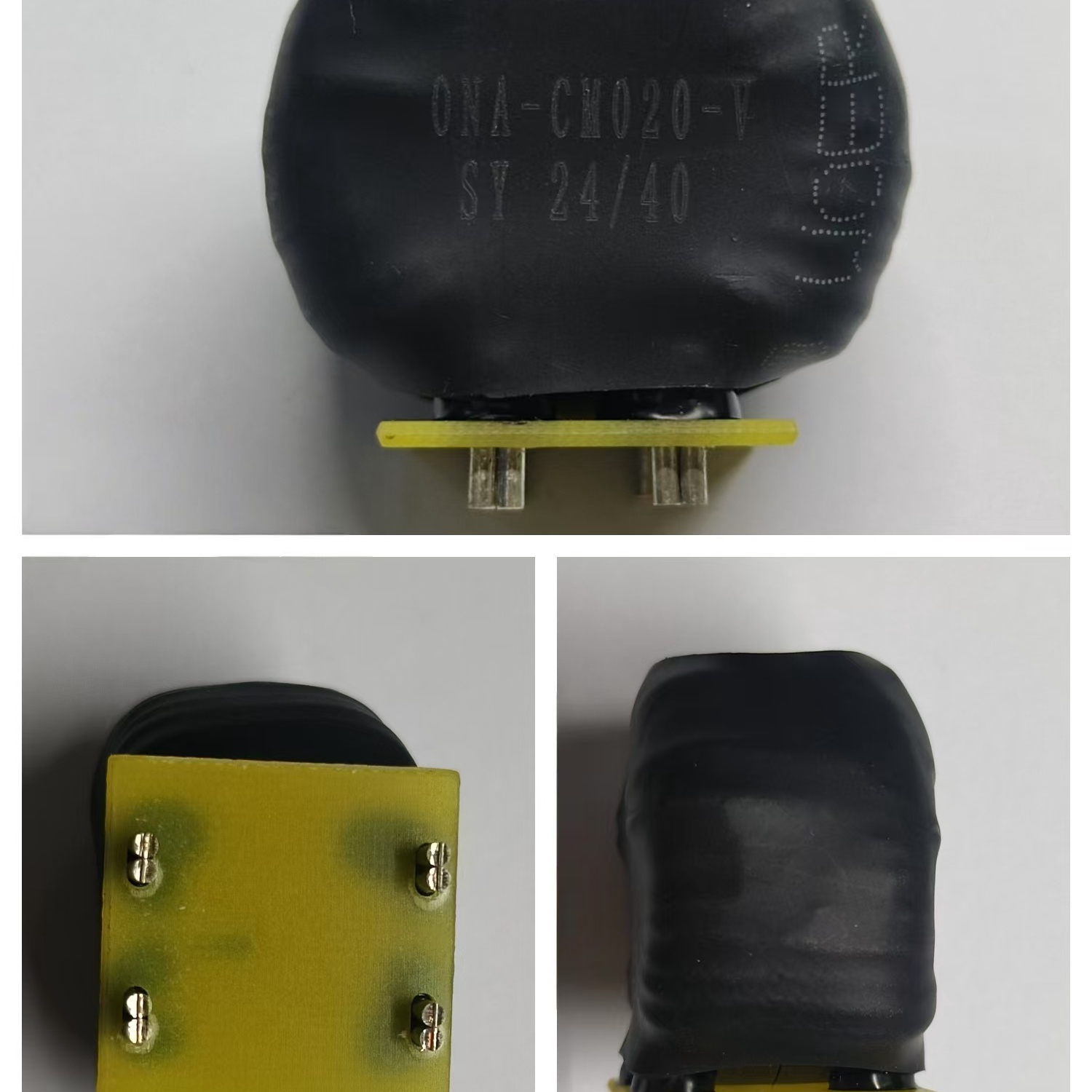

CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM020-V

ONA-CM020-V概述

    CM Inductance 45A 6000uH 30% 技术手册

    产品简介


    上海沈阳电子科技有限公司生产的 CM Inductance 45A 6000uH 30% 是一款高性能的电感器,主要用于电源管理和电磁干扰抑制等领域。该产品具备高电流承载能力、低直流电阻(DCR)及良好的温度稳定性,适用于开关电源、逆变器、EMI滤波器等电子电路设计。

    技术参数


    - 产品型号: ONA-CM020-V
    - 电流: 45A
    - 电感量: 6000uH(容许±30%)
    - 阻抗测试频率: 10KHz
    - 工作电压: AC 2000V (1分钟,0.5mA, 50/60Hz)
    - 绝缘电阻: ≥1GΩ @ DC1000V,持续时间10秒
    - 电感测量范围: 4200uH 至 7800uH
    - 引线绝缘电阻: ≥1GΩ @ DC1000V,持续时间10秒
    - 最大外形尺寸: A≤44mm, B≤40mm, C≤26mm, D=12.5mm, E=26mm, F=18mm, G=3.8mm, H=1.3mm, I=2mm, J=2mm
    - 重量: ≤91.2g

    产品特点和优势


    1. 高可靠性:参考AEC-Q200标准进行测试,确保长期稳定运行。
    2. 宽温度范围:可在-40℃至+125℃之间稳定工作。
    3. 低直流电阻:减少功耗,提高效率。
    4. 高抗湿能力:能够在高湿度环境下保持稳定性能。
    5. 耐热焊接:通过MIL-STD-202 Method 210测试,适用于回流焊工艺。

    应用案例和使用建议


    该产品常用于开关电源、逆变器和EMI滤波器等场合。为确保最佳性能,建议:
    - 在设计电路时充分考虑电感器的工作环境,特别是温度和湿度的影响。
    - 使用高质量的引线以减少接触电阻和信号损耗。
    - 定期进行电气性能检测以确保其长期可靠运行。

    兼容性和支持


    该产品与其他常见的电子元器件和设备具有良好的兼容性。上海沈阳电子科技有限公司提供全面的技术支持和售后服务,确保用户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    1. Q: 如何进行绝缘电阻测试?
    - A: 使用DC1000V的测试电压,持续时间为10秒。若测试结果大于等于1GΩ,则表示绝缘性能良好。
    2. Q: 产品在高温环境下的表现如何?
    - A: 该产品能够在-40℃至+125℃的温度范围内稳定工作。建议在极端温度下使用时进行额外的热管理措施。
    3. Q: 如何判断产品的电气性能是否达标?
    - A: 可参照电气性能测试数据表进行对比。如需更详细的信息,可联系技术支持部门。

    总结和推荐


    总体来看,CM Inductance 45A 6000uH 30% 是一款非常可靠且高效的产品,适合应用于需要高电流承载能力和良好电气性能的场合。鉴于其出色的性能和广泛的适用性,我们强烈推荐将其作为首选产品之一。此外,上海沈阳电子科技有限公司提供的全面技术支持和服务也使其在市场上具备较强的竞争力。

ONA-CM020-V参数

参数
额定电流 45A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 423Ω
电感值 6mH
直流电阻 2.8mΩ
长*宽*高 44mm*40mm*26mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM020-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM020-V ONA-CM020-V数据手册

ONA-CM020-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 24.0875
300+ ¥ 21.96
1500+ ¥ 21.594
3000+ ¥ 21.045
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 120.43
