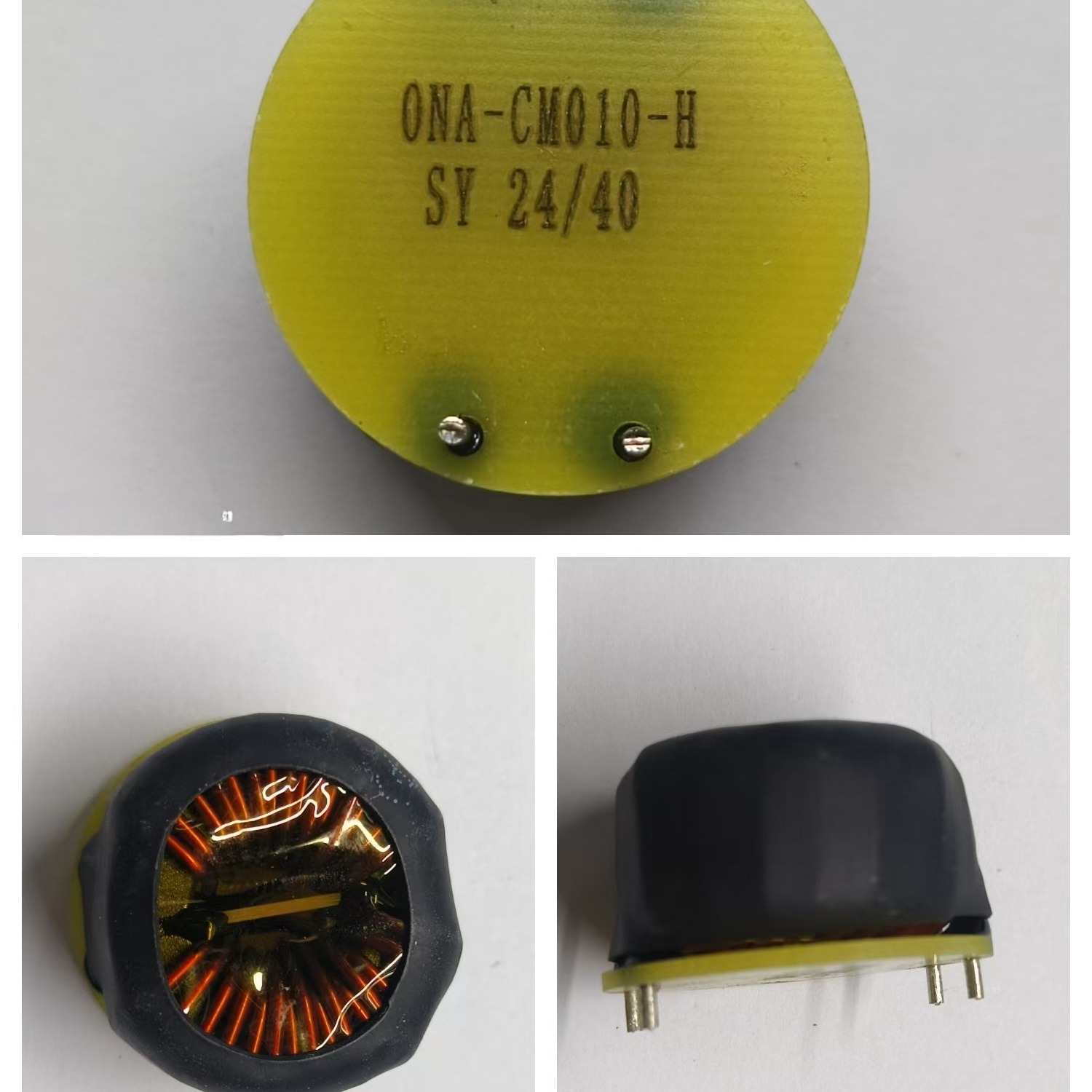

ONA-CM010-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 15A 11200uH ±30% 10K
供应商型号: ONA-CM010-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM010-H

ONA-CM010-H概述

    CM Inductance ONA-CM010-H 技术手册解析

    产品简介


    产品名称: CM Inductance ONA-CM010-H
    产品类型: 电感器
    主要功能: 在电路中储存和释放电能,调节和稳定电流。
    应用领域: 广泛应用于电源转换器、滤波器、磁饱和电抗器等领域,尤其适合于高频大功率场合。

    技术参数


    - 电流: 15A
    - 电感量: 11200uH ±30%
    - 直流电阻 (DCR): 9.3mΩ (参考值)
    - 绝缘电阻: ≥1GΩ
    - 击穿电压:
    - 初级-次级: AC2000V, 1分钟, 0.5mA, 50/60Hz
    - 初级/次级-芯: AC1500V, 1分钟, 0.5mA, 50/60Hz
    - 电气特性测试频率: 10KHz
    - 工作温度范围: -40°C ~ +125°C
    - 存储条件: 温度<35°C,相对湿度35%-65%

    产品特点和优势


    1. 高精度电感量: ±30% 的精度确保了在不同应用场合下的稳定性。
    2. 优异的电气特性: 包括低直流电阻 (DCR) 和高击穿电压,适用于高频大功率电路。
    3. 良好的环境适应性: 能够在极端环境下工作,包括高温和高湿度环境。
    4. 高标准测试认证: 符合多项国际标准如 AEC-Q200 和 UL94,保证了产品的可靠性和耐用性。

    应用案例和使用建议


    应用场景:
    - 电源转换器中的滤波器,提高电流的稳定性和可靠性。
    - 高频逆变器和开关电源中的电感器,实现高效的能量转换。
    使用建议:
    1. 在选择电感器时,需要考虑其最大电流和电感量,以满足电路设计的需求。
    2. 确保安装环境符合规定的温度和湿度要求,以防止损坏。
    3. 定期检查电感器的电气性能,确保其正常工作。

    兼容性和支持


    - 兼容性: ONA-CM010-H 与多种电路设计兼容,可以轻松集成到现有的系统中。
    - 支持: 上海申阳电子科技有限公司提供全面的技术支持和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题: 电感器在高温环境下无法正常工作。
    解决方案: 确认使用环境温度不超过规定的工作温度范围,必要时添加散热装置。
    2. 问题: 电气性能下降。
    解决方案: 进行定期检测和维护,确保符合标准的电气性能。
    3. 问题: 安装后无法正常启动。
    解决方案: 检查连接线路是否正确,确保接触良好,避免虚焊和短路。

    总结和推荐


    综上所述,CM Inductance ONA-CM010-H 是一款高性能的电感器,具有出色的电气特性和广泛的应用领域。其高精度电感量、优异的电气特性及良好的环境适应性使其成为许多高端应用的理想选择。强烈推荐给需要高性能电感器的用户和工程师。

ONA-CM010-H参数

参数
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 895Ω
电感值 11.2mH
直流电阻 5mΩ
额定电流 15A
线路数量 2
长*宽*高 34mm(宽度)*20mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM010-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM010-H ONA-CM010-H数据手册

ONA-CM010-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 14.8625
300+ ¥ 13.56
1500+ ¥ 13.334
3000+ ¥ 12.995
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 74.31
直接购买
