ONA-CM017-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 35A 5200uH ±30% 10K
供应商型号: ONA-CM017-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5

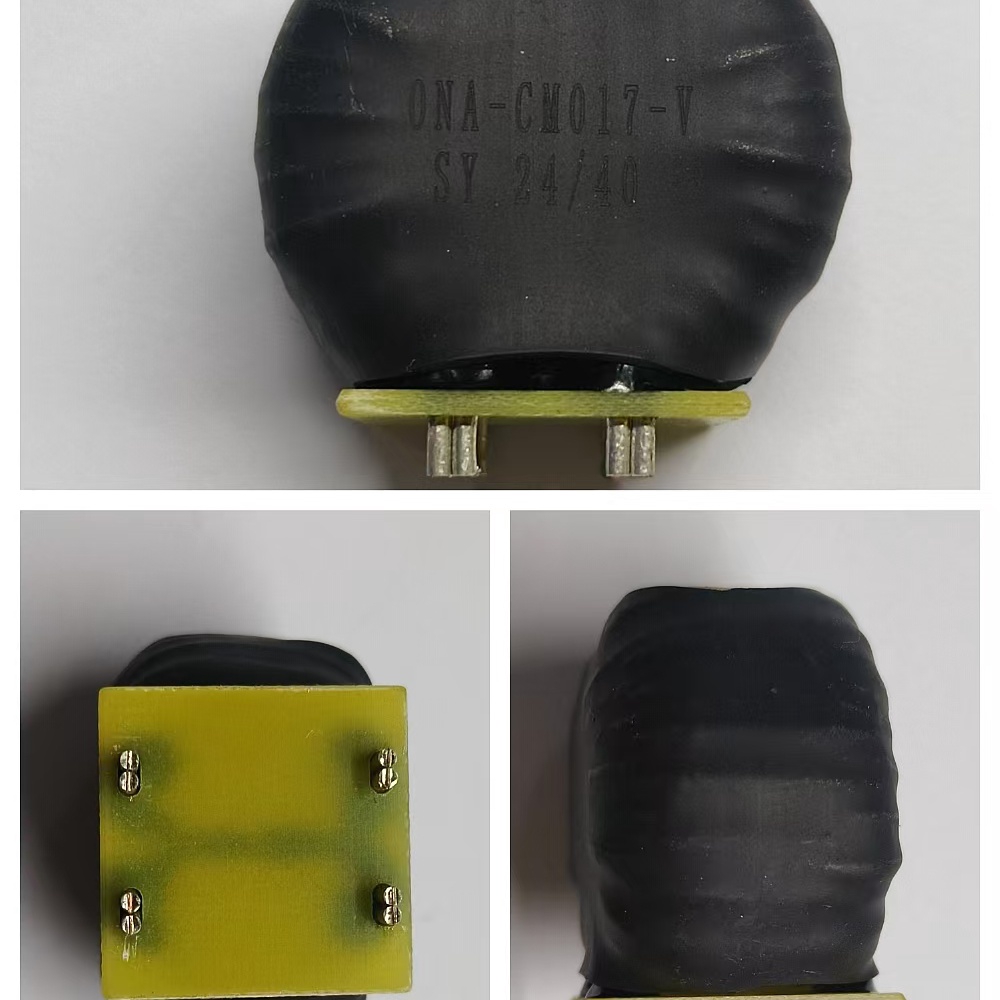

CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM017-V

ONA-CM017-V概述


    产品简介


    ONA-CM017-V CM Inductance(共模电感) 是一款高性能的电子元器件,广泛应用于工业自动化、电力系统、新能源汽车及通信设备等领域。该产品的主要功能是通过限制高频噪声信号和增强电磁干扰抑制能力来提升系统的稳定性和可靠性。ONACM017-V具有出色的电流承载能力和优良的绝缘性能,能够满足严苛的工作环境需求。

    技术参数


    | 参数类别 | 具体值 | 单位 | 说明 |
    ||
    | 电感值 | 5200 ±30% | μH | 标称值 |
    | 电流承载能力 | 35A 工作条件下最大电流 |
    | 精度 | ±30% 电感值容许范围 |
    | 匝比 | 1:1 初级和次级绕组比例 |
    | 尺寸(规格) | 41×37×26 mm | mm | 产品外观尺寸 |
    | 最大重量 | 76.7 g | g | 产品重量 |
    | 工作温度范围 | -40℃ 至 +125℃ | ℃ | 环境温度适应能力 |
    | 测试条件 | 10KHz, 0.3V 阻抗测量条件 |
    | 绝缘电阻 | ≥1GΩ | GΩ | 高压测试结果 |
    | 直流电阻(参考值) | 5.5(REF) | mΩ | 在室温下测量值 |

    产品特点和优势


    1. 高精度和稳定性:具有宽范围的电感值容许误差(±30%),适合多种电路设计需求。
    2. 优异的耐久性:经过AEC-Q200标准测试,如高温存储、温度循环、偏湿存储和高温运行寿命测试,确保长期可靠使用。
    3. 强大的机械性能:具备良好的抗震、耐焊接热、耐溶剂和板弯曲能力,适于复杂工业环境。
    4. 环保合规性:符合RoHS和UL94标准,保证产品绿色环保且阻燃性能良好。
    5. 多功能性:可广泛应用于电源滤波、EMI抑制、电机控制等多个领域,提供灵活的应用解决方案。

    应用案例和使用建议


    应用案例:
    - 新能源汽车:用于车载充电器、逆变器中滤除高频噪声,提高整体系统的稳定性。
    - 通信设备:应用于开关电源模块中,减少干扰对信号传输的影响。
    - 电力系统:作为配电设备的一部分,用于抑制浪涌电流并保护敏感组件。
    使用建议:
    1. 环境考虑:确保产品的工作温度处于-40℃至+125℃范围内,避免超出该范围可能导致的性能下降。
    2. 电流匹配:根据具体电路要求选择合适的匝比,确保电路的负载能力符合预期。
    3. 安装位置:建议将产品安装在靠近干扰源的位置,以最大限度发挥其电磁干扰抑制效果。
    4. 定期检查:由于长时间运行可能影响产品的电气特性,建议定期进行检测以保障系统正常运作。

    兼容性和支持


    兼容性:ONACM017-V CM Inductance可以与各类主控芯片、变压器和其他常用电子元器件无缝集成,适用于多种电子设备平台。
    支持服务:上海盛阳电子科技有限公司为客户提供全面的技术支持,包括样品寄送、快速响应的技术咨询以及专业的售后服务。此外,公司还可提供定制化解决方案以满足特殊需求。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 产品出现异常噪音 | 检查安装是否牢固,并调整匝比设置。 |
    | 工作温度超出规定范围 | 确保设备安装在规定的温湿度环境下。 |
    | 产品失效 | 确认是否符合所有电气及物理测试要求。 |
    | 电感值偏差超出规定范围 | 更换同批次产品重新验证。 |
    | 高温环境下过早老化 | 检查散热设计是否合理并改进。 |

    总结和推荐


    综上所述,ONACM017-V CM Inductance以其高精度、卓越的电气性能和优秀的机械稳定性,成为许多高要求领域的理想选择。其广泛的应用场景和强大的兼容性使其在市场上具有极强的竞争优势。对于需要高效EMI抑制和长寿命设计的工程师来说,这款产品无疑是一个值得信赖的伙伴。因此,我们强烈推荐此款产品给所有希望提升系统可靠性的用户。

ONA-CM017-V参数

参数
直流电阻 3.5mΩ
额定电流 35A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 350Ω
电感值 5.2mH
长*宽*高 41mm*37mm*26mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM017-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM017-V ONA-CM017-V数据手册

ONA-CM017-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 20.4625
300+ ¥ 18.66
1500+ ¥ 18.349
3000+ ¥ 17.8825
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 102.31
直接购买
加入购物车
