ONA-CM002-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 5A 3300uH ±30% 10K
供应商型号: ONA-CM002-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5

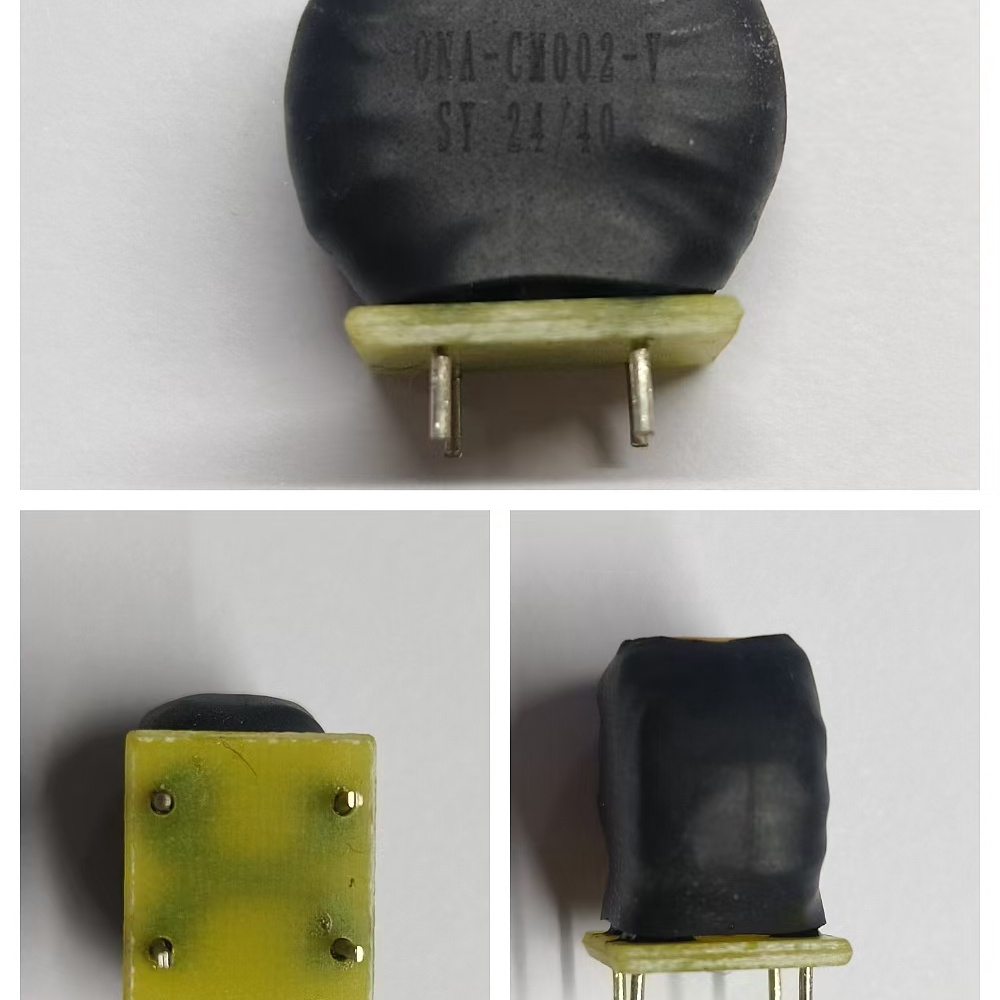

CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM002-V

ONA-CM002-V概述

    电子元器件产品技术手册



    产品简介




    本手册介绍的产品为CM电感(ONA-CM002-V),是一款适用于多种应用场合的电子元器件。CM电感主要用于电路中的能量储存和滤波,具有良好的电磁兼容性和稳定性。其主要应用领域包括电源管理系统、汽车电子系统、通信设备等。


    技术参数




    以下为CM电感的主要技术规格及性能参数:

    | 参数 | 规格 |
    |------------------------|----------------------------|
    | 类型 | CM Inductance |
    | 额定电流 | 5A |
    | 电感量 | 3300μH ±30% |
    | 最大直流电阻 | 17mΩ(参考值) |
    | 绝缘电阻 | ≥1GΩ @ DC1000V,10s |
    | 电气性能测试仪器 | Ser 2310 |
    | 测试条件 | 10KHz, 0.3V, 10KΩ |
    | 电感量范围 | 3300μH ±30% |
    | 电压保护 | AC2000V, 1min, 0.5mA, 50/60Hz|

    工作环境:
    - 工作温度范围:-40℃ ~ +125℃
    - 存储温度:<35℃
    - 存储湿度:35%-65%RH


    产品特点和优势




    CM电感具有以下显著特点:
    1. 高可靠性:采用AEC-Q200标准进行严格的可靠性测试,确保产品在恶劣环境下仍能稳定工作。
    2. 高精度:电感量精确度达到±30%,符合高标准要求。
    3. 高防护等级:具备良好的抗振动、抗冲击、抗溶剂腐蚀性能,适合各种恶劣环境下的应用。
    4. 高效能:在额定电流下表现出色,能够有效储存和释放能量,提升系统的整体效能。


    应用案例和使用建议




    CM电感适用于多个应用场合,如电源模块、LED驱动器、汽车电子等。具体应用场景如下:

    - 电源管理系统:在高频开关电源中作为储能元件,提供稳定的输出电流。
    - 汽车电子系统:用于车载充电器和逆变器中,确保车辆电气系统的正常运行。
    - 通信设备:作为电源滤波器的重要组成部分,减少噪声干扰,提高信号质量。

    使用建议:
    - 在安装过程中要确保产品连接正确,避免短路。
    - 使用过程中应注意散热,避免因过热导致产品损坏。
    - 储存时注意保持干燥,避免受潮影响性能。


    兼容性和支持




    CM电感与大多数标准电路板兼容,可以方便地集成到现有的电子系统中。制造商提供全面的技术支持,包括样品提供、技术咨询和售后服务,以满足客户的多样化需求。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |--------------------------------|------------------------------------|
    | 产品无法正常启动 | 检查电路连接是否正确,确保无短路 |
    | 输出电流不稳定 | 调整输入电压,检查是否存在外部干扰 |
    | 产品过热 | 改善散热设计,增加散热片或风扇 |


    总结和推荐




    综上所述,CM电感在技术规格、可靠性和应用范围方面均表现出色。其出色的性能使其成为电源管理和通信设备的理想选择。对于需要高性能和稳定性的应用,强烈推荐使用CM电感。

    推荐

    强烈推荐CM电感应用于各种高性能的电源管理和通信设备中,以确保系统稳定性和长期可靠性。

ONA-CM002-V参数

参数
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 206Ω
电感值 3.3mH
直流电阻 17mΩ
额定电流 5A
长*宽*高 22mm*21mm*14mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM002-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM002-V ONA-CM002-V数据手册

ONA-CM002-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.75
300+ ¥ 7.068
1500+ ¥ 6.9502
3000+ ¥ 6.7735
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 38.75
直接购买
