ONA-CM014-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 25A 4800uH ±30% 10K
供应商型号: ONA-CM014-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5

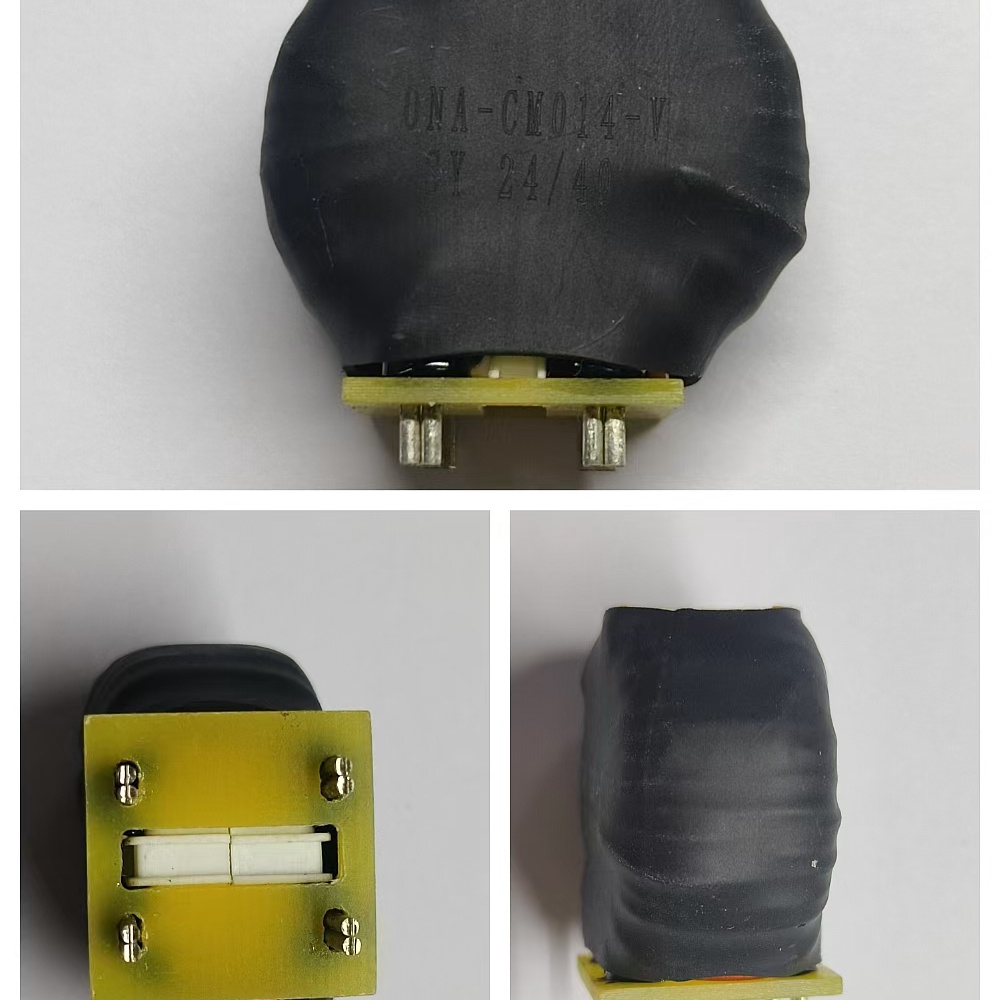

CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM014-V

ONA-CM014-V概述


    产品简介


    上海沈阳电子科技有限公司的ONY-CM014-V电感器是一款高性能的电子元器件,主要用于电源管理、电机驱动、逆变器和各种需要高电流承载能力的应用场景。该产品具有25安培的大电流承载能力和4800微亨的电感量,误差范围为±30%,能够提供稳定的电流和电压输出,满足不同工业应用的需求。

    技术参数


    - 电感量: 4800 μH (±30%)
    - 额定电流: 25 A
    - 直流电阻 (DCR): ≤ 255.1 mΩ (参考值)
    - 绝缘电阻: ≥ 1 GΩ (在DC 1000 V下,持续10秒)
    - 初级-次级绝缘电压 (Pri-Sec Insulation Voltage): AC 2000 V,1分钟,最大泄漏电流为0.5 mA,频率为50/60 Hz
    - 初级/次级-核心绝缘电压 (Pri/Src-Core Insulation Voltage): AC 1500 V,1分钟,最大泄漏电流为0.5 mA,频率为50/60 Hz
    - 尺寸: 37 mm x 36 mm x 21 mm
    - 重量: 48.8 g
    - 工作温度范围: -40°C ~ +125°C
    - 存储条件: 温度 < 35°C,相对湿度 35%-65%

    产品特点和优势


    ONY-CM014-V电感器具备以下优势:
    1. 高电流承载能力: 能够承受高达25安培的电流,适用于需要大电流的应用场合。
    2. 宽广的工作温度范围: 可以在极端环境下稳定工作,适用范围广泛。
    3. 严格的测试标准: 通过了多项严苛的可靠性测试,如AEC-Q200标准,确保其在恶劣环境下的可靠性能。
    4. 良好的兼容性: 具备较高的耐热性和绝缘性能,可以与其他标准电子元件良好配合使用。

    应用案例和使用建议


    ONY-CM014-V电感器常用于电源转换、电机驱动、逆变器等应用。例如,在电动车的电池管理系统中,它可以帮助稳定电池输出电压和电流,提高系统的稳定性和可靠性。此外,它还广泛应用于通信设备、工业自动化设备等领域。
    使用建议:
    1. 散热设计: 在使用过程中应注意良好的散热设计,避免因过热导致的性能下降。
    2. 环境选择: 确保产品处于规定的温度和湿度范围内,以保持最佳性能。
    3. 接线规范: 正确连接电源和其他电路,避免短路和过载现象的发生。

    兼容性和支持


    ONY-CM014-V电感器符合RoHS和UL94标准,并且通过了AEC-Q200标准测试。这意味着它可以很好地与其他符合这些标准的电子元件兼容。上海沈阳电子科技有限公司提供全面的技术支持和服务,包括产品安装指导、故障排查和售后咨询等。

    常见问题与解决方案


    1. Q: 如何测试电感器的绝缘电阻?
    - A: 使用兆欧表,在DC 1000 V下测试绝缘电阻,时间持续10秒,预期电阻值应大于等于1 GΩ。
    2. Q: 电感器长时间运行后发热严重怎么办?
    - A: 检查散热设计是否合理,确保周围环境温度和湿度适宜。必要时可增加额外的散热措施,如散热片或风扇。
    3. Q: 产品损坏后如何更换?
    - A: 请与供应商联系,获得相应的技术支持和更换服务。确保按照正确的步骤进行拆卸和安装,避免损坏其他元件。

    总结和推荐


    总体来看,ONY-CM014-V电感器是一款高性能、高可靠性的电子元器件,尤其适合于高电流承载能力和严苛工作环境下的应用。凭借其优异的电气性能和多方面的可靠性测试认证,该产品在工业自动化、电动汽车、通信设备等领域具有广泛的应用前景。因此,我强烈推荐这款电感器用于相关领域的电子系统设计。

ONA-CM014-V参数

参数
直流电阻 3.5mΩ
额定电流 25A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 324Ω
电感值 4.8mH
长*宽*高 37mm*36mm*21mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM014-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM014-V ONA-CM014-V数据手册

ONA-CM014-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
