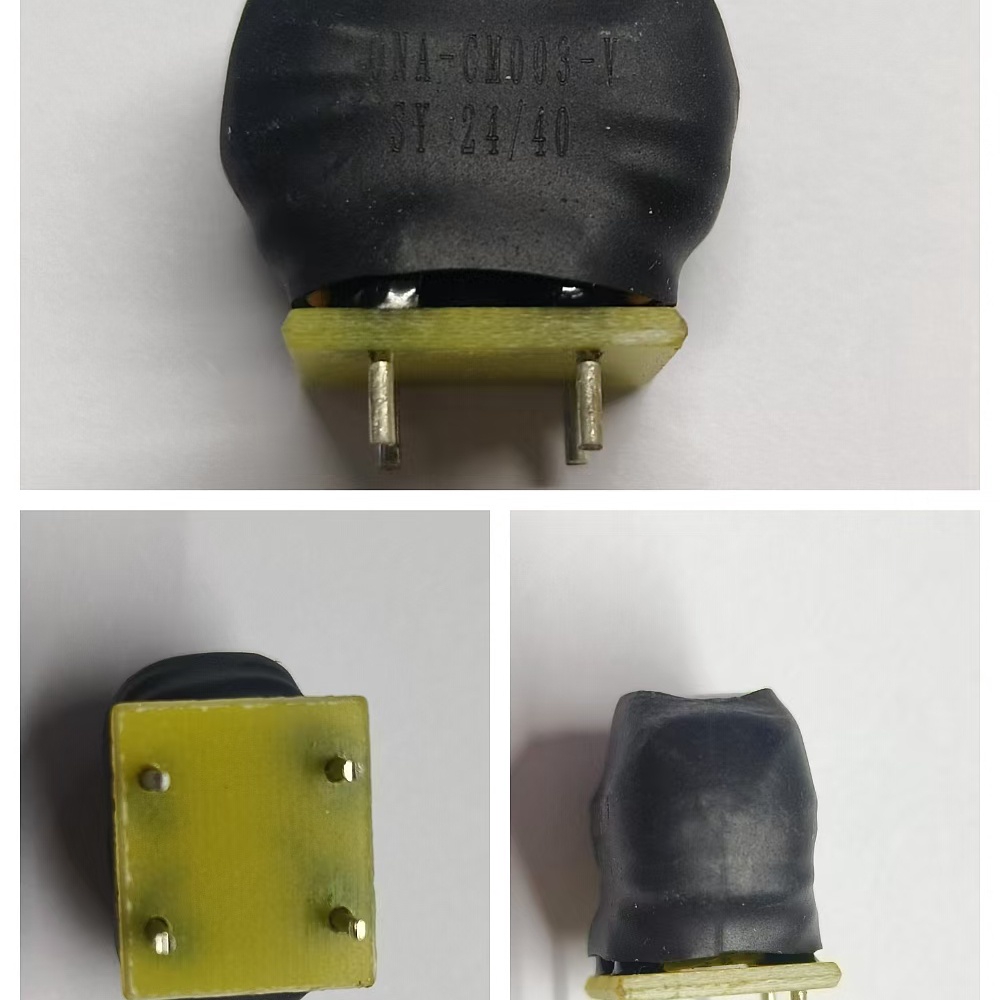

ONA-CM003-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 7A 1500uH ±30% 10K
供应商型号: ONA-CM003-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM003-V

ONA-CM003-V概述


    产品简介


    上海申阳电子科技有限公司推出的CM Inductance电子元器件(编号:ONA-CM003-V),是一种用于电源管理和信号过滤的关键部件。该产品具有7A的最大电流承载能力和1500uH的电感值,精度为±30%。其主要应用于电源转换器、滤波电路、电源管理系统等领域,能够有效提升系统性能和稳定性。

    技术参数


    - 产品型号:ONA-CM003-V
    - 电感值:1500uH ±30%
    - 最大电流:7A
    - 电阻:8mΩ(参考值)
    - 电容隔离电压:AC 2000V,1分钟,0.5mA,50/60Hz
    - 绝缘电阻:≥1GΩ,DC 1000V,10秒
    - 自激频率:10KHz
    - 外形尺寸:
    - A:23mm(最大值)
    - B:21mm(最大值)
    - C:14mm(最大值)
    - D:8mm(±0.5mm)
    - E:10mm(±0.5mm)
    - F:3.5mm(±0.5mm)
    - G:16mm(±0.3mm)
    - H:1.2g(重量)

    产品特点和优势


    该CM Inductance元器件具备多项显著的优势:
    - 高电流承载能力:可承受高达7A的电流,适用于大功率应用。
    - 精准的电感值:电感值在1500uH的基础上具有±30%的高精度,保证了稳定的工作性能。
    - 良好的耐热性能:可在-40℃至125℃的温度范围内正常工作,符合严格的工业标准。
    - 卓越的可靠性:经过一系列严苛的测试验证,包括高温存储、温度循环、偏高湿度测试等,确保长期可靠运行。
    - 环保材料:符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例
    - 电源转换器:在电力传输过程中,通过电感值调节电流,提升整体能效。
    - 滤波电路:用于滤除高频干扰,提高信号纯净度。
    - 开关电源:利用其高电感值特性,实现高效的能量储存和释放。
    使用建议
    - 选择合适的安装位置:根据实际需求选择合适的位置进行安装,避免因安装不当导致过热。
    - 遵循规范操作:严格按照说明书进行操作,尤其是焊接和测试时需要特别注意安全事项。
    - 定期维护检查:定期检查电感器的工作状态,确保其在最佳状态下运行。

    兼容性和支持


    - 兼容性:该产品与其他品牌和型号的电子元器件高度兼容,适合多种不同类型的电路板和模块。
    - 技术支持:公司提供全面的技术支持,包括产品使用咨询、故障排查和维修服务,以确保客户的顺利应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值偏差较大 | 检查焊接工艺是否正确,必要时重新焊接。 |
    | 温度过高 | 确认安装位置是否合理,是否有足够的散热措施。 |
    | 绝缘电阻低 | 检查环境湿度,必要时采取除湿措施。 |

    总结和推荐


    综上所述,上海申阳电子科技有限公司生产的CM Inductance电子元器件(ONA-CM003-V)是一款高性能、高可靠性的产品,其广泛的应用范围和优秀的技术参数使其在市场上具备很强的竞争力。推荐各类电源管理及信号处理领域的工程师在设计和制造相关产品时优先选用此款电感器。

ONA-CM003-V参数

参数
直流电阻 8mΩ
额定电流 7A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 86Ω
电感值 1.5mH
长*宽*高 23mm*21mm*14mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM003-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM003-V ONA-CM003-V数据手册

ONA-CM003-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.9
300+ ¥ 7.2
1500+ ¥ 7.08
3000+ ¥ 6.9
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 39.5
直接购买
加入购物车
