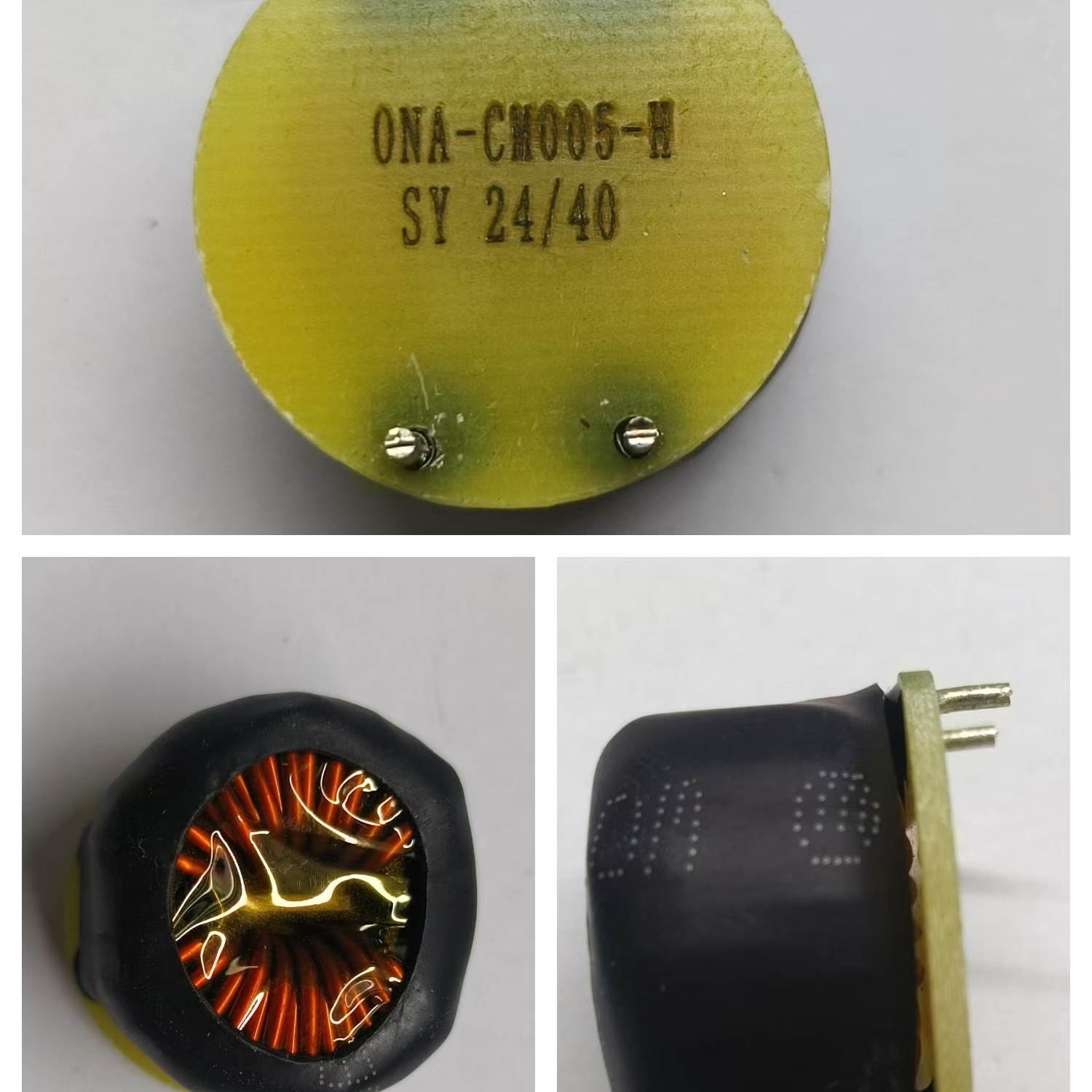

ONA-CM005-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 10A 4200uH ±30% 10K
供应商型号: ONA-CM005-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM005-H

ONA-CM005-H概述

    CM Inductance 技术手册

    一、产品简介


    CM Inductance(型号:ONA-CM005-H)是上海申阳电子科技有限公司推出的一款电感器。其主要功能是用于电路中的储能和滤波。电感器是一种能够储存电能的电子元器件,广泛应用于电源管理、滤波电路、电磁干扰抑制等众多领域。CM Inductance以其出色的稳定性和可靠性,适用于各种复杂的电子系统中。

    二、技术参数


    | 参数 | 规格 |

    | 电流 | 10A |
    | 电感量 | 4200μH ±30% |
    | DCR | 8mΩ(参考值) |
    | 绝缘电阻 | ≥1GΩ |
    | 工作频率范围 | 10KHz |
    | 工作电压范围 | AC2000V,1min,0.5mA,50/60Hz |
    | 尺寸规格 | 27mm×18mm×9mm |
    | 工作温度范围 | -40℃ ~ +125℃ |
    | 存储温度范围 | <35℃;35%-65% RH |

    三、产品特点和优势


    1. 高可靠性:经过严格的质量控制,符合AEC-Q200标准测试。
    2. 宽工作温度范围:能够在极端环境下稳定工作。
    3. 出色的绝缘性能:具备优秀的绝缘电阻,保证电路的安全可靠。
    4. 卓越的电感稳定性:高精度电感量,确保电感在不同条件下的稳定性。
    5. 抗冲击性能强:经过多种环境条件下的可靠性测试,适合在严苛环境中使用。

    四、应用案例和使用建议


    CM Inductance适用于电源管理和滤波电路中。例如,在一个高性能开关电源系统中,CM Inductance被用作输出滤波电感,以减少纹波电流并提高系统的效率。使用时,建议:
    1. 确保电路设计合理:适当选择电感值以匹配负载需求,避免过压或欠压情况的发生。
    2. 合理布局:电路板上布局应考虑EMI因素,尽量减小线路长度,降低电感器附近干扰。
    3. 注意散热:在大功率应用中,需考虑良好的散热措施,防止因温度过高导致性能下降。

    五、兼容性和支持


    CM Inductance具有良好的兼容性,可与其他主流品牌和规格的电子元件配合使用。此外,厂商提供详尽的技术文档和客服支持,确保用户能够顺利进行安装和调试。

    六、常见问题与解决方案


    1. 问:如何正确测量电感值?
    - 答:使用LCR表或电桥在10kHz频率下进行测量。确保环境稳定,避免外部干扰。
    2. 问:电感器表面温度过高怎么办?
    - 答:首先检查电路负载是否正常,其次考虑散热措施,如增加散热片或风扇辅助散热。
    3. 问:如何避免电感器过热损坏?
    - 答:选择合适的额定电流,确保不超过电感器的最大承受电流,并在可能的情况下增加散热装置。

    七、总结和推荐


    总体而言,CM Inductance凭借其卓越的性能、稳定性和广泛的适用范围,在众多电子系统中表现出色。它特别适合在电源管理和滤波电路中使用。对于需要高度可靠的电感器的应用场合,我们强烈推荐选用这款产品。

ONA-CM005-H参数

参数
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 244Ω
电感值 4.2mH
直流电阻 5mΩ
额定电流 10A
长*宽*高 27mm(宽度)*18mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM005-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM005-H ONA-CM005-H数据手册

ONA-CM005-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
