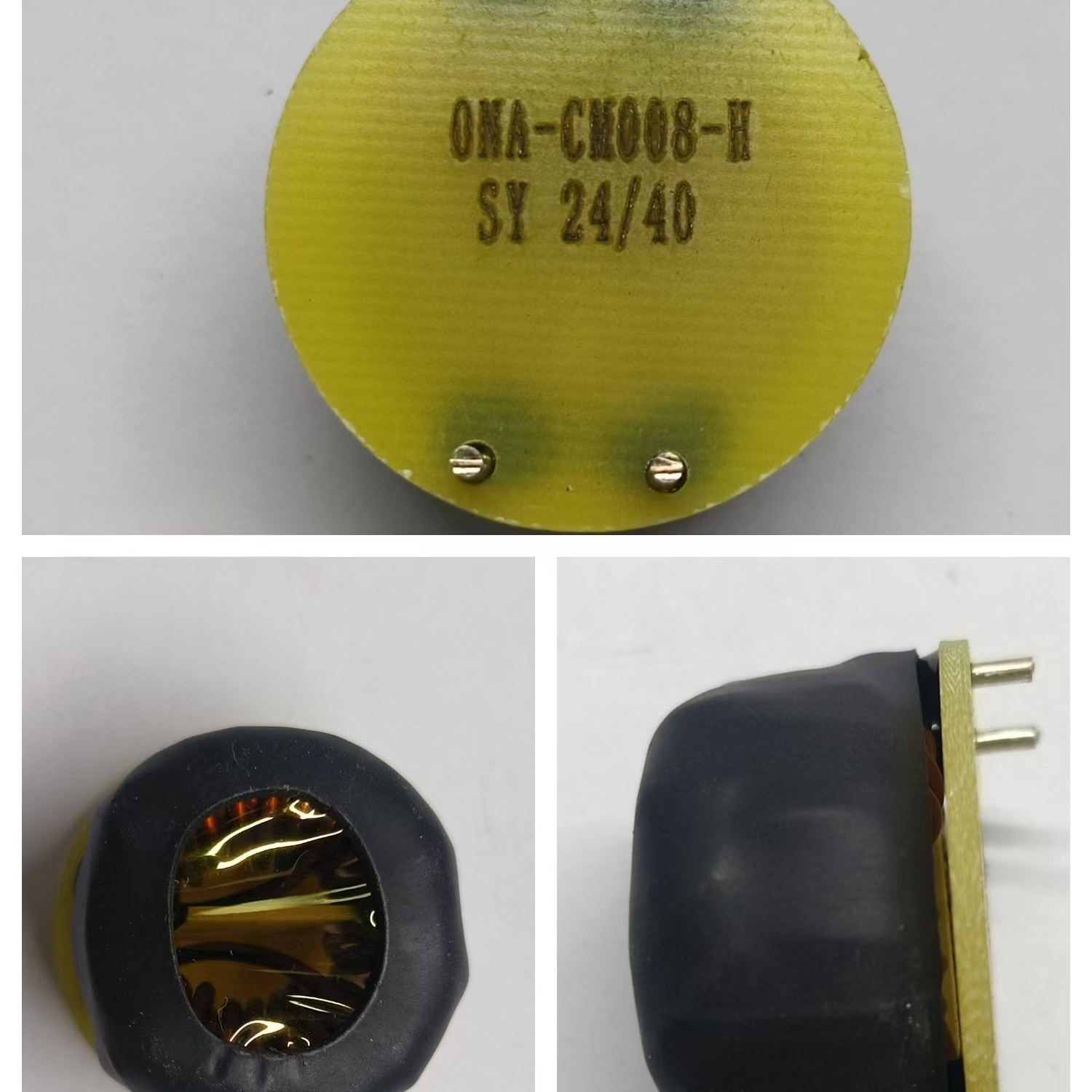

ONA-CM008-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 15A 8100uH ±30% 10K
供应商型号: ONA-CM008-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM008-H

ONA-CM008-H概述


    产品简介


    上海申阳电子科技有限公司推出的ONA-CM008-H型电感元件属于CM电感类别,主要用于控制电路中的电感量,具有显著的功能优势。这种电感器适用于广泛的电子设备和系统,包括但不限于电源管理、滤波器、信号处理等领域。通过精确控制电感值,ONA-CM008-H能够有效提升系统的稳定性和效率。

    技术参数


    产品型号: ONA-CM008-H
    额定电流: 15A
    电感量: 8100μH ±30%
    直流电阻: 7mΩ(参考值)
    绝缘阻抗: ≥1GΩ @ DC1000V, 10s
    自感电容: 11.24μH(参考值)
    测试频率: 10KHz
    引脚耐压: AC2000V,1分钟,0.5mA,50/60Hz
    操作温度范围: -40℃~+125℃
    储存温度和湿度: <35℃,35%-65%RH

    产品特点和优势


    1. 高精度和稳定性:ONA-CM008-H具备高精度的电感量控制,精度为±30%,并能保持稳定的电气性能。
    2. 宽工作温度范围:能够在-40℃到+125℃的极端环境下工作,适用于各种恶劣环境。
    3. 高性能测试:多项可靠性和电气性能测试(如AEC-Q200标准),确保产品的长期稳定性和可靠性。
    4. 出色的可焊性:良好的可焊性,符合J-STD-002标准,易于安装和集成。

    应用案例和使用建议


    应用场景:ONA-CM008-H适用于各类需要高电感量且精度要求高的场合,例如电源管理模块、滤波器、信号处理器等。
    使用建议:
    - 在高温环境下使用时,建议监测温度,避免超过125℃的工作极限。
    - 连接时请注意引脚强度测试结果,避免过度压力导致引脚损坏。
    - 确保良好的散热设计,以保证电感器在大电流下的稳定工作。

    兼容性和支持


    ONA-CM008-H遵循RoHS和UL94标准,兼容欧盟相关法规。公司提供详细的技术支持文档和售后服务,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    问题1:如何确定电感量的精度?
    解答: ONA-CM008-H的电感量精度为±30%,可以通过厂家提供的技术手册和测试报告进行确认。
    问题2:电感器在高温下会有什么变化?
    解答: ONA-CM008-H经过高温存储测试,能够在125℃环境下稳定工作,但建议在极端温度条件下进行适当保护。
    问题3:电感器是否有可焊性测试结果?
    解答: 电感器符合J-STD-002标准,可焊性测试结果显示>95%,表明其具有良好的可焊性。

    总结和推荐


    ONA-CM008-H型电感器凭借其高精度、宽工作温度范围和出色的可靠性,在电源管理和信号处理领域表现出色。它不仅满足AEC-Q200标准的严格要求,还在多种可靠性测试中表现出色。我们强烈推荐使用这款电感器,特别是对于那些对性能和稳定性要求较高的应用场景。

ONA-CM008-H参数

参数
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 549Ω
电感值 8.1mH
直流电阻 5mΩ
额定电流 15A
长*宽*高 31mm(宽度)*21mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM008-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM008-H ONA-CM008-H数据手册

ONA-CM008-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
