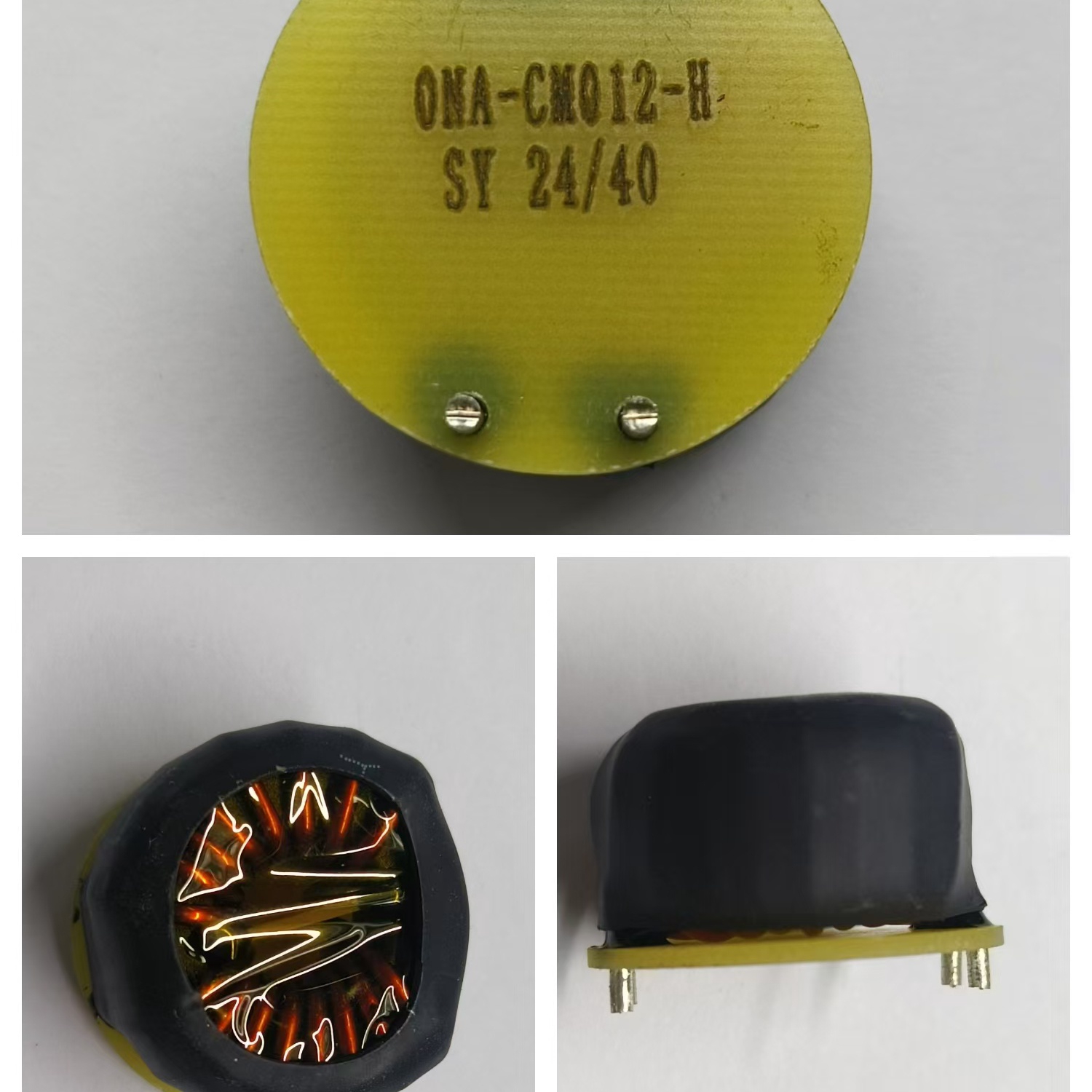

ONA-CM012-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 25A 3200uH ±30% 10K
供应商型号: ONA-CM012-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM012-H

ONA-CM012-H概述


    产品简介


    本文介绍的是上海申阳电子科技有限公司生产的CM Inductance电感器,型号为ONA-CM012-H。该电感器主要用于电源管理和信号滤波等应用,广泛应用于通信设备、工业自动化控制系统、汽车电子等领域。

    技术参数


    - 型号:ONA-CM012-H
    - 电流:25A
    - 电感值:3200μH ±30%
    - 阻抗:10KΩ
    - 尺寸(单位:mm):
    - A: 35
    - B: 20
    - D: 9
    - E: 28
    - F: 3.5
    - G: 2
    - H: 39.9
    - 重量:39.9g
    - 测试条件:
    - L(电感值):10kHz,0.3V,标准2240 4160GKT3259,范围:3200±30%
    - LK(互感):10kHz,0.3V,标准3(参考),GKT3259
    - 阻抗(AC电压):AC 2000V,1分钟,0.5mA,50/60Hz
    - 阻抗(直流电阻):25°C时3.7Ω(参考),GKT3259
    - 绝缘电阻:AC 1000V,10秒,1GΩ

    产品特点和优势


    - 高性能:在高电流条件下具有稳定的电感值和阻抗,适用于大功率电路。
    - 高可靠性:通过AEC-Q200标准测试,保证在恶劣环境下的稳定性能。
    - 良好的温度特性:可在-40°C至+125°C的宽温度范围内正常工作。
    - 符合环保标准:满足RoHS和UL94标准,确保绿色环保。
    - 结构坚固:经过多项机械强度测试,具备优异的耐冲击和振动能力。

    应用案例和使用建议


    应用案例:
    - 在通信设备中用于信号滤波,提高信号传输的稳定性和抗干扰能力。
    - 在工业自动化控制系统中作为储能元件,提供稳定的电源输出。
    使用建议:
    - 确保安装时严格按照手册中的工艺要求进行,以保证产品的长期稳定运行。
    - 定期检查产品的工作状态,特别是在极端环境条件下。

    兼容性和支持


    - 兼容性:与其他主流品牌的电感器基本兼容,可根据具体需求选择合适的接口和安装方式。
    - 支持服务:上海申阳电子科技有限公司提供全面的技术支持和服务,包括产品选型指导、故障诊断和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现连接不良 | 请确保接线牢固,按照手册要求进行安装。 |
    | 使用过程中电感值变化较大 | 检查周围是否有强磁场干扰,如发现异常应及时隔离干扰源。 |
    | 长时间使用后温度过高 | 确保散热良好,必要时可增加散热片或使用散热材料。 |

    总结和推荐


    综上所述,ONA-CM012-H电感器以其卓越的性能、可靠的品质和广泛的适用性,成为市场上颇具竞争力的产品。建议在需要高可靠性和高性能的应用场合选用此款电感器,相信它能够为您提供满意的解决方案。

ONA-CM012-H参数

参数
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 238Ω
电感值 3.2mH
直流电阻 3mΩ
额定电流 25A
长*宽*高 35mm(宽度)*20mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM012-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM012-H ONA-CM012-H数据手册

ONA-CM012-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
