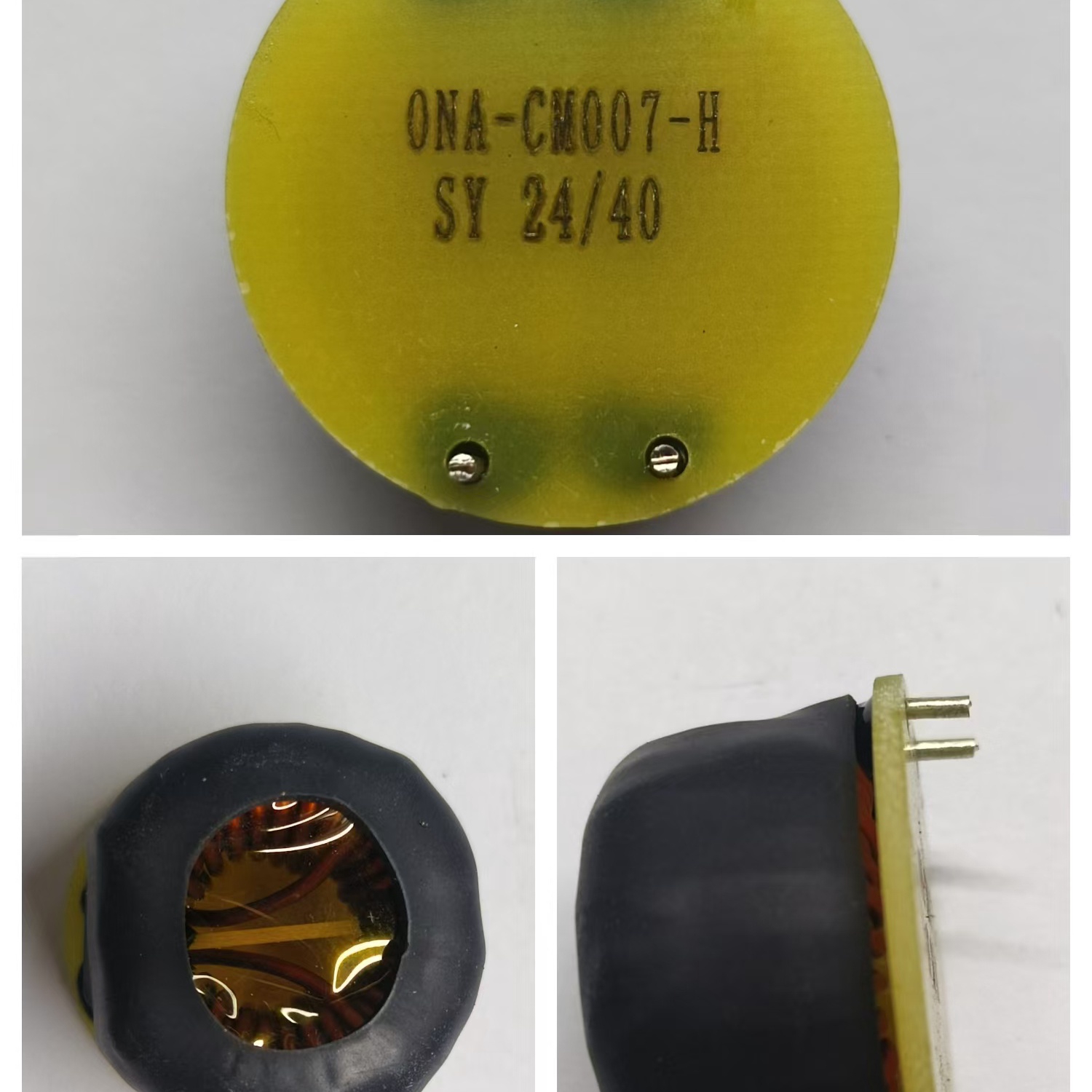

ONA-CM007-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 10A 12800uH ±30% 10K
供应商型号: ONA-CM007-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM007-H

ONA-CM007-H概述

    产品技术手册概述:ONA-CM007-H CM Inductance

    产品简介


    本产品为ONA-CM007-H CM Inductance,是一种电感器,其主要功能是储存磁场能量,主要用于各类电子电路中进行电流滤波、信号耦合和电磁干扰抑制等。主要应用于电源管理、通信设备、汽车电子、工业控制等领域,尤其是在需要高频响应和低损耗的场合表现优异。

    技术参数


    - 型号: ONA-CM007-H
    - 电感量: 12800 uH ±30%
    - 额定电流: 10 A
    - 测试频率: 10 KHz
    - 直流电阻 (DCR): ≤1.8 mΩ
    - 绝缘电阻: ≥1 GΩ @ DC1000V
    - 耐电压: AC 1500V @ 1 min, 0.5 mA
    - 封装尺寸:
    - 长(A): 31.2 mm (max)
    - 宽(B): 21 mm (max)
    - 高(C): 9 mm (max)

    产品特点和优势


    1. 高精度: ±30% 的电感容差保证了产品的高精度。
    2. 宽工作温度范围: -40℃ 到 +125℃,适用于严苛环境。
    3. 可靠的性能: 符合AEC-Q200标准测试。
    4. 良好的电气性能: 包括低直流电阻和高绝缘电阻,确保稳定高效的运行。
    5. 抗冲击和振动能力: 满足 MIL-STD-202 方法的标准测试要求。

    应用案例和使用建议


    - 电源管理系统: 用于滤波和噪声抑制。
    - 通信设备: 稳定电源和保护敏感电路。
    - 汽车电子: 在发动机管理系统和传感器中提供稳定的电源。
    使用建议:
    1. 确保安装时避免对电感器施加过大的物理压力。
    2. 定期检查电气性能以确保长期稳定性。
    3. 考虑其耐温特性,在高温环境下选择合适的工作模式。

    兼容性和支持


    - 该电感器设计为通用型,易于与其他电子元件兼容。
    - 厂商提供标准技术支持和售后服务,确保用户在使用过程中得到必要的帮助。

    常见问题与解决方案


    1. 问:产品在高温环境下出现不稳定现象?
    - 答:请确保在高温环境下工作的电感器满足高温运行寿命的要求,并定期检测其电气性能。
    2. 问:产品的耐振动性能不足?
    - 答:可以采取更稳固的安装方式,并使用防震垫来增加稳定性。
    3. 问:产品出现外观损坏?
    - 答:确认是否在运输过程中受过强烈撞击,如有必要重新检查外观并替换。

    总结和推荐


    ONA-CM007-H CM Inductance在性能、可靠性及应用场景方面表现出色,适合多种高性能需求的应用。经过全面的测试验证,具有高性价比。建议在关键应用中采用此产品以提升整体系统性能。因此,强烈推荐使用这款电感器。

ONA-CM007-H参数

参数
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 949Ω
电感值 12.8mH
直流电阻 7mΩ
额定电流 10A
线路数量 2
长*宽*高 31mm(宽度)*21mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM007-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM007-H ONA-CM007-H数据手册

ONA-CM007-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 12.2625
300+ ¥ 11.184
1500+ ¥ 10.9976
3000+ ¥ 10.718
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 61.31
直接购买
加入购物车
