NEMA23-22-02SD-AMT112S

产品分类: 其他驱动器
厂牌: SAME SKY
产品描述:
供应商型号: 102-4722-ND
供应商: Digi-Key
标准整包数: 1
SAME SKY 其他驱动器 NEMA23-22-02SD-AMT112S

NEMA23-22-02SD-AMT112S概述

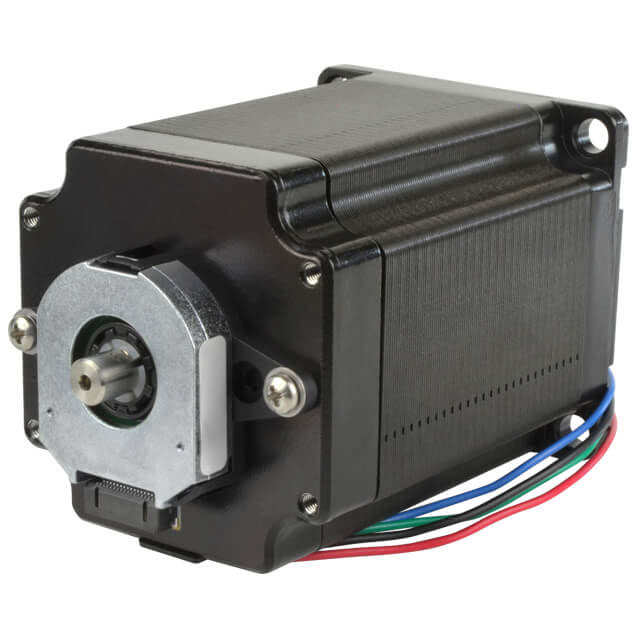

    CUI Devices NEMA23-AMT112S 步进伺服电机技术手册

    1. 产品简介


    CUI Devices的NEMA23-AMT112S系列是一款集成了AMT112S编码器的步进伺服电机,适用于多种高精度运动控制场合。这款步进伺服电机结合了LIN Engineering的步进电机技术和AMT112S编码器,提供了高精度的位置控制能力,特别适合应用于自动化、机器人技术、医疗设备及工业控制等领域。

    2. 技术参数


    - 基本参数
    - 步距角:1.8°
    - 电机框架尺寸:NEMA 23
    - 电机最大保持转矩:270 oz-in (1.90 N-m)
    - 最大额定电压:24-80 Vdc
    - 最大轴向负载:15 lb
    - 额定电流/相:1.40-4.20 A
    - 线圈电阻/相:0.3-4.5 Ω
    - 线圈电感/相:0.39-12.76 mH
    - 轴承类型:ABEC3
    - 工作温度范围:-20°C 到 50°C
    - 存储温度范围:-20°C 到 100°C
    - 湿度范围:非冷凝环境,相对湿度可达85%
    - 编码器参数
    - 功率输入:4.5-5.5 V
    - 起动时间:200 ms
    - 增量分辨率:最高可达4096 PPR
    - 指标信号:每旋转一圈一个脉冲
    - 准确度:0.2°

    3. 产品特点和优势


    - 集成度高:该产品将AMT112S编码器直接集成到步进电机中,提供闭环模式运行时的高精度位置控制。
    - 专利技术:采用专利的电容式编码ASIC技术,确保长期可靠性和精度。
    - 高分辨率:增量分辨率可编程至4096 PPR,可根据需要调整分辨率以适应不同应用需求。
    - 紧凑设计:NEMA 23框架大小,非常适合空间受限的应用环境。

    4. 应用案例和使用建议


    - 自动化设备:例如,可用于自动化装配线上的精密定位控制,特别是在对位置精度要求较高的应用场合。
    - 医疗设备:如手术机器人,需要极高的定位精度和重复性。
    - 工业控制:适用于工业自动化中的机械臂、传送带等设备。
    使用建议:在应用此产品时,确保环境条件符合工作温度和湿度要求,定期检查和维护,以保证长期稳定的运行。

    5. 兼容性和支持


    - 兼容性:支持各种控制器和驱动器,具体配置需根据应用场景选择合适的型号。
    - 技术支持:CUI Devices提供一年有限保修服务,产品更新和改进的信息可在官方网站获取。

    6. 常见问题与解决方案


    - 问题一:电机无法正常启动。
    - 解决方案:检查电源连接是否正确,确认供电电压是否符合规格要求。

    - 问题二:电机转动不平稳。
    - 解决方案:检查电机与负载的匹配性,必要时调整电流和电压设置。

    - 问题三:编码器信号不稳定。
    - 解决方案:重新校准零位位置,使用AMT Viewpoint™ PC软件或AMT One Touch Zero™模块进行设置。

    7. 总结和推荐


    总体来说,CUI Devices的NEMA23-AMT112S步进伺服电机凭借其高集成度、高精度和广泛的适用性,在各类高精度运动控制系统中表现优异。特别推荐用于对精度要求较高的工业自动化和医疗设备中。对于需要稳定可靠的闭环位置控制的应用,它是一个非常理想的选择。

NEMA23-22-02SD-AMT112S参数

参数
拓扑 -
驱动数量 -
Square - 2.252\" x 2.252\" (57.20mm x 57.20mm)
Square - 2.252\" x 2.252\" (57.20mm x 57.20mm)
Square - 2.252\" x 2.252\" (57.20mm x 57.20mm)
应用等级 工业级
零件状态 在售
包装方式 盒装

NEMA23-22-02SD-AMT112S厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

NEMA23-22-02SD-AMT112S数据手册

厂牌 PDF简要描述 下载
SAME SKY 其他驱动器 SAME SKY NEMA23-22-02SD-AMT112S NEMA23-22-02SD-AMT112S数据手册

NEMA23-22-02SD-AMT112S封装设计

查看详情并下载
Symbol
Footprint
3D Model
