首页  >  产品百科  >  TS04-66-95-BK-100-SMT

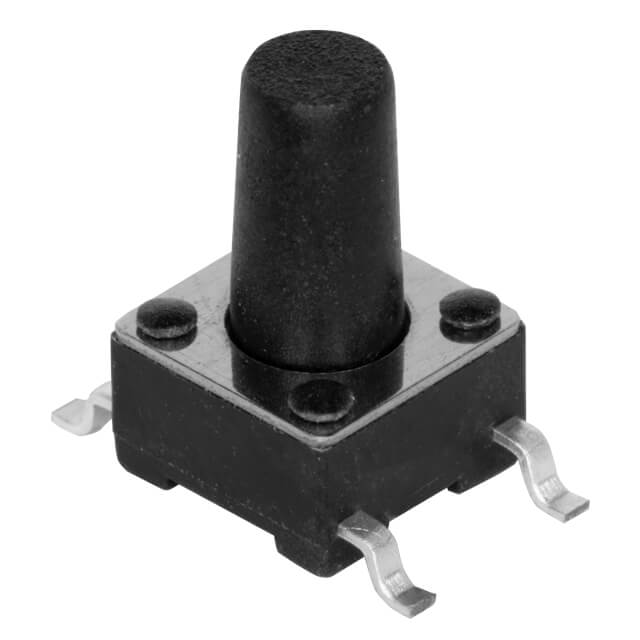

TS04-66-95-BK-100-SMT

产品分类: 轻触开关
厂牌: SAME SKY
产品描述: Off-Mom SPST-NO 1N 100000Cycles 贴片安装 6mm*6mm*9.5mm
供应商型号: TS04-66-95-BK-100-SMT
供应商: Master
标准整包数: 1000
SAME SKY 轻触开关 TS04-66-95-BK-100-SMT

TS04-66-95-BK-100-SMT概述


    产品简介


    TS04 系列触控开关是一款表面贴装型电子元器件,适用于各种需要机械触控操作的应用场景。其黑色的按钮设计使其在多种产品设计中显得非常显眼且易于识别。该产品广泛应用于消费电子、家电控制面板、工业自动化设备等领域,为用户提供稳定可靠的开关解决方案。

    技术参数


    | 参数 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定电压 1 12 | Vdc |
    | 额定电流 0.01 50 | mA |
    | 耐压(1分钟) | 250 | Vac |
    | 接触电阻 | 在5Vdc,10mA下施加2倍操作力时 | 100 mΩ |
    | 绝缘电阻 | 施加100Vdc电压,1分钟 100 | MΩ |
    | 操作力 | 见操作力表 | N |
    | 按钮行程 0.15 | 0.25 | 0.35 | mm |
    | 工作温度范围 -30 80 | °C |
    | 储存温度范围 -40 90 | °C |
    | 寿命(次) 次 |
    | 100gf 模型 | 额定负载,每秒2次循环 100,000 次 |
    | 160gf 模型 | 额定负载,每秒2次循环 80,000 次 |
    | 260gf 模型 | 额定负载,每秒2次循环 60,000 次 |
    | 振动测试 | 10~55~10 Hz, 1.5 mm幅值,各轴2小时 | - |
    | 阻燃等级 | 见材料表 | - |

    产品特点和优势


    TS04系列触控开关具备以下优势:
    - 表面贴装设计:便于自动化生产和装配。
    - 黑色按钮:美观且易于识别,适合各种视觉需求。
    - 高寿命:即使频繁操作也能保证长寿命。
    - 高可靠性:可在较宽的工作温度范围内稳定工作。
    - 阻燃材料:确保产品安全可靠。

    应用案例和使用建议


    TS04系列触控开关适用于消费电子设备(如遥控器)、家用电器(如微波炉控制面板)及工业控制面板等多种应用场景。使用建议如下:
    - 在设计PCB布局时,确保开关周围的线路不会干扰到其他部件。
    - 操作力和行程的精确设定有助于提高用户体验和设备稳定性。
    - 选择适当的型号以适应不同负载和操作频率的需求。

    兼容性和支持


    TS04系列触控开关提供表面贴装设计,与大多数现代电子产品兼容。CUI Devices提供全面的技术支持和一年有限保修服务。用户可通过其官网获取更多产品信息和下载相关资源。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    1. 开关反应迟钝:检查焊接是否到位,确认操作力符合要求。
    2. 接触不良:清理触点,确保接触面干净。
    3. 温度敏感:在极端温度条件下工作时,考虑外部防护措施。

    总结和推荐


    TS04系列触控开关凭借其高可靠性和长寿命,在各类应用场景中表现出色。其独特的设计和广泛的适用性使得它成为众多电子设备的理想选择。我们强烈推荐该产品用于需要高质量、高可靠性的应用场景。

TS04-66-95-BK-100-SMT参数

参数
机械寿命 100000Cycles
操作力 1N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 -
执行器高度 -
执行器行程 -
长*宽*高 6mm*6mm*9.5mm
安装方式 贴片安装
零件状态 在售
包装方式 袋装

TS04-66-95-BK-100-SMT厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

TS04-66-95-BK-100-SMT数据手册

厂牌 PDF简要描述 下载
SAME SKY 轻触开关 SAME SKY TS04-66-95-BK-100-SMT TS04-66-95-BK-100-SMT数据手册

TS04-66-95-BK-100-SMT封装设计

查看详情并下载
Symbol
Footprint
3D Model
