H3-TC1-1-43X+

产品分类: 巴伦(balun)
产品描述: 封装:SMD-5P,3.81x3.81mm 500-4500MHz 50Ω 1:1阻抗比 Balun
供应商型号: TC1-1-43X+ SMD-5P,3.81X3.81MM
供应商: 云汉优选
标准整包数: 1
HENRYTECH/成都恒利泰 巴伦(balun) H3-TC1-1-43X+

H3-TC1-1-43X+概述

    # RF Balun Transformer TC1-1-43X 技术手册

    产品简介


    RF Balun Transformer TC1-1-43X 是一款专为射频(RF)应用设计的表面贴装型变压器。它主要用于平衡到不平衡的转换、推挽放大器等领域。本产品广泛应用于PCS(个人通信服务)、DCS(数字蜂窝系统)以及MMDS(多频道多点分布服务)等多种无线通信系统中。它具备卓越的电气特性和环境适应能力,适用于多种高频通信应用场景。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: |
    | 频率范围 | 500 4500 | MHz |
    | 输入阻抗 | 50 25 | Ω |
    | 插入损耗 2.0 | 3.0 | dB |
    | 幅度平衡 0.5 | dB |
    | 相位平衡 8.0 | ° |
    注: 所有测试条件均在25℃下进行。除非另有说明,所有尺寸单位均为mm。尺寸公差为±0.25(两位数)和±0.05(三位数)。

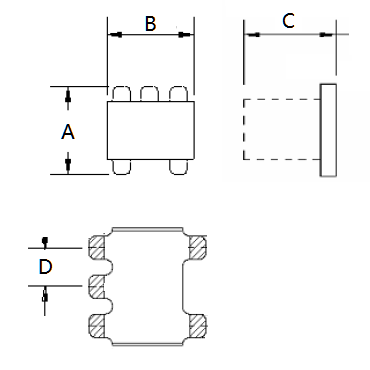

    尺寸参数(单位:mm)
    - A: 3.81
    - B: 3.81
    - C: 4.00
    - D: 1.27
    - E: 4.83
    - F: 3.30
    - G: 1.40
    - H: 0.76
    - J: 1.27

    产品特点和优势


    1. 表面贴装设计:方便安装和自动化生产。
    2. 阻抗比1:1:确保信号传输的一致性和可靠性。
    3. RoHS合规和无铅:符合环保标准,适合绿色电子产品生产。
    4. 易于存储和运输:提供卷带式包装。

    应用案例和使用建议


    应用场景:
    - 平衡到不平衡的转换
    - 推挽放大器
    - PCS、DCS和MMDS系统
    使用建议:
    - 确保连接正确,避免极性错误。
    - 在高频应用时,注意布线长度和布局,减少信号干扰。
    - 考虑使用屏蔽电缆和良好的接地,以提高信号质量和稳定性。

    兼容性和支持


    兼容性:
    - 本产品可与其他50Ω阻抗匹配的射频组件和设备兼容。
    支持和服务:
    - 厂商提供详细的技术支持文档和技术咨询服务。
    - 可通过技术支持热线和技术邮箱获得及时帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 插入损耗过高 | 检查连接是否松动或损坏,更换连接器。 |
    | 幅度或相位不平衡 | 检查电路设计是否正确,检查外部因素如电源波动或环境温度。 |
    | 性能下降 | 重新校准仪器,检查测试条件是否符合要求。 |

    总结和推荐


    总结:
    TC1-1-43X是一款高性能、可靠且易于使用的RF Balun Transformer。它具备出色的电气特性和环境适应性,适用于多种射频通信应用。特别适用于需要平衡到不平衡转换和推挽放大器的应用场景。
    推荐:
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐使用TC1-1-43X在您的射频通信项目中。如果您有任何疑问或需要更多技术支持,可以通过上述联系方式与亨利科技取得联系。

H3-TC1-1-43X+参数

参数
平衡端口阻抗 -
回波损耗 -
共模抑制比CMRR -
最大插入损耗 -
相位差 -
振幅差 -
最大工作频率 -
最小工作频率 -
不平衡端口阻抗 -

H3-TC1-1-43X+厂商介绍

HenryTech是一家高科技公司,专注于研发和生产先进的技术产品。公司主营产品分为三大类:智能设备、软件解决方案和工业自动化系统。

1. 智能设备:包括智能家居、智能穿戴设备和智能健康监测设备等,广泛应用于家庭、医疗和个人健康管理领域。

2. 软件解决方案:涵盖企业管理软件、大数据分析和人工智能应用等,服务于企业数字化转型和数据驱动决策。

3. 工业自动化系统:包括工业机器人、自动化生产线和智能物流系统等,广泛应用于制造业、物流和仓储行业。

HenryTech的优势在于:
1. 技术创新:公司拥有强大的研发团队,持续投入研发,保持技术领先。
2. 产品质量:严格质量控制,确保产品性能稳定可靠。
3. 客户服务:提供全方位的售前、售中和售后服务,满足客户需求。
4. 市场拓展:积极开拓国内外市场,与多家知名企业建立合作关系。

H3-TC1-1-43X+数据手册

厂牌 PDF简要描述 下载
HENRYTECH/成都恒利泰 巴伦(balun) HENRYTECH/成都恒利泰 H3-TC1-1-43X+ H3-TC1-1-43X+数据手册

H3-TC1-1-43X+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 6.5625
100+ ¥ 6.3
200+ ¥ 6.195
1000+ ¥ 6.0375
库存: 3000
起订量: 20 增量: 1000
交货地:
最小起订量为:20
合计: ¥ 131.25
