H3-TCM2-63WX+

产品分类: 巴伦(balun)
产品描述: 封装:SMD-5P,4.21x4.21mm 30-6000MHz 50Ω 1:2阻抗比 Balun
供应商型号: TCM2-63WX+ SMD-5P,4.21X4.21MM
供应商: 云汉优选
标准整包数: 1
HENRYTECH/成都恒利泰 巴伦(balun) H3-TCM2-63WX+

H3-TCM2-63WX+概述

    RF Balun Transformer: H3-TCM2-63WX+

    产品简介


    H3-TCM2-63WX+ 是一款由亨利科技生产的RF平衡变压器,广泛应用于无线通信领域。这款变压器的主要功能是实现阻抗比为1:2的平衡传输,从而确保信号在传输过程中的稳定性和可靠性。它特别适用于PCS(个人通信服务)系统、宽频带推挽放大器、蜂窝网络等应用场景。

    技术参数


    | 参数 | 值 |

    | 频率范围 | 30-6000 MHz |
    | 阻抗比(次级/初级) | 1:2 |
    | 端口阻抗,Z0 | 50 Ohm |
    | 插入损耗(30-5000 MHz) | 2.1-2.9 dB |
    | 插入损耗(100-4000 MHz) | 1.4-1.9 dB |
    | 插入损耗(5000-6000 MHz) | 3.2-3.9 dB |
    | 幅度平衡 | ≤0.6 dB |
    | 幅度平衡(100-4500 MHz) | ≤0.5 dB |
    | 相位平衡(10-6000 MHz) | ≤6 Deg |
    | 相位平衡(100-4500 MHz) | ≤5 Deg |
    | 共模抑制(30-6000 MHz) | 15-22 dB |
    | 共模抑制(100-4500 MHz) | 18-28 dB |
    | 输入功率最大值 | 400 mW |
    | 直流电流最大值 | 30 mA |
    | 工作温度范围 | -40 至 85 ℃ |
    | 存储温度范围 | -55 至 100 ℃ |
    尺寸和引脚配置
    | 引脚编号 | 功能 |

    | 1 | 初级 |
    | 2 | 初级 |
    | 3 | 初级点 |
    | 4 | 次级 |
    | 6 | 次级点 |

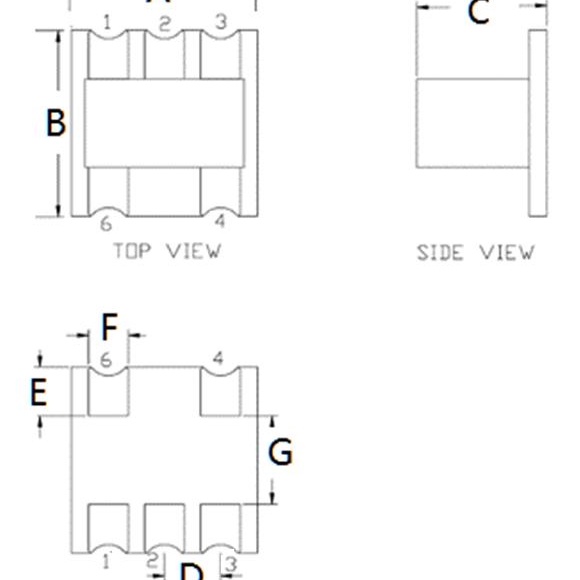

    尺寸(单位:mm):
    - A: 4.21
    - B: 4.21
    - C: 2.40
    - D: 1.27
    - E: 1.40
    - F: 0.76
    - G: 1.27
    - H: 1.11
    - I: 0.90
    - J: 2.00
    - K: 4.83

    产品特点和优势


    H3-TCM2-63WX+ 具有多项独特功能和优势,使其在无线通信领域具有重要的市场竞争力:
    - 表面贴装技术:便于自动化生产和安装。
    - RoHS符合性:无铅且环保。
    - 卷带封装:适合大规模生产和运输。

    应用案例和使用建议


    应用案例:该变压器广泛应用于PCS系统、宽频带推挽放大器和蜂窝网络等领域,确保信号传输的稳定性。
    使用建议:在使用过程中应注意匹配阻抗,以减少插入损耗。此外,在高温环境下使用时需考虑散热设计,以避免过热损坏。

    兼容性和支持


    H3-TCM2-63WX+ 与多种其他电子元件兼容,适用于不同的电路设计。制造商提供了详细的测试曲线和技术文档,便于客户进行二次开发和集成。同时,亨利科技还提供良好的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过大 | 检查连接是否松动,重新焊接。 |
    | 信号幅度不平衡 | 调整电路中的阻抗匹配。 |
    | 相位不平衡 | 检查电源供应,确保电压稳定。 |
    | 温度过高导致的损坏 | 优化散热设计,改善工作环境条件。 |

    总结和推荐


    H3-TCM2-63WX+ 在无线通信领域展示了卓越的技术性能和稳定性,尤其是在阻抗匹配和信号传输方面表现出色。凭借其高效的表面贴装技术和RoHS符合性,非常适合现代电子设备的设计与制造。强烈推荐使用此款产品。
    如需了解更多详细信息,请联系:
    - 电话:+86-28-85589664
    - 邮箱:mrli@henglitaitech.com
    - 网站:www.hltchips.com
    - 地址:四川省成都市高新区西区天琴东路198号

H3-TCM2-63WX+参数

参数
共模抑制比CMRR -
最大插入损耗 -
振幅差 -
相位差 -
不平衡端口阻抗 -
最大工作频率 -
回波损耗 -
最小工作频率 -
平衡端口阻抗 -

H3-TCM2-63WX+厂商介绍

HenryTech是一家高科技公司,专注于研发和生产先进的技术产品。公司主营产品分为三大类:智能设备、软件解决方案和工业自动化系统。

1. 智能设备:包括智能家居、智能穿戴设备和智能健康监测设备等,广泛应用于家庭、医疗和个人健康管理领域。

2. 软件解决方案:涵盖企业管理软件、大数据分析和人工智能应用等,服务于企业数字化转型和数据驱动决策。

3. 工业自动化系统:包括工业机器人、自动化生产线和智能物流系统等,广泛应用于制造业、物流和仓储行业。

HenryTech的优势在于:
1. 技术创新:公司拥有强大的研发团队,持续投入研发,保持技术领先。
2. 产品质量:严格质量控制,确保产品性能稳定可靠。
3. 客户服务:提供全方位的售前、售中和售后服务,满足客户需求。
4. 市场拓展:积极开拓国内外市场,与多家知名企业建立合作关系。

H3-TCM2-63WX+数据手册

厂牌 PDF简要描述 下载
HENRYTECH/成都恒利泰 巴伦(balun) HENRYTECH/成都恒利泰 H3-TCM2-63WX+ H3-TCM2-63WX+数据手册

H3-TCM2-63WX+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.125
50+ ¥ 12.6
100+ ¥ 12.39
1000+ ¥ 12.075
库存: 3000
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 131.25
