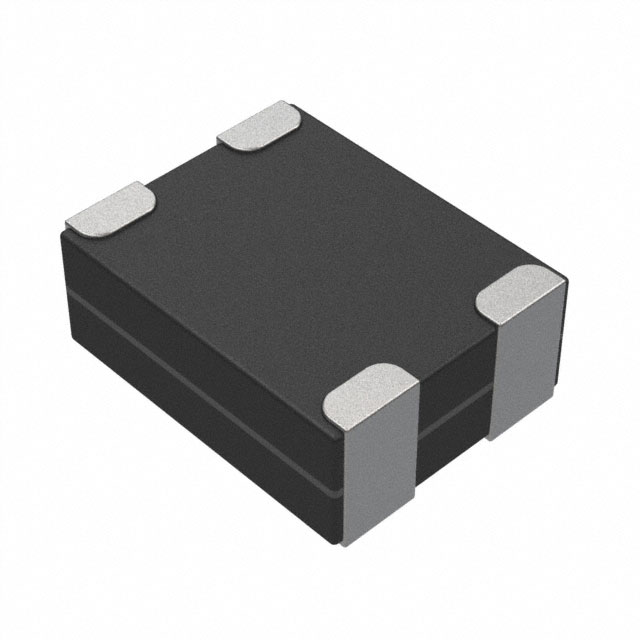

LCF121002A900TG

产品分类: 共模滤波器
厂牌: LITTELFUSE
产品描述: 100mA 2 90Ω@ 100MHz 4Ω 0504 贴片安装 1.27mm*1mm*650μm
供应商型号: 576-LCF121002A900TG
供应商: Mouser
标准整包数: 1
LITTELFUSE 共模滤波器 LCF121002A900TG

LCF121002A900TG概述

    文章标题:LCF系列共模噪声滤波器技术详解

    一、产品简介


    LCF系列共模噪声滤波器(Common Mode Noise Filter, CMF)专为高速差分串行接口设计,适用于USB 3.1、USB 2.0、MIPI、D-PHY和HDMI等多种接口的应用场景。该系列产品通过高效的共模噪声抑制能力,在保障高速信号传输的同时减少电磁干扰(EMI),是现代消费类电子产品及移动设备的理想选择。
    主要功能:
    - 抑制共模噪声,不影响高速差分数据传输;
    - 高频段低插入损耗(高达8.78GHz)。
    应用领域:
    - 手机和平板电脑:支持USB 3.1 Gen 1 & 2、DisplayPort 1.2、HDMI 2.0;
    - 消费类设备:LCD电视、PC、音频播放器、智能家居设备等。

    二、技术参数


    以下是LCF系列部分型号的技术参数概览:
    | 序号 | 型号 | 尺寸 (mm) | 阻抗 (Ω) | 额定电流 (mA) | 最大截止频率 (GHz) | DC电阻 (Ω) | 线路数 |

    | 1 | LCF060502A650TG | 0.64x0.57 | 65±25% | 50 | 4.71 | 10 | 2 |
    | 2 | LCF121002A900TG | 1.20x1.00 | 90±25% | 100 | 4.65 | 10 | 2 |
    | 3 | LCF201204A101TG | 2.00x1.20 | 100±25% | 100 | 2.92 | 10 | 4 |
    其他技术特性:
    - 工作温度范围:-40°C至+85°C;
    - 超薄设计:最小厚度仅为0.35mm;
    - 高温焊接耐受性:可承受260°C/10秒的回流焊工艺;
    - 无极性设计,易于安装。

    三、产品特点和优势


    LCF系列共模噪声滤波器具有以下显著特点:
    1. 高效共模噪声抑制:对差分数据线几乎无影响,同时有效降低共模噪声。
    2. 超小型化设计:0.64×0.57mm尺寸适合空间受限的设备应用。
    3. 卓越的高频性能:差分模式截止频率高达8.78GHz。
    4. 环保合规:符合RoHS标准,绿色无铅制造。
    这些特性使其成为现代电子设备中关键的EMI防护组件,尤其在需要高性能和紧凑设计的应用场景中极具市场竞争力。
    四、应用案例与使用建议
    典型应用场景:
    - 智能手机和平板电脑:通过LCF滤波器可显著提升USB接口的信号完整性并减少电磁辐射;
    - 消费类电子产品:如LCD电视、家庭自动化系统等,实现低噪声运行环境。
    使用建议:
    1. 在布线时,确保滤波器靠近信号源或负载位置以最大化效果;
    2. 使用推荐的焊锡工艺(如回流焊)以避免因过热导致损坏;
    3. 根据具体需求选择合适阻抗和线路数的产品型号。

    五、兼容性和支持


    LCF系列滤波器兼容市面上主流的高速接口芯片组,并且支持多种贴片封装形式,便于集成到各类电路板设计中。此外,Littelfuse公司提供详尽的技术文档、样品申请以及专业技术支持,确保客户能快速完成产品验证与导入。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗过高 | 检查焊接质量或重新校准阻抗匹配 |
    | 共模噪声未明显改善 | 确认滤波器型号是否满足系统需求 |
    | 滤波器不起作用 | 核对焊接方向及极性是否正确 |
    七、总结与推荐
    LCF系列共模噪声滤波器凭借其卓越的性能指标、小巧的体积及广泛的适用性,在高速信号链路的设计中表现优异。特别是对于需要高可靠性、强抗噪能力的应用场景,LCF系列无疑是最佳选择之一。强烈推荐给正在寻找高品质EMI解决方案的专业工程师和技术团队。
    以上内容整理自Littelfuse官方技术手册,如有进一步疑问,欢迎咨询专业技术人员获取详细解答。

LCF121002A900TG参数

参数
电感值 -
直流电阻
额定电流 100mA
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 90Ω@ 100MHz
长*宽*高 1.27mm*1mm*650μm
通用封装 0504
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LCF121002A900TG厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LCF121002A900TG数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 共模滤波器 LITTELFUSE LCF121002A900TG LCF121002A900TG数据手册

LCF121002A900TG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5175 ¥ 4.3729
10+ $ 0.2772 ¥ 2.3419
100+ $ 0.2312 ¥ 1.9532
1000+ $ 0.1933 ¥ 1.6336
4000+ $ 0.1868 ¥ 1.5788
8000+ $ 0.1796 ¥ 1.5172
库存: 4338
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.37
直接购买
加入购物车
