NGB8207ABNT4G

产品分类: IGBT单管
厂牌: LITTELFUSE
产品描述: Littelfuse IGBT, 最大 365 V, 最大 50 A
供应商型号: 8051753
供应商: 海外现货
标准整包数: 5

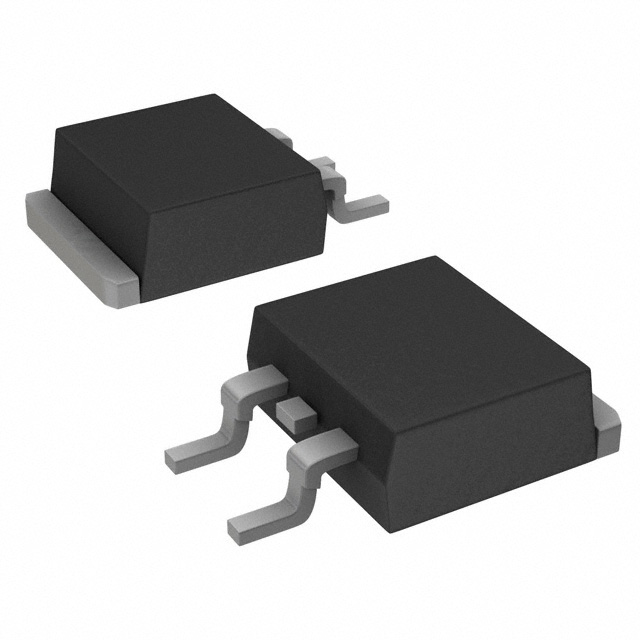

LITTELFUSE IGBT单管 NGB8207ABNT4G

NGB8207ABNT4G概述

    NGB8207ABN 高压点火IGBT的技术手册

    产品简介


    NGB8207ABN 是一款专为点火系统设计的高压绝缘栅双极型晶体管(IGBT),具有逻辑电平接口功能。它主要用于点火系统、直接燃油喷射等需要高电压和大电流切换的应用场合。该产品具备集成的静电放电(ESD)保护和过电压钳位保护功能,能够在高温环境下稳定工作。

    技术参数


    以下是NGB8207ABN的主要技术参数:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏极-源极电压 | VCES | 325 | 365 | 390 | V |
    | 栅极-发射极电压 | VGE | ±15 | - | - | V |
    | 连续集电极电流 | IC | 20 | - | - | A |
    | 脉冲集电极电流 | IAC | 50 | - | - | ADC |
    | 门极电流(连续) | IG | - | 1.0 | - | mA |
    | 门极电流(瞬态) | IG | - | 20 | - | mA |
    | 静态功耗 | PD | 165 | 1.1 | - | W/°C |
    | 热阻(结到外壳) | RθJC | 0.9 | - | - | °C/W |
    | 热阻(结到环境) | RθJA | 50 | - | - | °C/W |
    | 工作温度范围 | TJ | -55 | - | +175 | °C |

    产品特点和优势


    NGB8207ABN具有以下独特的优势:
    - 集成ESD保护:内部集成的ESD保护可有效防止外部静电损坏。
    - 温度补偿:具有温度补偿功能的栅极-集电极电压钳位可以限制应力施加到负载上。
    - 低饱和电压:低饱和电压有助于与逻辑或微处理器设备更好地接口。
    - 高脉冲电流能力:能够处理高达16.5A的脉冲电流。
    - 无铅:符合环保标准,适用于现代电子制造。

    应用案例和使用建议


    NGB8207ABN适用于各种点火系统和直接燃油喷射系统。例如,在汽车发动机的点火系统中,它用于将电力传输到火花塞以产生电火花。为了确保最佳性能,建议遵循以下使用建议:
    - 在安装过程中确保良好的散热设计,以避免热失控。
    - 在测试和调试时,注意检查环境温度和电流,确保工作条件在推荐范围内。

    兼容性和支持


    该产品是无铅封装,适合与现有的电路板设计进行集成。厂商提供了详尽的技术支持和售后服务,包括样品供应和数据手册资源下载。

    常见问题与解决方案


    - 问题:产品安装后出现过热现象
    - 解决方案:确保正确连接散热器并保证良好的空气流通。
    - 问题:在高电流状态下性能不稳定
    - 解决方案:检查电源供应是否稳定,并确保电路设计满足最大电流要求。
    - 问题:门极电压不正常
    - 解决方案:检查门极电阻(RG)的值是否符合要求。

    总结和推荐


    NGB8207ABN是一款高性能的高压点火IGBT,适用于各种高电压和大电流的应用场合。其集成的ESD保护、温度补偿功能以及低饱和电压使其在市场上具有很高的竞争力。我们强烈推荐此产品给需要高性能点火系统的工程师和制造商。

NGB8207ABNT4G参数

参数
最大功率耗散 165W
VCEO-集电极-发射极最大电压 365V
最大集电极发射极饱和电压 -
配置 -
集电极电流 20A
10.29mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 D2PAK
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NGB8207ABNT4G厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

NGB8207ABNT4G数据手册

厂牌 PDF简要描述 下载
LITTELFUSE IGBT单管 LITTELFUSE NGB8207ABNT4G NGB8207ABNT4G数据手册

NGB8207ABNT4G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 14.9367
200+ ¥ 14.4884
400+ ¥ 14.0529
库存: 227
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 74.68
直接购买
加入购物车
