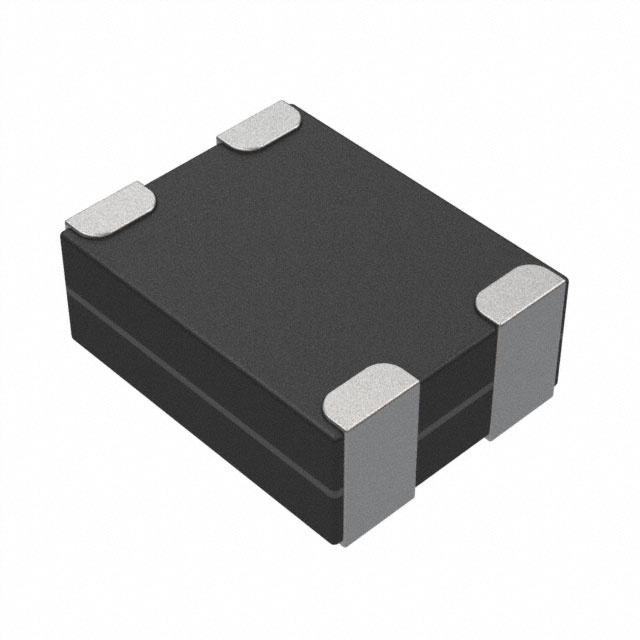

LCF121002D900TG

产品分类: 共模滤波器
厂牌: LITTELFUSE
产品描述: 160mA 2 90Ω@ 100MHz 4Ω 0504 贴片安装 1.27mm*1mm*650μm
供应商型号: F10174DKR-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 共模滤波器 LCF121002D900TG

LCF121002D900TG概述

    LCF系列共模噪声滤波器技术手册

    1. 产品简介


    LCF系列共模噪声滤波器是专为高速差分串行接口(如USB 3.1、USB 2.0、MIPI、D-PHY或HDMI)设计的。LCF系列可以有效抑制共模噪声,并且对高速差分数据线几乎无影响。这款产品主要应用于移动设备(如手机和平板电脑)、便携式/可穿戴设备(如游戏机、POS机、VR头显、USB转接器和物联网模块)以及消费类电子产品(如PDP电视、LCD电视、DVD播放器、个人计算机、音频播放器、数码相机、机顶盒、笔记本电脑、固态硬盘和家庭自动化设备)。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸 | 0.64x0.57x0.35mm 至 3008mm x 1203mm |
    | 共模阻抗 | 25Ω 至 180Ω |
    | 额定电流 | 50mA 至 100mA |
    | 最大截止频率 | 3.89MHz 至 14.0GHz |
    | 直流电阻 | 2.92Ω 至 130Ω |
    | 线路数量 | 2 线至 6 线 |
    | 泄漏电流 | 1.0μA 至 2.92μA |
    | 绝缘电阻 | 10MΩ |

    3. 产品特点和优势


    LCF系列共模噪声滤波器具备以下特点和优势:
    - 有效抑制共模噪声:能够在不影响高速差分数据传输的情况下抑制共模噪声。
    - 高频率响应:某些型号的差分模式截止频率高达8.78GHz,适合高频应用。
    - 超低外形:最薄可达0.35mm,适用于空间受限的设计。
    - 多线路选项:提供2线到6线的选择,满足不同应用场景的需求。
    - 符合RoHS指令:环保且无铅。
    - 高温焊接保证:可承受260°C的高温焊接条件,确保可靠焊接。

    4. 应用案例和使用建议


    LCF系列共模噪声滤波器广泛应用于多种设备,例如:
    - 手机和平板电脑:用于USB 3.1 Gen 1 & 2(5 Gbps 和 10 Gbps),DisplayPort 1.2(5.4 Gbps),HDMI 2.0(6.0 Gbps)等接口。
    - 便携式/可穿戴设备:例如游戏机、POS机、VR头显等需要稳定数据传输的设备。
    - 消费类电子产品:包括PDP电视、LCD电视、DVD播放器、个人计算机、音频播放器等。
    使用建议:
    - 在布局时尽量减少LCF滤波器与信号线之间的距离,以减少寄生电容和电感的影响。
    - 使用推荐的焊锡曲线进行焊接,避免温度过高导致损坏。
    - 在布线时注意保持良好的接地,以提升整体电磁兼容性。

    5. 兼容性和支持


    LCF系列共模噪声滤波器与多种类型的电路板和系统兼容。制造商提供详细的技术支持,包括技术文档、培训课程和售后服务,确保客户能够顺利集成并优化其应用。

    6. 常见问题与解决方案


    - Q: 如何确定最适合的LCF滤波器?
    - A: 根据所需抑制的共模噪声频率和设备的电气特性选择合适的型号。

    - Q: 如何正确安装LCF滤波器?
    - A: 确保正确的焊接温度曲线,并在焊接过程中保持适当的冷却速率。

    7. 总结和推荐


    综上所述,LCF系列共模噪声滤波器凭借其优异的性能和广泛的适用性,在高速差分串行接口领域表现出色。它不仅具有高效的噪声抑制能力,还能满足严格的温度要求,非常适合现代移动设备和消费类电子产品的应用。因此,我们强烈推荐LCF系列共模噪声滤波器用于需要高速数据传输且对电磁兼容性要求较高的场合。

LCF121002D900TG参数

参数
电感值 -
直流电阻
额定电流 160mA
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 90Ω@ 100MHz
长*宽*高 1.27mm*1mm*650μm
通用封装 0504
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LCF121002D900TG厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LCF121002D900TG数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 共模滤波器 LITTELFUSE LCF121002D900TG LCF121002D900TG数据手册

LCF121002D900TG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.1785
10+ $ 0.4106 ¥ 3.4691
25+ $ 0.3795 ¥ 3.2068
50+ $ 0.3359 ¥ 2.8382
100+ $ 0.3168 ¥ 2.6767
250+ $ 0.2822 ¥ 2.3614
500+ $ 0.266 ¥ 2.2264
1000+ $ 0.2508 ¥ 2.0992
库存: 7365
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.17
