LCF121002C900TG

产品分类: 共模滤波器
厂牌: LITTELFUSE
产品描述: 150mA 2 90Ω@ 100MHz 4Ω 0504 贴片安装 1.27mm*1mm*650μm
供应商型号: 576-LCF121002C900TG
供应商: Mouser
标准整包数: 1

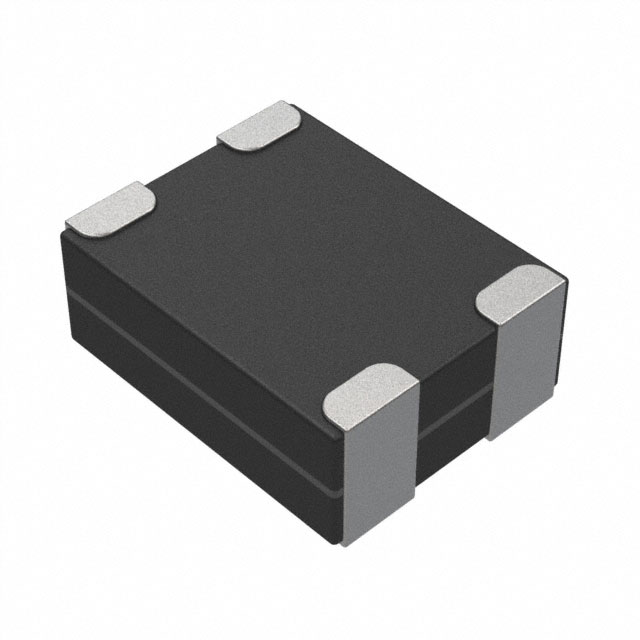

LITTELFUSE 共模滤波器 LCF121002C900TG

LCF121002C900TG概述

    LCF 系列共模噪声滤波器产品技术手册

    产品简介


    LCF系列共模噪声滤波器(CMF)专为高速差分串行接口设计,适用于诸如USB 3.1、USB 2.0、MIPI、D-PHY 或HDMI等应用。这些滤波器能够有效地抑制共模噪声,同时几乎不对高速差分数据线产生影响,使其在移动设备、便携式设备及消费类电子产品中得到了广泛应用。

    技术参数


    LCF系列的主要技术规格如下表所示:
    | 部件号 | 尺寸 (mm) | 阻抗 (Ω) | 额定电流 (mA) | 最大截止频率 (Hz) | 直流电阻 (Ω), 最大值 | 线数 | 泄漏电流 (μA), 最大值 | 绝缘电阻 (MΩ), 最小值 |
    |
    | LCF060502A650TG | 0.64 x 0.57 x 0.35 | 65 (±25%) | 50 | 4.71 Max | 10.0 | 2 | 1.0 | 10 |
    | LCF080602A750TG | 0.8 x 1.0 x 0.35 | 75 (±25%) | 100 | 4.00 Max | 5.0 | 2 | 1.0 | 10 |
    | LCF121002A650TG | 1.21 x 1.0 x 0.4 | 65 (±25%) | 100 | 5.35 Max | 4.0 | 2 | 1.0 | 10 |
    | LCF160804A750TG | 1.6 x 0.8 x 0.35 | 75 (±25%) | 100 | 4.86 Max | 6.0 | 4 | 1.0 | 10 |
    其他技术参数还包括:
    - 额定电流:25ºC±2ºC
    - 共模阻抗:@100MHz
    - 泄漏电流:5V
    - 绝缘电阻:5V,最大值为MΩ
    - 工作温度范围:-40°C 到 +85°C

    产品特点和优势


    LCF系列共模噪声滤波器具备以下独特功能和优势:
    - 高效的共模噪声抑制:LCF系列滤波器在抑制共模噪声的同时,几乎不影响高速差分数据线,确保信号传输的稳定性。
    - 高精度阻抗控制:额定阻抗在特定频率下表现优异,适用于多种高速差分串行接口。
    - 超低剖面设计:最小厚度可达0.35mm,适合空间有限的应用场合。
    - 陶瓷多层结构:采用无极性陶瓷多层结构,保证了优异的电气性能和可靠性。
    - 绿色环保材料:符合RoHS标准,使用环保材料。
    - 宽泛的工作环境:能够在-40°C到+85°C的环境中稳定工作,满足工业级要求。

    应用案例和使用建议


    LCF系列广泛应用于各类移动和便携式设备中,例如智能手机和平板电脑中的USB 3.1、DisplayPort 1.2和HDMI 2.0接口。此外,该滤波器还适用于游戏机、点-of-sale (POS) 设备、虚拟现实设备(VR)、USB dongles和物联网模块。具体使用建议包括:
    - 严格遵循焊接工艺要求:确保在回流焊接过程中温度不超过260°C,且焊接时间不超过10秒,以防止对器件造成损坏。
    - 选择合适的封装尺寸:根据具体的应用需求选择合适的封装尺寸,如0605、0806、1210等。
    - 注意共模和差分模式的选择:在进行电路设计时,应注意区分共模和差分模式下的性能指标,以实现最佳效果。

    兼容性和支持


    LCF系列共模噪声滤波器具有良好的兼容性,可以与其他标准SMD元件和主流电子设备无缝集成。供应商提供了详细的技术支持文档和售后服务,以帮助用户解决任何可能遇到的问题。若需进一步的帮助,用户可以通过联系当地分销商或访问官方网站获得支持。

    常见问题与解决方案


    1. 焊接过程中的损坏问题
    - 解决方案:严格按照制造商推荐的焊接曲线进行操作,避免过高的焊接温度或长时间的高温暴露。

    2. 设备出现异常噪音
    - 解决方案:检查是否正确安装并考虑更换新的滤波器,确保滤波器型号与应用接口相匹配。

    总结和推荐


    LCF系列共模噪声滤波器凭借其出色的性能和广泛的适用性,在移动设备和便携式设备等领域展现出了强大的竞争力。针对高要求的应用场景,我们强烈推荐选用LCF系列作为共模噪声解决方案。无论是从可靠性还是性能角度来看,LCF系列都是一个值得信赖的选择。

LCF121002C900TG参数

参数
电感值 -
直流电阻
额定电流 150mA
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 90Ω@ 100MHz
长*宽*高 1.27mm*1mm*650μm
通用封装 0504
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LCF121002C900TG厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LCF121002C900TG数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 共模滤波器 LITTELFUSE LCF121002C900TG LCF121002C900TG数据手册

LCF121002C900TG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.506 ¥ 4.2757
10+ $ 0.3473 ¥ 2.9347
100+ $ 0.2749 ¥ 2.2215
1000+ $ 0.2495 ¥ 2.1081
4000+ $ 0.216 ¥ 1.8252
24000+ $ 0.2027 ¥ 1.7124
库存: 8524
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.27
直接购买
加入购物车
