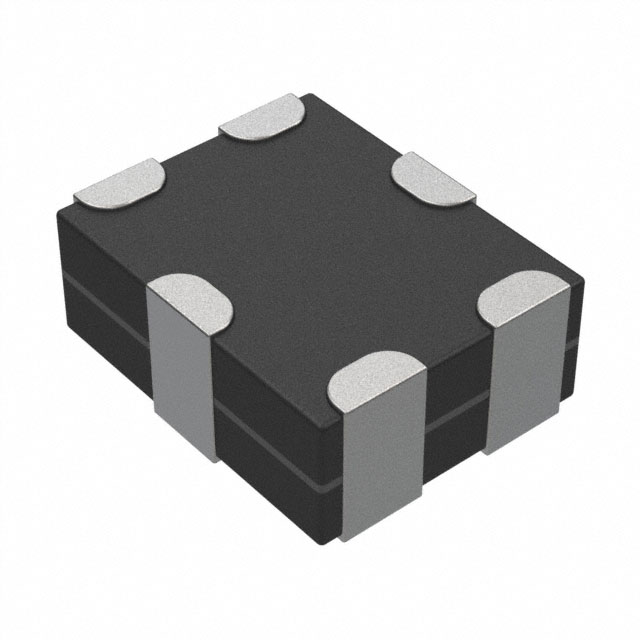

LCFE121002A650TG

产品分类: 共模滤波器
厂牌: LITTELFUSE
产品描述: 5V 100mA 2 65Ω@ 100MHz 4Ω 0504 贴片安装 1.27mm*1mm*650μm
供应商型号: F10196TR-ND
供应商: Digi-Key
标准整包数: 4000
LITTELFUSE 共模滤波器 LCFE121002A650TG

LCFE121002A650TG概述

    LCFE 系列产品综述

    产品简介


    LCFE系列是专为高速差分信号接口(如USB 3.1、USB 3.0、MIPI D-PHY或HDMI)设计的共模噪声滤波器和ESD保护器件。此系列产品在抑制共模噪声方面表现出色,同时对高速差分数据线几乎无影响。广泛应用于智能手机和平板电脑、游戏机、便携设备、消费电子产品等领域。

    技术参数


    - 额定电流: 100mA
    - 最大截止频率: 最高可达10.5GHz(-3dB)
    - 直流电阻: 最低3.0Ω
    - 静电放电保护: 空气±15kV,接触±8kV(符合IEC 61000-4-2 Level 4标准)
    - 耐高温焊接: 260°C,持续10秒
    - 尺寸: 多种尺寸可选,包括0605mm、0806mm、1210mm、1608mm、2012mm和3008mm
    | 型号 | 尺寸 | 额定电流 (mA) | 最大截止频率 (GHz) | 直流电阻 (Ω) | 最大泄漏电流 (μA) | 最大电容 (pF) | 额定电压 (V) |

    | LCFE060502A120TG | 0605 (0202) | 100 | 14.1 | 3.0 | 1.0 | 1.2 | 5 |
    | LCFE080602A250TG | 0806 (0302) | 100 | 7.97 | 5.5 | 1.0 | 1.7 | 5 |

    产品特点和优势


    - 高性能共模噪声过滤: LCFE系列能在不影响高速数据传输的情况下有效过滤共模噪声。
    - 超低剖面设计: 体积小巧,高度低至0.68x0.55x0.35mm,非常适合空间有限的应用。
    - 多层陶瓷结构: 提高可靠性和长期稳定性。
    - 广泛的电压和电流范围: 支持多种不同设备的需求。
    - 符合RoHS标准: 环保且可持续生产。
    - 优越的ESD保护: 确保在高静电环境下也能正常工作。

    应用案例和使用建议


    LCFE系列适用于多种应用场景,包括手机和平板电脑、游戏机、电视和其他消费电子产品。例如,在一个典型的智能手机项目中,LCFE可以用于保护USB 3.1接口免受噪声干扰,从而提高用户体验。此外,考虑到LCFE系列的紧凑尺寸,它特别适合需要节省空间的设计,如穿戴设备和便携式充电器。
    使用建议:
    - 在设计电路时,确保正确配置引脚以实现最佳的噪声过滤效果。
    - 根据具体应用选择合适的型号,例如对于高频信号处理,可以选择更高的截止频率型号。

    兼容性和支持


    LCFE系列与多种主流高速接口标准兼容,如USB 3.1、USB 3.0、MIPI D-PHY和HDMI。制造商提供了详尽的技术文档和支持服务,帮助用户解决任何潜在的问题并优化性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触噪声过滤效果不佳 | 检查所有连接是否正确,确保接地良好 |
    | 温度上升导致性能下降 | 使用适当的散热措施 |
    | 插入损耗较高 | 确认接线质量和长度,避免过长和过细的导线 |

    总结和推荐


    LCFE系列共模噪声滤波器凭借其出色的噪声过滤能力和小尺寸,成为高速接口的理想选择。在各类消费电子产品中,该系列器件能够显著提升系统稳定性和数据传输效率。总体而言,LCFE系列具有广泛的适用性和优良的性价比,强烈推荐在相关应用中使用。
    以上是对LCFE系列电子元器件产品的详细介绍。我们希望这些信息能够帮助您更好地了解该产品,并在您的项目中做出明智的选择。

LCFE121002A650TG参数

参数
线路数量 2
额定电压-AC -
额定电压-DC 5V
阻抗 65Ω@ 100MHz
电感值 -
直流电阻
额定电流 100mA
长*宽*高 1.27mm*1mm*650μm
通用封装 0504
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LCFE121002A650TG厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LCFE121002A650TG数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 共模滤波器 LITTELFUSE LCFE121002A650TG LCFE121002A650TG数据手册

LCFE121002A650TG封装设计

查看详情并下载
Symbol
Footprint
3D Model
