ACS712ELCTR-30A-T

产品分类: 电流传感器
厂牌: XBLW/芯伯乐
产品描述:
供应商型号: ACS712ELCTR-30A-T SOP-8
供应商: 云汉优选
标准整包数: 3000
XBLW/芯伯乐 电流传感器 ACS712ELCTR-30A-T

ACS712ELCTR-30A-T概述

    ACS712 霍尔电流传感器技术手册

    产品简介


    ACS712 是一款高性能霍尔效应电流传感器,能够精确测量交流(AC)或直流(DC)电流。这种传感器具有宽广的应用范围,涵盖工业、消费类及通信类设备,如逆变器电流检测、电机相位电流检测、光伏逆变器等。

    技术参数


    - 工作电压:4.5V~5.5V
    - 静态共模输出点:50%VCC
    - 测量范围:10A/20A/30A
    - 隔离电压:2500V
    - 带宽:120kHz
    - 输出响应时间:4μs(典型值)
    - 工作温度范围:-40℃~150℃
    - 温度稳定性:
    - 1.5%@25℃~150℃
    - 1%@-40℃~25℃
    - 噪声水平:低噪声模拟信号通路
    - 抗干扰能力:强
    - 抗机械应力能力:强,磁场参数不受外界压力影响
    - 静电放电保护:ESD(HBM): 5kV
    - 认证:通过RoHS认证(EU)2015/863

    产品特点和优势


    - 高性能:先进的BCDMOS制造工艺,确保高灵敏度和低噪声。
    - 宽测量范围:可测量从10A到30A的电流。
    - 高带宽:120kHz的高带宽适合快速变化的电流信号。
    - 稳定性:高温度稳定性,适用于严苛的工业环境。
    - 易用性:简单的比例式输出设计,便于系统集成。

    应用案例和使用建议


    应用案例:
    - 逆变器电流检测
    - 电机相位电流检测
    - 光伏逆变器
    使用建议:
    - 传感器在连接时应注意电源和地的正确配置,确保电流路径正确。
    - 使用滤波电容CVcc和CVout有助于减少电磁干扰,提高测量准确性。
    - 在安装过程中要确保传感器与被测电流路径良好接触,避免信号衰减。

    兼容性和支持


    兼容性:

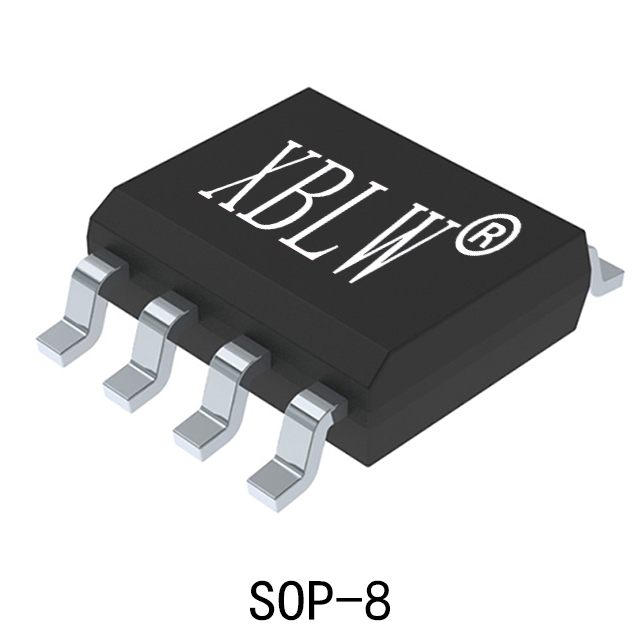

    - ACS712霍尔电流传感器采用SOP-8封装,易于集成到现有的电路板设计中。
    - 其他传感器的替代品需要匹配相似的封装和电气特性,才能实现互换。
    支持:
    - 深圳芯伯乐电子有限公司提供技术支持热线:4009682003,客户可在遇到问题时联系技术支持。

    常见问题与解决方案


    1. 问题:传感器输出异常波动。
    - 解决办法:检查电路连接,确认滤波电容是否正确安装。此外,确保外部电磁干扰最小化。

    2. 问题:传感器输出超出预期范围。
    - 解决办法:重新校准传感器,检查传感器是否已超出工作范围。

    总结和推荐


    总结:
    - ACS712霍尔电流传感器以其高性能、宽测量范围、高带宽和高温度稳定性成为工业应用的理想选择。
    - 高性价比和易于集成的特点使其在各种工业环境中广泛应用。
    推荐:
    - ACS712霍尔电流传感器凭借其优异的性能和稳定的可靠性,推荐用于需要精确电流检测的各种应用场合。

ACS712ELCTR-30A-T参数

参数
检测电流 -
线性度 -
响应时间 -
磁类型 -
最大供电电流 -
灵敏度 -
输出类型 -
精度 -
最小工作供电电压 -
最大工作供电电压 -

ACS712ELCTR-30A-T厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

ACS712ELCTR-30A-T数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 电流传感器 XBLW/芯伯乐 ACS712ELCTR-30A-T ACS712ELCTR-30A-T数据手册

ACS712ELCTR-30A-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 3.24
6000+ ¥ 3.186
9000+ ¥ 3.105
库存: 100000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 9720
