GT712LBDTR-05B

产品分类: 电流传感器
厂牌: XBLW/芯伯乐
产品描述: 工作电压:4.5V~5.5V电流测量范围:5A,灵敏度mV/A(Typ):185,工作温度:-40℃~25℃,高带宽120kHz,ESD(HBM):5KV,隔离电压:2500V
供应商型号: 14M-GT712LBDTR-05B SOP-8
供应商: 云汉优选
标准整包数: 1
XBLW/芯伯乐 电流传感器 GT712LBDTR-05B

GT712LBDTR-05B概述

    # GT712 霍尔电流传感器技术手册

    产品简介


    GT712 是一款高性能霍尔效应电流传感器,能够有效测量交流电流 (AC) 或直流电流 (DC),广泛应用于工业、消费类及通信设备中。其内部集成了高精度低噪声线性霍尔电路和低阻抗主电流环路导体。当被测电流通过主电流环路时,产生的磁场在霍尔电路上感应出相应的电信号,然后经过信号处理电路输出电压信号,使得产品的输出严格正比于测量电流值。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压 | 4.5 | 5 | 5.5 | V |
    | 静态共模输出点 | 50 %VCC|
    | 测量范围 | 5 | 20 | 30 | A |
    | 隔离电压 | 2500 V |
    | 高带宽 | 120 kHz |
    | 输出响应时间 | 4 μs |
    | 稳定性(操作范围) | 1.5 % |
    | 线性误差 0.4 % |
    | 噪声 14.1 mV |
    | 电流路径电阻 | 1.5 | 1.8 mΩ |

    产品特点和优势


    GT712 的显著特点包括:
    - 宽泛的测量范围:支持 5A、20A 和 30A 的电流测量。
    - 高隔离电压:高达 2500V,确保安全性。
    - 强抗干扰能力:适用于复杂电磁环境。
    - 低噪声模拟信号路径:确保信号准确性。
    - 温度补偿功能:保证在不同温度下的一致性。
    - 高可靠性:适用于宽温度范围(-40℃ 至 150℃),并且符合 RoHS 标准。

    应用案例和使用建议


    应用案例
    - 逆变器电流检测:适用于电力转换设备,实时监控电流变化。
    - 电机相电流检测:应用于电机控制系统,确保精准控制。
    - 光伏逆变器:监控太阳能系统的电流输出,提高效率。
    使用建议
    - 滤波设计:在 VCC 和 GND 之间添加滤波电容,以减小噪声影响。
    - 正确接地:确保接地良好,防止电磁干扰。
    - 散热措施:考虑高功率应用时的散热问题,避免过热。

    兼容性和支持


    - 兼容性:GT712 可与其他标准接口设备兼容,适用于多种应用场景。
    - 技术支持:深圳鑫博乐电子有限公司提供全面的技术支持和售后服务。

    常见问题与解决方案


    问题一:传感器无法正常工作
    解决方案:检查电源电压是否在规定的范围内(4.5V~5.5V)。
    问题二:输出电压不稳定
    解决方案:检查输入端电流是否稳定,且避免外界干扰。
    问题三:工作温度超出范围
    解决方案:确保设备在 -40℃ 至 150℃ 范围内使用,必要时增加散热装置。

    总结和推荐


    综合评估
    GT712 霍尔电流传感器以其宽泛的测量范围、高隔离电压和强抗干扰能力成为众多工业应用的理想选择。其稳定性高,适用于各种严苛的工作环境。此外,深圳鑫博乐电子有限公司提供了全面的技术支持,为用户的使用保驾护航。
    推荐使用
    强烈推荐 GT712 用于需要精确电流测量的应用场合,尤其是在逆变器、电机控制和光伏逆变器等领域。

GT712LBDTR-05B参数

参数
响应时间 -
检测电流 -
线性度 -
磁类型 -
最小工作供电电压 -
最大工作供电电压 -
精度 -
最大供电电流 -
灵敏度 -
输出类型 -

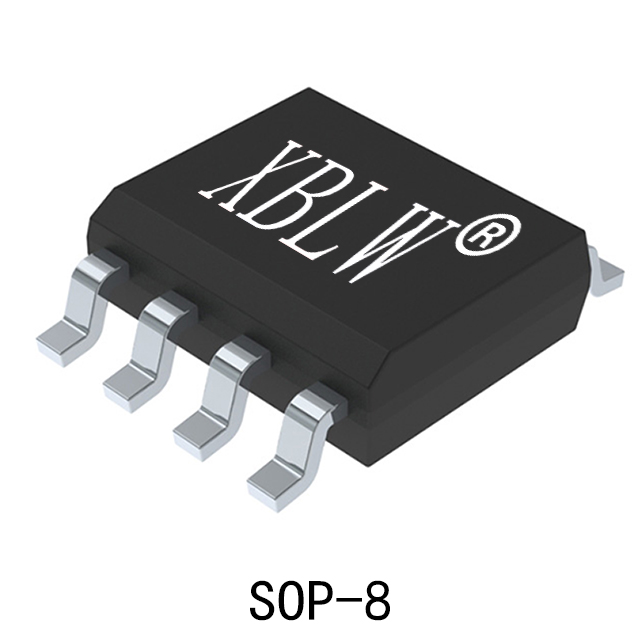

通用封装 SOP-8

GT712LBDTR-05B厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

GT712LBDTR-05B数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 电流传感器 XBLW/芯伯乐 GT712LBDTR-05B GT712LBDTR-05B数据手册

GT712LBDTR-05B封装设计

查看详情并下载
Symbol
Footprint
3D Model
