ERA.0S.304.CLL

产品分类: 圆形连接器
厂牌: LEMO
产品描述: Female Sockets and Male Pins,Push-Pull,Receptacle 焊盘 4pin Brass 7A 金 银色 隔板安装,面板安装
供应商型号: 1124-1450-ND
供应商: Digi-Key
标准整包数: 1

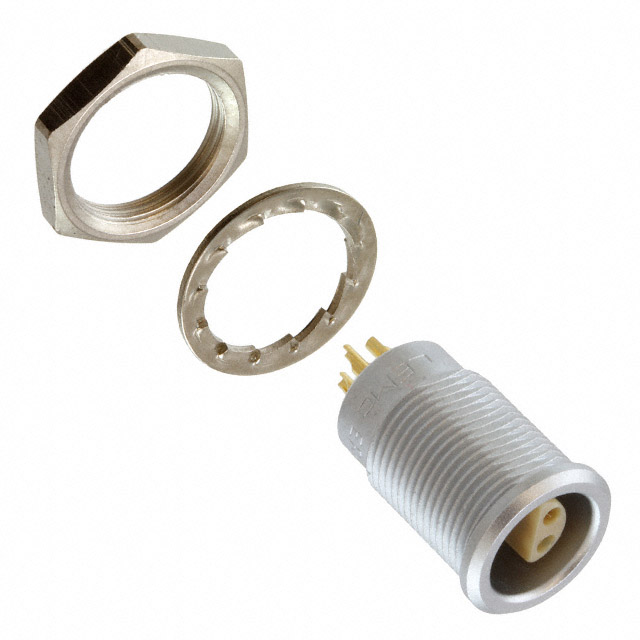

LEMO 圆形连接器 ERA.0S.304.CLL

ERA.0S.304.CLL概述

    # LEMO ERA.0S.304.CLL 技术手册

    产品简介


    LEMO ERA.0S.304.CLL 是一款专为室内使用设计的高性能连接器,适用于音频视频、能源工业、半导体测试测量等领域。它通过固定的前装面板设计,确保了在各种严苛环境下的稳定性能,具备良好的电气特性和机械耐久性。

    技术参数


    | 参数 | 值 |

    | 接触数 | 低电压 4 |
    | 导线尺寸 / AWG | 32 - 24 |
    | 插座 / 接口 | 固定面板前装 |
    | 锁定系统 | 拉推式锁定 |
    | 外套电缆直径 | 1.00 - 8.30 mm |
    | 插入配置值 | 0S.304 - 4 低电压 |
    | 最大电阻 | 6.1 mΩ |
    | 额定电流 | 7 A |
    | 测试电压(交流/直流) | 1060 V (AC), 1500 V (DC) |
    | 接触类型 | 焊接 |
    | 最大实心导体直径 | 0.25 mm² (AWG 24) |
    | 最大绞合导体直径 | 0.14 mm² (AWG 26) |
    | 接触外壳直径 | 0.6 mm (0.024 in) |
    | 接触直径 | 0.7 mm (0.028 in) |
    | 材质 | 黄铜(镀铬,SAE AMS 2460) |
    | 包含配件 | 扭矩扳手和套筒 |

    产品特点和优势


    LEMO ERA.0S.304.CLL 的显著特点是其高可靠性、优异的电气性能和出色的环境适应能力。固定面板前装设计保证了在严苛环境下的稳固安装。拉推式锁定机制确保了快速可靠的插拔操作,且不易误插。其镀铬黄铜材质提升了抗腐蚀和机械磨损的能力,能够应对各种极端温度条件。

    应用案例和使用建议


    应用案例
    LEMO ERA.0S.304.CLL 在半导体制造设备中广泛应用,用于连接各种传感器和测试仪器。在这些应用场景中,其稳定的电气性能和高环境适应性能够确保设备长期稳定运行。
    使用建议
    为了充分发挥其性能,在安装时应注意以下几点:
    - 确保导线选择正确,并按照技术手册推荐的导线尺寸进行安装。
    - 使用专用工具如扭矩扳手确保安装到位并达到规定扭力。
    - 在高温和湿度较高的环境中使用时,定期检查连接器的密封情况以防止水分和灰尘进入。

    兼容性和支持


    LEMO ERA.0S.304.CLL 可与 LEMO 提供的各种配套电缆和工具(如 CMN.04.T28.031PGCE, CTR.75.030.121870G)兼容,以实现最佳性能。LEMO 提供详尽的技术文档和支持服务,帮助用户在安装和使用过程中解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:无法正常解锁
    - 解决方案:检查锁定机构是否有异物阻碍,或尝试使用配套工具进行解锁。
    2. 问题:电气接触不良
    - 解决方案:重新焊接导线,并确保导线压接到位。如果仍然存在问题,检查插座内部是否有损坏。
    3. 问题:连接器过热
    - 解决方案:检查安装环境温度是否过高,调整散热措施或增加风扇冷却装置。

    总结和推荐


    综上所述,LEMO ERA.0S.304.CLL 连接器是一款性能卓越、耐用可靠的连接解决方案,尤其适合于需要高可靠性的应用场合。凭借其稳定的电气性能、优异的环境适应能力和广泛的兼容性,这款连接器无疑是您设备理想的连接选择。因此,我们强烈推荐使用这款产品。

ERA.0S.304.CLL参数

参数
类型 Female Sockets and Male Pins,Push-Pull,Receptacle
颜色 银色
端接 焊盘
额定电流 7A
外壳材料 Brass
针脚数 4pin
触头镀层 - 配接
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

ERA.0S.304.CLL厂商介绍

LEMO是一家瑞士公司,专注于设计和制造精密定制的连接解决方案。公司以其高品质、可靠性和创新性而闻名,产品广泛应用于医疗、工业、音频视频、****、核能和深海等领域。

LEMO的产品主要分为以下几类:
1. 推拉自锁连接器:具有快速连接和断开的特点,适用于需要频繁插拔的应用。
2. 圆形连接器:提供多种尺寸和配置,适用于各种电气和信号传输需求。
3. 高性能连接器:适用于极端环境,如高温、高压、振动等。
4. 光纤连接器:用于光信号传输,适用于高速数据通信。
5. 电源连接器:提供稳定的电源连接,适用于各种电源需求。

LEMO的优势在于:
1. 高品质:所有产品均符合严格的质量标准,确保长期可靠运行。
2. 定制化:提供定制解决方案,满足客户的特定需求。
3. 创新:不断研发新技术,提高产品性能和可靠性。
4. 全球服务:在全球设有销售和服务网络,提供快速响应和支持。

ERA.0S.304.CLL数据手册

厂牌 PDF简要描述 下载
LEMO 圆形连接器 LEMO ERA.0S.304.CLL ERA.0S.304.CLL数据手册

ERA.0S.304.CLL封装设计

查看详情并下载
Symbol
Footprint
3D Model
