首页  >  产品百科  >  LA 25-NP/SP8

LA 25-NP/SP8

产品分类: 电流传感器
厂牌: LEM
产品描述: 1μs 34mA 双向 ±0.2% 2A ±0.5% 通孔安装
供应商型号: SG-LA 25-NP/SP8
供应商: 期货订购
标准整包数: 1

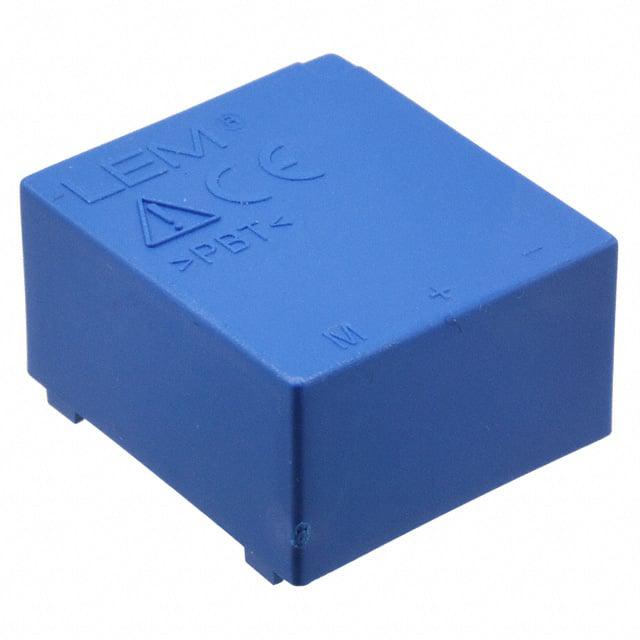

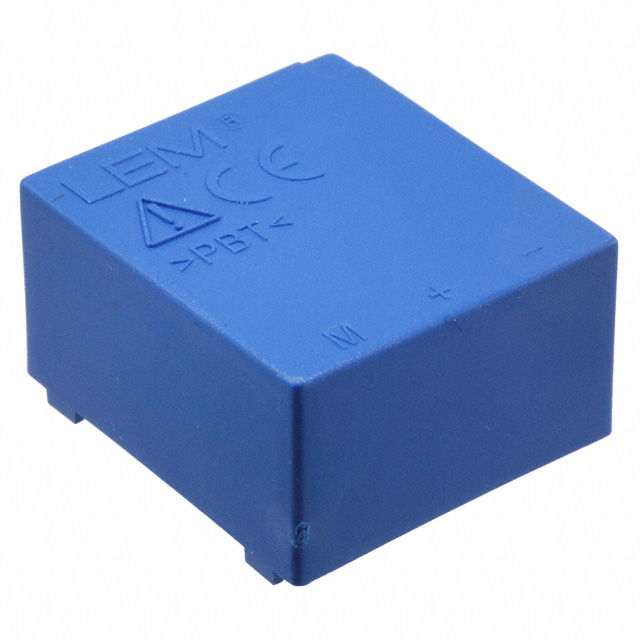

LEM 电流传感器 LA 25-NP/SP8

LA 25-NP/SP8概述

    LA 25-NP/SP8 电流传感器技术手册

    产品简介


    LA 25-NP/SP8 是一款适用于直流、交流及脉冲电流测量的隔离式电流传感器。该传感器通过霍尔效应进行闭环(补偿)电流测量,并采用塑料外壳设计,符合UL 94-V0标准,确保了高度的安全性和可靠性。主要应用于工业领域的各种应用场合,如变频驱动器、伺服电机驱动器、静态转换器、电池供电系统、不间断电源(UPS)和开关模式电源(SMPS)等。

    技术参数


    以下是LA 25-NP/SP8的主要技术参数:
    - 初级额定电流:\( I{PN} \) = 2 A
    - 测量范围:\( I{PM} \) = 0 .. ± 3 A
    - 二次额定电流:\( I{SN} \) = 24 mA
    - 转换比:\( KN \) = 12 : 1000
    - 供电电压:± 15 V(± 5%)
    - 供电电流消耗:10 + \( IS \) mA
    - 精度:\(\epsilon\)L 线性误差 < 0.2%
    - 响应时间:上升到90% \( I{PN} \) 阶跃响应 < 1 µs
    - 频率带宽:DC .. 150 kHz
    - 工作温度范围:环境工作温度 \( TA \) = 0 .. + 70°C
    - 存储温度范围:环境存储温度 \( TS \) = - 25 .. + 85°C
    - 初级线圈电阻:\( RP \) < 12.4 mΩ @ \( TA \) = 25°C
    - 次级线圈电阻:\( RS \) = 110 Ω @ \( TA \) = 70°C
    - 插入电感:\( LP \) = 8 µH
    - 绝缘电阻:\( R{IS} \) > 1500 MΩ @ 500 V, \( TA \) = 25°C

    产品特点和优势


    - 闭环霍尔效应电流传感器:确保高精度和低温度漂移。
    - 隔离塑料外壳:符合UL 94-V0标准,提供卓越的安全性能。
    - 宽频率带宽:从DC到150 kHz,满足多种应用场景需求。
    - 快速响应时间:< 1 µs,适用于高动态应用。
    - 高抗干扰能力:无插入损耗,免受外部干扰影响。
    - 过流保护能力:具有高电流过载能力。

    应用案例和使用建议


    根据EN 50178和IEC 61010-1标准,LA 25-NP/SP8 适用于以下应用:
    - 变频驱动器和伺服电机驱动器
    - 直流电机驱动器的静态转换器
    - 电池供电系统
    - 不间断电源(UPS)
    - 开关模式电源(SMPS)
    - 用于焊接应用的电源
    使用建议:
    - 确保传感器安装后导电部分不可接触。
    - 必须能够切断主电源。
    - 使用适当的防护装置或屏蔽,确保安全。

    兼容性和支持


    该传感器与多种电子设备和电源兼容,符合EN 50178和IEC 61010-1标准。制造商提供技术支持和维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 初始偏置电流过大 | 检查传感器连接是否正确;确保电路负载在正常范围内 |
    | 响应时间不符合要求 | 检查输入信号频率是否超出频率带宽 |

    总结和推荐


    LA 25-NP/SP8 电流传感器凭借其出色的精度、线性度、低温度漂移和快速响应时间,在多种工业应用中表现出色。其广泛的频率带宽和高抗干扰能力使其成为变频驱动器、伺服电机驱动器和焊接电源等领域的理想选择。综上所述,强烈推荐此产品用于需要精确电流测量的应用场合。

LA 25-NP/SP8参数

参数
最小工作供电电压 -
磁类型 双向
最大供电电流 34mA
线性度 ±0.2%
灵敏度 -
最大工作供电电压 -
精度 ±0.5%
检测电流 2A
响应时间 1μs
输出类型 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

LA 25-NP/SP8厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

LA 25-NP/SP8数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM LA 25-NP/SP8 LA 25-NP/SP8数据手册

LA 25-NP/SP8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 520.97
10+ ¥ 482.38
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 520.97
