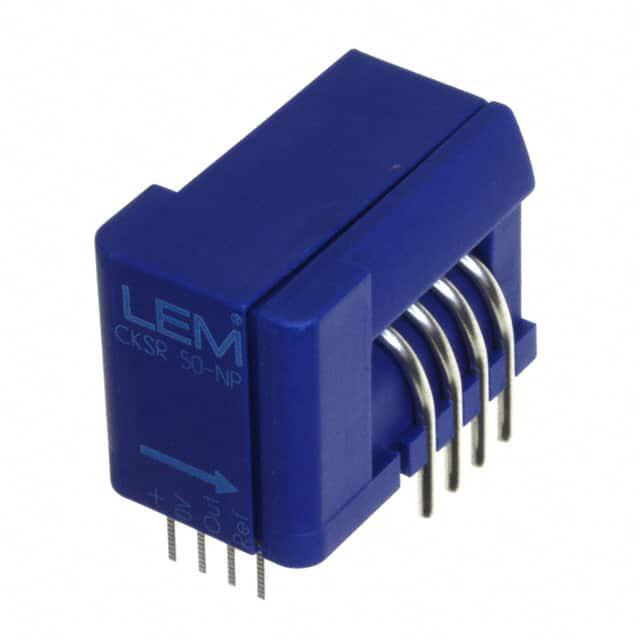

CKSR 50-NP

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, CKSR系列, 50A, 匝数比 50:1
供应商型号: AR_CKSR 50-NP
供应商: 国内现货
标准整包数: 1
LEM 电流传感器 CKSR 50-NP

CKSR 50-NP概述

    CKSR系列电流传感器技术手册解析

    产品简介


    CKSR系列电流传感器 是一款适用于直流、交流及脉冲电流测量的电子元件,具备与初级电路和次级电路之间的电气隔离特性。该系列产品涵盖了CKSR 6-NP、CKSR 15-NP、CKSR 25-NP和CKSR 50-NP四种型号,分别对应不同的额定电流范围(IPN = 6A、15A、25A和50A)。CKSR系列传感器主要应用于变频调速电机驱动、伺服电机驱动、不间断电源系统(UPS)、开关模式电源(SMPS)以及其他需要电流检测的工业应用场合。

    技术参数


    - 输入电流:CKSR 6-NP、15-NP、25-NP和50-NP分别覆盖了6A、15A、25A和50A的输入电流范围。
    - 输出电压:所有型号均提供0至5V的电压输出。
    - 供电电压:4.75V至5.25V的宽电压范围。
    - 温度系数:内部参考电压的温度系数为±5 ppm/K到±50 ppm/K;输出电压的温度系数为±2.3 ppm/K到±6 ppm/K。
    - 电气特性:
    - 精度:全量程误差为±0.7%;温度变化下的精度在±1.15%至±2.4%之间。
    - 线性误差:小于±0.1%。
    - 频率响应:±1 dB带宽为200 kHz,±3 dB带宽为300 kHz。
    - 反应时间:10%和90%满量程阶跃响应时间均为0.3 μs(RL=1kΩ)。

    产品特点和优势


    - 紧凑设计:专为PCB安装而设计,占用空间小。
    - 极低温度漂移:内部参考电压的温度系数低,确保了极高的稳定性。
    - 优良的dv/dt抗扰性:具备出色的快速瞬变抗扰能力,适用于高频率开关电路。
    - 增强的爬电距离和间隙:提高了绝缘性能,适合严苛的应用环境。
    - 参考引脚双模式:提供Ref IN和Ref OUT两种模式,增强了灵活性。

    应用案例和使用建议


    - 变频调速电机驱动:CKSR系列电流传感器广泛应用于变频调速电机驱动系统中,通过精确的电流监测来提升系统的控制精度。
    - 不间断电源系统(UPS):在UPS系统中,CKSR传感器能够提供稳定的电流反馈,确保电源系统的稳定运行。
    - 使用建议:
    - 建议在选择具体型号时,根据实际需求选择合适的额定电流范围。
    - 考虑到温漂的影响,可在应用中采用温度补偿措施以进一步提高精度。
    - 在高动态范围的应用场合,建议采用CKSR 50-NP型号以获得更高的线性度和精度。

    兼容性和支持


    - 标准认证:CKSR系列传感器符合多项国际标准,如EN 50178、IEC 60950-1、IEC 61010-1等。
    - 支持与服务:LEMC公司提供详细的技术支持和售后服务,对于特定应用的咨询和技术问题,可以联系LEMC公司的技术支持部门获取帮助。

    常见问题与解决方案


    1. Q:如何正确安装CKSR系列传感器?
    - A:CKSR系列传感器应安装在适合的应用环境中,确保初级和次级电路之间的电气隔离。具体安装方法请参阅技术手册中的相关章节。

    2. Q:在高温环境下使用CKSR传感器,精度是否会受到影响?
    - A:CKSR系列传感器具备一定的温度补偿能力,但在极端高温环境下可能会影响精度。建议通过适当的散热措施来维持温度在正常范围内。

    总结和推荐


    CKSR系列电流传感器凭借其独特的设计、优秀的电气特性和宽广的应用范围,在工业自动化和电力电子系统中表现出色。无论是小型伺服电机驱动还是大型不间断电源系统,CKSR系列都提供了可靠且精准的电流监测解决方案。综上所述,推荐使用CKSR系列电流传感器以满足各种复杂的应用需求。

CKSR 50-NP参数

参数
响应时间 300ns
最大供电电流 20mA
输出类型 -
灵敏度 12.5
最大工作供电电压 5.25V
检测电流 50A
精度 ±0.8%
最小工作供电电压 4.75V
磁类型 双向
线性度 ±1%
长*宽*高 21.91mm(宽度)*16.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘,管装
