AT 10 B10

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, AT系列, 10A, 匝数比 10:1
供应商型号: 2664106
供应商: 海外现货
标准整包数: 1

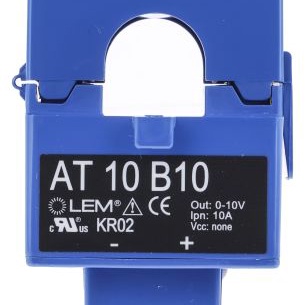

LEM 电流传感器 AT 10 B10

AT 10 B10概述


    产品简介


    本产品是一款交流电流互感器(AC Current Transducer),型号为AT-B10。它主要用于电子测量交流波形电流,提供零至十伏特直流电压输出,比例于初级电流的有效值(RMS)。该传感器采用分芯设计,适用于自动化、监督系统以及安全和状态监测等多种应用场景。

    技术参数


    - 初级额定电流 (IPN):5 A 到 150 A
    - 输出电压 (VOUT):0-10 V DC
    - 负载电阻 (RL):≥ 2 MΩ
    - 供电电压 (VC):自供电
    - 输出钳位电压 (VSZ):15 V
    - 过载能力:连续过载120% IPN,1分钟内可承受150% IPN
    - 频率带宽 (BW):50/60 Hz
    - 精度 (X):在IPN和TA=25℃时,< ± 1.5% IPN(不计偏移)
    - 线性误差 (εL):< ± 0.5% IPN
    - 响应时间 (tr):在IP步进的90%达到响应 < 300 ms
    - 环境温度范围 (TA):-20℃到+60℃
    - 存储温度范围 (TS):-20℃到+85℃
    - 质量 (m):90 g
    - 防护等级 (IPxx):IP40

    产品特点和优势


    - 高隔离度:初级电路与次级电路之间具有高隔离度,确保安全操作。
    - 紧凑型外壳:体积小,安装方便。
    - 成本效益:性价比高,适合大规模部署。
    - 易安装:采用分芯设计,安装过程简便快捷。

    应用案例和使用建议


    应用案例
    - 自动化和监督:用于分布式PLC或远程控制系统的工艺调节,如SCADA软件的应用。
    - 安全和状态监测:用于保护系统和预测性维护,如输送机、泵或HVAC电机的负载监测。
    使用建议
    - 确保接触区域(气隙)清洁无颗粒,以保证最佳性能。
    - 在操作过程中,采取必要措施防止电气冲击。
    - 安装和维护必须在主电源断开的情况下进行。

    兼容性和支持


    - 该产品与其他电子元件和设备兼容性良好,可以轻松集成到各种控制系统中。
    - 厂商提供相应的技术支持和售后服务,确保客户能够获得持续的技术支持。

    常见问题与解决方案


    1. 如何保持接触区域清洁?
    - 定期检查并清洁接触区域,确保无任何颗粒物污染。
    2. 如何避免电气冲击?
    - 确保所有接线端子正确连接,并采取必要的接地措施。
    3. 如何确保安装过程的安全?
    - 在操作前请仔细阅读产品说明书,并由受过培训的专业人员进行安装。

    总结和推荐


    总体而言,AT-B10交流电流互感器具有出色的性能和可靠性,适用于多种工业自动化和监控应用场景。其紧凑的设计、高隔离度和易于安装的特点使其在市场上具备较强的竞争力。因此,我们强烈推荐这一产品给需要精确电流测量和监控的应用场景。
    如果你正在寻找一个稳定可靠的交流电流传感器,AT-B10无疑是一个理想的选择。

AT 10 B10参数

参数
精度 -
线性度 -
最大工作供电电压 -
灵敏度 -
磁类型 -
最小工作供电电压 -
响应时间 -
输出类型 -
检测电流 -
最大供电电流 -
长*宽*高 44.5mm(宽度)*78mm(高度)
安装方式 导线安装

AT 10 B10厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

AT 10 B10数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM AT 10 B10 AT 10 B10数据手册

AT 10 B10封装设计

查看详情并下载
Symbol
Footprint
3D Model
