首页  >  产品百科  >  HO 8-NP-0000

HO 8-NP-0000

产品分类: 电流传感器
厂牌: LEM
产品描述: 3.5μs 25mA 双向 ±0.5% 8A ±1% 通孔安装
供应商型号: 2664220
供应商: element14
标准整包数: 1

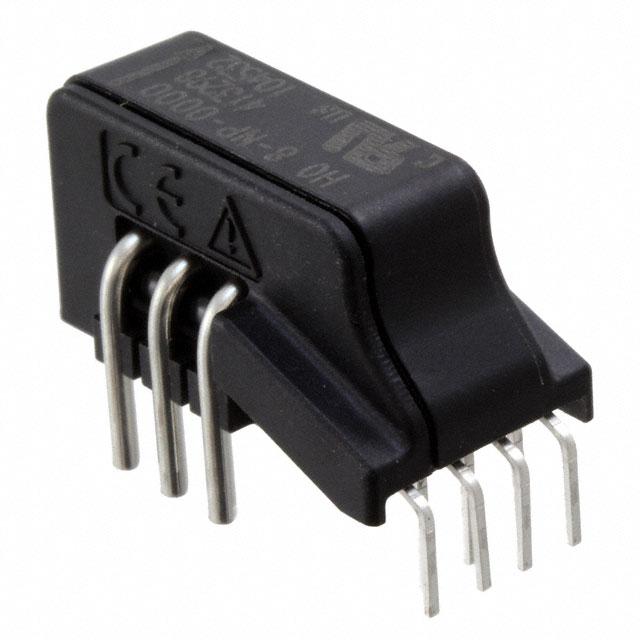

LEM 电流传感器 HO 8-NP-0000

HO 8-NP-0000概述


    产品简介


    HO-NP系列电流传感器是LEM公司生产的一种用于电子测量的电流传感设备,适用于直流、交流以及脉冲电流等多种电流类型的测量。其核心功能在于实现原边和副边电路之间的电气隔离,确保测量过程的安全性和准确性。该系列产品具有高灵敏度、低功耗等特点,广泛应用于工业控制和电力系统等领域。

    技术参数


    | 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
    ||
    | 最大供电电压 | UC max | V 6.5
    | 最高初级导体温度 | TB max | °C 120
    | 静电放电电压(HBM)| UESD HBN | kV 2
    | 绝缘测试电压(AC) | Ud | kV 4.3
    | 冲击耐受电压 | UNi | kV 8
    | 输出电压范围 | Vout | V 0...5
    | 输出电压 @ IP = 0 | Vout | V Vref+VOE
    | 理论敏感度 | Gth | mV/A | 100 800
    | 线性误差 | εL | % 0.5 | 0.8

    产品特点和优势


    HO-NP系列电流传感器具有以下特点和优势:
    - 小型化设计:节省空间,适用于各种紧凑型应用场景。
    - 宽电流测量范围:仅需一种设计即可覆盖广泛的初级电流范围。
    - 高抗干扰能力:保证在强干扰环境下仍能保持准确测量。
    - 快速响应时间:提高了系统的实时处理能力。
    - 高标准认证:通过EN 50178、IEC 61010-1等标准认证,确保产品在工业环境下的可靠性和安全性。

    应用案例和使用建议


    HO-NP系列电流传感器广泛应用于多种场合,例如变频驱动器、静态转换器、电池供电系统、不间断电源系统(UPS)、开关电源(SMPS)、焊接电源、太阳能逆变器以及组合箱等。建议在实际应用中根据具体需求选择合适的型号和安装方式,以充分发挥其性能优势。

    兼容性和支持


    HO-NP系列电流传感器支持与多种电子元器件和设备进行兼容使用,确保整体系统的一致性和可靠性。制造商提供相应的技术支持和售后服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题:输出电压不稳定
    解决方案:检查供电电压是否稳定,确保供电符合要求。
    - 问题:测量误差较大
    解决方案:重新校准参考电压,调整参考电压至指定范围。
    - 问题:无法正常启动
    解决方案:检查连接线路是否正确,确保电源和信号线无误。

    总结和推荐


    总体来看,HO-NP系列电流传感器凭借其卓越的技术性能、广泛的应用范围以及可靠的兼容性,是一款值得信赖的产品。无论是对于工业控制系统还是电力系统,该系列产品都能够提供精准、稳定的电流测量解决方案。因此,我强烈推荐使用HO-NP系列电流传感器,以满足您的实际需求。

HO 8-NP-0000参数

参数
输出类型 -
精度 ±1%
磁类型 双向
检测电流 8A
最大供电电流 25mA
最大工作供电电压 -
线性度 ±0.5%
响应时间 3.5μs
灵敏度 -
最小工作供电电压 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HO 8-NP-0000厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HO 8-NP-0000数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HO 8-NP-0000 HO 8-NP-0000数据手册

HO 8-NP-0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 94.67
10+ ¥ 74.94
25+ ¥ 71
80+ ¥ 61.14
600+ ¥ 57.2
1200+ ¥ 54.24
库存: 719
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 94.67
