HTFS 400-P

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, HTFS系列, 600A, 匝数比 600:1
供应商型号: ZT-HTFS 400-P
供应商: 海外现货
标准整包数: 1

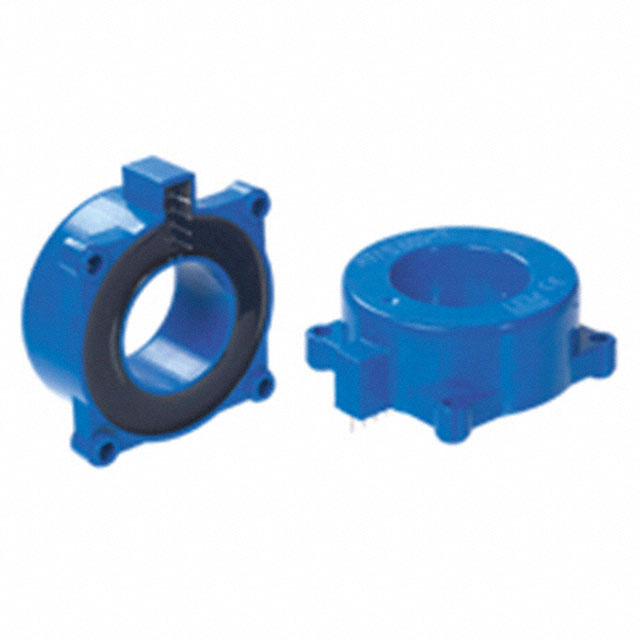

LEM 电流传感器 HTFS 400-P

HTFS 400-P概述

    HTFS 200..800-P电流互感器技术手册

    产品简介


    HTFS 200..800-P电流互感器是一款专为直流、交流及脉冲电流测量设计的高精度电子元件。该电流互感器采用霍尔效应测量原理,具备初级电路与次级电路之间的电气隔离功能,适用于多种工业应用场景,如叉车驱动、变频器控制、直流电机驱动、电池供电系统、不间断电源(UPS)及开关模式电源供应器(SMPS)等。其卓越的测量精度和稳定性使其成为电力监控、工业自动化和新能源应用的理想选择。

    技术参数


    - 额定输入电流(IPN)范围: 200 A ~ 800 A
    - 可测电流范围:
    - HTFS 200-P: ±300 A
    - HTFS 400-P: ±600 A
    - HTFS 600-P: ±900 A
    - HTFS 800-P: ±1200 A
    - 输出电压(Vout):
    - @ IP = 0: Vref ±0.025 V
    - @ IP: Vref ±(1.25 · IP/IPN) V
    - 参考电压(Vref):
    - 输出阻抗: 200 Ω
    - 负载阻抗: ≥200 kΩ
    - 噪声输出电压(DC~20 MHz): <40 mVpp
    - 电源电压(UC): 5 V (±5%)
    - 电流消耗(@ UC = 5 V): 19 mA (典型) / 25 mA (最大)
    - 温度系数:
    - Vref温度系数: ≤±190 ppm/K
    - Vout温度系数: ≤±420 ppm/K
    - 磁偏置电压(VOM): @ IP = 0且指定RM,3倍IPN DC过载后<±0.5%
    - 频率响应:
    - 动态带宽(-3 dB): DC ~ 240 kHz

    产品特点和优势


    HTFS 200..800-P电流互感器的主要特点包括:
    - 霍尔效应测量原理:提供高精度测量。
    - 电气隔离:有效隔离初级电路和次级电路,避免干扰。
    - 低功耗:仅需单个+5V电源供电。
    - 耐温范围:工作温度范围宽广,从-40°C到+105°C。
    - 绝缘塑料外壳:符合UL 94-V0标准,确保安全可靠。
    - 小尺寸和节省空间:适合紧凑型设计。
    - 高抗干扰性:在复杂电磁环境下仍能保持高性能。

    应用案例和使用建议


    HTFS 200..800-P电流互感器广泛应用于各种工业领域,例如:
    - 叉车驱动:监测电动机驱动系统的电流。
    - 变频器控制:用于速度和功率调节。
    - 静态转换器:用于DC电机驱动的电流测量。
    - 不间断电源(UPS):监控和保护电池供电系统。
    在使用过程中,应注意以下几点:
    - 确保供电电压稳定在5V(±5%)范围内。
    - 注意安装环境温度,避免超过120°C。
    - 避免负载阻抗低于200 kΩ,以免影响测量精度。
    - 定期检查电源和接地连接,确保无故障运行。

    兼容性和支持


    HTFS 200..800-P电流互感器具有良好的兼容性,可以与各种标准电源和控制器兼容。厂商提供了详细的用户手册和技术支持,包括安装指导和常见问题解答。用户可以通过官方渠道获取技术支持和售后服务,确保设备的正常运行和维护。

    常见问题与解决方案


    - Q: 电流互感器在何种条件下会过载?
    - A: 当输入电流超过额定值(IPN)3倍时,可能引起过载。过载后,VOM值应在±0.5%以内。

    - Q: 电源电压超出范围会导致什么后果?
    - A: 电源电压超出5V(±5%)范围可能导致测量不准确或损坏。建议在安装前校准电源电压。

    总结和推荐


    HTFS 200..800-P电流互感器凭借其高精度、宽温度范围和良好的电气隔离性能,在众多工业应用场景中表现出色。其独特的设计使其成为工业自动化和新能源领域的理想选择。综上所述,我们强烈推荐HTFS 200..800-P电流互感器用于需要高精度和稳定性的电流测量场合。

HTFS 400-P参数

参数
最小工作供电电压 -
精度 ±1%
线性度 ±0.5%
最大供电电流 25mA
磁类型 双向
响应时间 3.5μs
输出类型 -
检测电流 400A
灵敏度 -
最大工作供电电压 -
长*宽*高 40mm(宽度)*46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

HTFS 400-P厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HTFS 400-P数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HTFS 400-P HTFS 400-P数据手册

HTFS 400-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
