HX 10-NP

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, HX系列, 10A
供应商型号: 1617426
供应商: 海外现货
标准整包数: 1

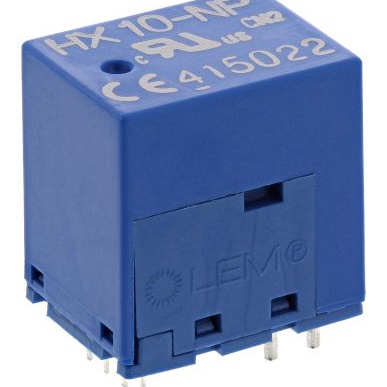

LEM 电流传感器 HX 10-NP

HX 10-NP概述

    电子元器件产品技术手册:LEM电流传感器HX 05..15-NP

    产品简介


    LEM电流传感器HX 05..15-NP是一款专门用于电子测量的电流传感器,可以测量直流(DC)、交流(AC)、脉冲以及混合电流,适用于广泛的电流范围。该产品主要用于工业应用,如开关电源(SMPS)、变频驱动、不间断电源(UPS)、电气设备、电池供电应用以及直流电机驱动等领域。

    技术参数


    - 电流测量范围:±5A至±15A(扩展测量范围为3倍IPN)
    - 额定电压:±12V至±15V
    - 输出电压:@ ±IPN时输出电压为±4V
    - 内部电阻:<50Ω
    - 负载电阻:≥10kΩ
    - 供应电压精度:±5%
    - 功耗:<±15mA
    - 精度:@ IPN, TA = 25°C时,不包含偏移<±1% IPN
    - 线性误差:<±1% IPN
    - 响应时间:至90% IPN步骤时<3μs
    - 频率带宽:-3dB时为50kHz
    - 工作温度范围:-25°C至+85°C
    - 存储温度范围:-25°C至+85°C
    - 隔离特性:初级到次级>3kV;初级1到初级2>1kV;部分放电熄灭电压rms≥1kV;冲击耐压电压1.2/50μs≥6kV

    产品特点和优势


    LEM电流传感器HX 05..15-NP的主要特点如下:
    - 高隔离电压:初级到次级隔离电压>3kV,确保了在高功率电路中的安全隔离。
    - 低插入损耗:相较于其他电流传感器,HX 05..15-NP的插入损耗更低,提升了系统的整体效率。
    - 易于安装:采用自动处理系统,便于安装和维护。
    - 小尺寸和节省空间:紧凑的设计使得该产品能够在有限的空间内安装。
    - 强抗干扰能力:对电磁干扰具有高度的免疫力,提高了信号的稳定性和准确性。

    应用案例和使用建议


    LEM电流传感器HX 05..15-NP广泛应用于各种工业场合,例如:
    - 开关电源(SMPS):准确测量输入电流,保障电源系统的正常运行。
    - 变频驱动:实时监控电机电流,优化驱动性能。
    - 不间断电源(UPS):监测电池充电状态和负载电流,确保持续供电。
    使用建议:
    - 选择合适型号:根据不同的电流测量需求选择相应的型号(HX 05-NP, HX 10-NP, HX 15-NP)。
    - 合理布置:避免放置在高电磁干扰区域,以提高测量精度。
    - 正确连接:遵循制造商的接线指南,确保安全和准确性。

    兼容性和支持


    LEM电流传感器HX 05..15-NP与市面上多数电气设备和电子元器件具有良好的兼容性。厂家提供了详细的安装和使用说明,以及必要的技术支持和售后服务。如有疑问,可随时联系厂家获得帮助。

    常见问题与解决方案


    - Q: 如何正确接线?
    - A: 参考产品手册中的接线图,按照正确的顺序连接信号和电源线。
    - Q: 测量结果出现偏差怎么办?
    - A: 检查是否有电磁干扰源,并调整安装位置;确认所有连接无误,再重新测量。
    - Q: 需要定期校准吗?
    - A: 定期进行校准是保持测量精度的关键步骤,建议每年至少进行一次校准。

    总结和推荐


    LEM电流传感器HX 05..15-NP凭借其出色的隔离性能、低插入损耗和高精度,成为了工业应用中不可或缺的重要组件。它的易安装、高效能和广泛的适用范围使其在市场上具有很强的竞争力。我们强烈推荐在需要高精度电流测量的应用中使用此产品。

HX 10-NP参数

参数
直流电阻(DCR) -
额定电流 ±60A
频率范围 -
电感值 -
匝数比 -
ET(伏特-时间) -
电流比 -
长*宽*高 19mm(宽度)*30.2mm(高度)
安装方式 PCB安装,板安装

HX 10-NP厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HX 10-NP数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HX 10-NP HX 10-NP数据手册

HX 10-NP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 107.6142
10+ ¥ 107.6142
25+ ¥ 105.6925
50+ ¥ 105.6925
100+ ¥ 103.7709
500+ ¥ 103.7709
1000+ ¥ 103.7709
库存: 83
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 107.61
