HO 10-P-0000

产品分类: 电流传感器
厂牌: LEM
产品描述: 25:1 -25A~25A 25:1 面板安装 23.94mm(宽度)*20.9mm(高度)
供应商型号: 1383460
供应商: 欧时
标准整包数: 1

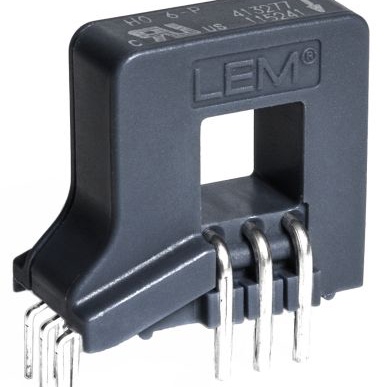

LEM 电流传感器 HO 10-P-0000

HO 10-P-0000概述


    产品简介


    HO-P系列电流传感器 是LEM公司设计的一种适用于多种工业应用的电子测量装置。这些传感器采用霍尔效应原理进行电流测量,并且具有初级电路和次级电路之间的电气隔离。主要功能是测量直流、交流或脉冲电流,适合于各种电力转换应用,例如变频驱动、静态转换器、不间断电源(UPS)、开关模式电源(SMPS)等。HO-P系列的产品型号包括HO 6-P、HO 10-P和HO 25-P,分别对应不同的额定电流值(IPN):6A、10A和25A。

    技术参数


    HO-P系列技术参数摘要
    | 参数名称 | 符号 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
    ||
    | 额定电流 | IPN | A | 6 | 10 | 25 | 不同型号对应不同值 |
    | 测量范围 | IPM | A | -20 | - | 20 | 取决于具体型号 |
    | 工作电压 | UC | V | 4.5 | 5 | 5.5
    | 电流消耗 | IC | mA | 19 | 25
    | 输出电压范围 | VOUT | V | -2 | - | 2
    | 过流检测阈值 V | 2.6×IPN | 2.9×IPN | 3.2×IPN | 峰值值 |
    | 绝缘测试电压 | Ud | kV 4.3
    | 响应时间 | tr | µs | 2 | 3.5
    | 频带宽度 | BW | kHz 250

    产品特点和优势


    HO-P系列电流传感器的优势和特点:
    - 体积小巧:占用空间小,非常适合紧凑型应用。
    - 单设计宽电流范围:仅需一种设计即可覆盖广泛的初级电流范围。
    - 高抗干扰能力:对外部干扰具有很强的免疫力。
    - 绝缘能力强大:达到8mm的爬电距离,确保安全操作。
    - 快速响应:具有出色的动态响应能力,适合快速变化的应用环境。

    应用案例和使用建议


    应用案例及使用建议:
    HO-P系列传感器广泛应用于多个行业,如变频驱动系统、电机驱动器、电池供电系统、不间断电源(UPS)、开关模式电源(SMPS)、焊接电源和太阳能逆变器等。实际使用中,推荐根据具体应用场景选择合适的型号。例如,在高温环境下工作时,应优先考虑使用更大额定电流的型号(如HO 25-P),以保证可靠运行。此外,为确保最佳性能,应遵循制造商提供的安装和连接指南。

    兼容性和支持


    兼容性和支持:
    - 标准兼容性:HO-P系列符合多项国际标准,如EN 50178、IEC 61010-1、IEC 61326-1、UL 508等,确保其在多国市场的合规性。
    - 技术支持:LEM公司提供全面的技术支持,包括产品文档、在线工具和客户服务,以帮助客户顺利完成安装和调试。

    常见问题与解决方案


    常见问题与解决方案:
    - 问题:过流检测阈值设定不当,导致误报。
    解决方案:请检查设置的过流检测阈值是否与实际需求匹配,必要时调整阈值至合理范围。

    - 问题:设备在高温度环境中表现不佳。
    解决方案:根据实际工作环境选择合适的工作温度范围内的型号,或者考虑增加散热措施以降低温度影响。

    总结和推荐


    总结和推荐:
    总体而言,HO-P系列电流传感器凭借其紧凑设计、宽泛的电流测量范围、出色的抗干扰能力和高速响应,在众多工业应用中展现出色的表现。无论是小型控制板还是大型电力转换设备,均可通过灵活选择合适的型号来满足其需求。鉴于其卓越的性能和广泛的适用性,强烈推荐HO-P系列电流传感器用于需要精确电流测量的各种工业应用场合。

HO 10-P-0000参数

参数
电流比 25:1
直流电阻(DCR) -
额定电流 -25A~25A
频率范围 -
电感值 -
匝数比 25:1
ET(伏特-时间) -
长*宽*高 23.94mm(宽度)*20.9mm(高度)
安装方式 面板安装

HO 10-P-0000厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HO 10-P-0000数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HO 10-P-0000 HO 10-P-0000数据手册

HO 10-P-0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
