HO 180-P

产品分类: 电流传感器
厂牌: LEM
产品描述: 3.5μs 25mA 双向 ±0.5% 180A ±1% 通孔安装
供应商型号: SG-HO 180-P
供应商: 期货订购
标准整包数: 1

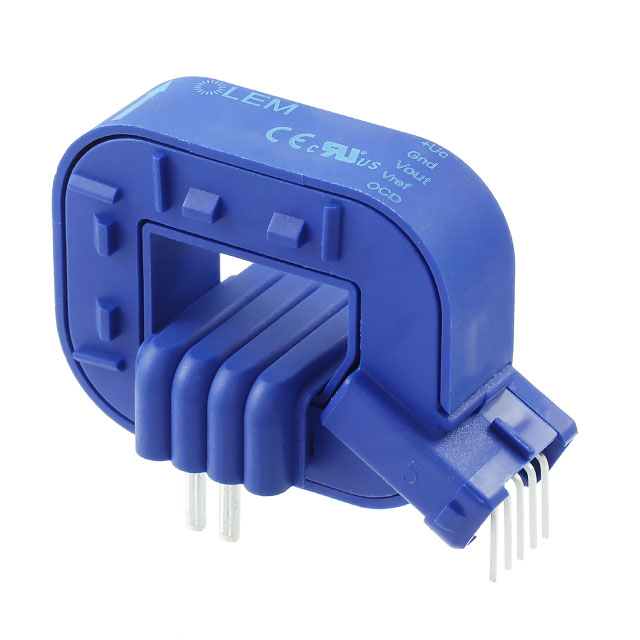

LEM 电流传感器 HO 180-P

HO 180-P概述


    产品简介


    产品名称:电流互感器HO-P系列
    基本介绍:
    HO-P系列电流互感器是一款开环多量程电流传感器,适用于直流、交流、脉冲等电流的电子测量。其主要功能是实现初级与次级电路之间的电气隔离。这些电流互感器特别适合应用于工业控制设备和电力转换系统中。
    主要应用领域:
    - 变速和伺服电机驱动器
    - 直流电机驱动用静止变流器
    - 电池供电的应用场合
    - 不间断电源(UPS)
    - 开关模式电源供应(SMPS)
    - 焊接电源
    - 组合箱
    - 最大功率点跟踪(MPPT)

    技术参数


    基本规格:
    - 型号:HO 60-P, HO 100-P, HO 120-P, HO 150-P, HO 180-P, HO 240-P, HO 250-P
    - 额定电流:60A至250A
    - 供电电压:+4.5V至+5.5V
    - 过电流检测:2.93×IPN峰值值
    - 参考电压:2.48V至2.52V
    - 响应时间:3.5µs(50A/µs时达到90%)
    - 频率带宽:100kHz(-3dB)
    环境要求:
    - 工作温度范围:-40°C至105°C
    - 存储温度范围:-40°C至105°C
    尺寸:
    - 孔径:15mm x 8mm
    - 重量:34g

    产品特点和优势


    - 低偏移漂移:确保测量精度长期稳定
    - 快速响应:3.5µs内可达到90%响应
    - 紧凑设计:适合THT(通孔焊接)安装,占用空间小
    - 8mm爬电距离和间隙:满足严格的安全标准
    - 过电流检测功能:可主动保护设备免受过载损害
    - 内置EEPROM:便于用户调整参数
    - 电气隔离:确保安全性

    应用案例和使用建议


    - 案例1:变频器驱动
    在电动机控制系统中使用时,该传感器能够准确监测和反馈电流数据,确保系统稳定运行。

    - 案例2:开关电源
    在需要高精度电流监控的开关电源系统中,这款传感器提供了出色的性能和可靠性。
    使用建议:
    - 尽量减少负载电容,以确保传感器的精度和稳定性。
    - 使用合适的电源供应,以避免过压或欠压情况。
    - 仔细规划布局,保证传感器与负载之间的信号路径最短,提高抗干扰能力。

    兼容性和支持


    - 认证标准:
    - IEC 61800-1:1997
    - IEC 61800-2:2015
    - IEC 61800-3:2004
    - IEC 61800-5-1:2007
    - IEC 62109-1:2010
    - UL 508:2013
    - 与其他设备的兼容性:支持多种认证标准,可以在不同应用场景中广泛兼容。
    - 厂商支持:提供详细的技术文档和现场支持服务。

    常见问题与解决方案


    - 问题1:安装后传感器输出异常
    - 解决办法:检查电源电压是否符合要求,确认负载电容不超过规定值。

    - 问题2:系统稳定性差
    - 解决办法:使用外部参考电压,并且优化电路布局,减少干扰源。

    总结和推荐


    HO-P系列电流互感器凭借其精确的测量能力和高可靠性,成为了许多关键应用场合的理想选择。它在电机驱动、电源管理和焊接应用等领域表现出色,具有很高的市场竞争力。总的来说,这是一款性能优异、应用广泛的电流传感器,强烈推荐给对电流测量有高精度需求的应用场景。

HO 180-P参数

参数
线性度 ±0.5%
精度 ±1%
最大工作供电电压 -
输出类型 -
检测电流 180A
响应时间 3.5μs
最小工作供电电压 -
最大供电电流 25mA
灵敏度 -
磁类型 双向
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HO 180-P厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HO 180-P数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HO 180-P HO 180-P数据手册

HO 180-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
