HTA 500-S

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, HTA系列, 1000A, 匝数比 1000:1
供应商型号: 2072928
供应商: 海外现货
标准整包数: 1

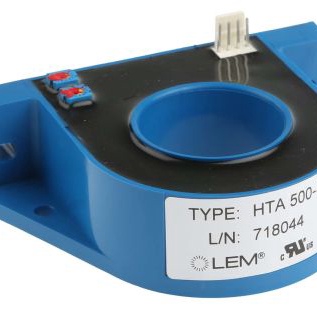

LEM 电流传感器 HTA 500-S

HTA 500-S概述


    产品简介


    HTA 100 ... 1000-S 电流传感器
    HTA系列电流传感器是LEM公司开发的一种用于电子测量直流、交流和脉冲电流的产品。该传感器通过霍尔效应实现开放式回路,具有良好的线性度和高精度。HTA系列适用于各种工业应用,包括变频驱动、伺服电机驱动、不间断电源(UPS)和焊接电源等。

    技术参数


    | 参数 | 值 |

    | 额定电流(IPN) | 100 ... 1000 A |
    | 输出电压(Vout) | ±4 V |
    | 供电电压(UC) | ±15 V |
    | 电流消耗(IC) | < 25 mA |
    | 温度系数(TCVOE) | < ±1 mV/K |
    | 响应时间(tr) | < 3 µs |
    | 工作温度范围(TA) | -25 ... +85 °C |
    | 贮存温度范围(TS) | -25 ... +85 °C |
    | 隔离耐压(Ud) | 4.0 kV |
    | 冲击耐压(ÛW) | > 7.3 kV |

    产品特点和优势


    HTA系列电流传感器具备多个独特优势:
    - 非常高的线性度和精度:能够确保电流测量的准确性。
    - 低温度漂移:使传感器在不同温度下的表现更加稳定。
    - 宽频率带宽:可达DC至50kHz。
    - 低插入损耗:在不影响电路正常运行的情况下,提供精确的电流测量。
    - 高抗外部干扰能力:提高在复杂电磁环境中工作的可靠性。

    应用案例和使用建议


    HTA系列电流传感器广泛应用于工业领域,如变频驱动和伺服电机驱动、电池供电的应用和焊接电源等。为了达到最佳性能,在安装时应遵循特定的要求,如确保初级导体完全填充初级孔以获得更好的动态性能。

    兼容性和支持


    HTA系列电流传感器可以与大多数标准工业电子设备兼容。制造商提供了详细的安装和操作指南,以帮助用户更好地使用和维护产品。此外,对于特殊需求或定制版本,客户可以通过联系制造商获得支持。

    常见问题与解决方案


    - 问题:如何确保传感器的输出电压保持在指定范围内?
    - 解决办法: 确保负载电阻(RL)大于1kΩ(0°C到+70°C),且大于3kΩ(-25°C到+85°C)。

    - 问题:传感器在高温环境下工作时会出现什么问题?
    - 解决办法: 遵循手册中的建议,在温度范围-25°C到+85°C内进行安装。若温度超过90°C,则可能会影响初级导体的工作性能。

    总结和推荐


    HTA系列电流传感器以其优秀的线性度、精度和广泛的频率响应,成为工业应用中理想的电流测量解决方案。无论是在变频驱动还是焊接电源等应用中,HTA系列传感器都能展现出卓越的性能。对于需要高精度和稳定性的工业项目,强烈推荐使用HTA系列电流传感器。

HTA 500-S参数

参数
磁类型 双向
线性度 ±0.5%
输出类型 -
检测电流 500mA
灵敏度 -
最大工作供电电压 -
最大供电电流 25mA
响应时间 3μs
精度 ±1%
最小工作供电电压 -
长*宽*高 90mm(宽度)*70mm(高度)
安装方式 底座安装
包装方式 散装

HTA 500-S厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HTA 500-S数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HTA 500-S HTA 500-S数据手册
