HX 10-P/SP2

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, HX系列, 10A
供应商型号: 1617421
供应商: 海外现货
标准整包数: 1

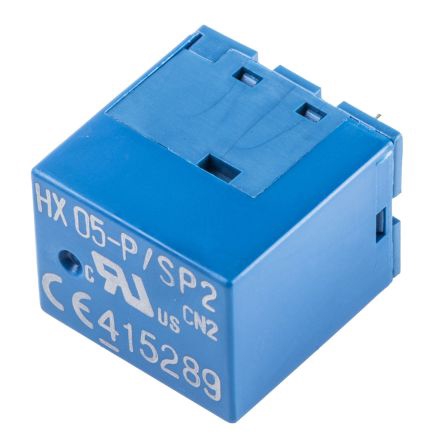

LEM 电流传感器 HX 10-P/SP2

HX 10-P/SP2概述

    电流传感器 HX 03 ... 50-P/SP2 系列技术手册

    1. 产品简介


    电流传感器 HX 03 ... 50-P/SP2 系列是专为电子测量直流、交流及脉冲电流设计的产品。这些传感器采用了霍尔效应原理,能够实现初级电路和次级电路之间的电气隔离。它们被广泛应用于变频驱动器、伺服电机驱动器、电池供电系统、不间断电源(UPS)、开关电源(SMPS)以及各类家用电器和工业设备中。

    2. 技术参数


    | 参数 | 描述 |

    | 初级额定电流 IPN | ±9 A 至 ±50 A |
    | 初级测量范围 | ±15 A 至 ±150 A |
    | 初级导体直径 | 0.6 mm 至 1.2 mm × 6.3 mm |
    | 输出电压 Uout | ±0.625 V |
    | 输出内阻 Rout | < 50 Ω |
    | 负载电阻 RL | ≥ 2 kΩ |
    | 供电电压 UC | +12 V 至 +15 V |
    | 电流消耗 IC | < 15 mA |
    | 精度 ε | ≤ ±1 % IPN |
    | 线性误差 εL | 0... ±IPN ≤ ±1 % IPN |
    | 电气偏置电压 UOE | +2.5 V ±50 mV |
    | 延迟时间 tD | ≤ 3 µs |
    | 频率带宽 BW | 50 kHz |
    | 工作温度范围 TA | -25 °C 至 +85 °C |

    3. 产品特点和优势


    特点:
    - 使用霍尔效应测量原理。
    - 初级和次级电路之间有电气隔离。
    - 绝缘电压可达 3000 V。
    - 低功耗。
    - 测量范围扩展至 3 × IPN。
    - 电源电压范围为 +12 V 至 +15 V。
    - 绝缘塑料外壳符合 UL 94-V0 认证标准。
    优势:
    - 低插入损耗。
    - 便于安装和自动处理系统集成。
    - 小巧尺寸和节省空间。
    - 高抗外部干扰能力。

    4. 应用案例和使用建议


    应用案例:
    - 变频驱动器和伺服电机驱动器。
    - 直流电机驱动器的静态转换器。
    - 电池供电的应用。
    - 不间断电源(UPS)。
    - 开关电源(SMPS)。
    - 各类家用电器和工业设备。
    使用建议:
    - 当 IP 流向箭头方向时,Uout 为正。
    - 初级导体温度不应超过 100 °C。
    - 安装时,不应施加额外力到初级和次级端子上,且对初级端子施加的力应限制在 10 N 以下。

    5. 兼容性和支持


    该系列电流传感器适用于多种电子设备,符合 EN 50178 和 IEC 61010-1 标准。供应商提供相应的支持和维护服务,确保设备正常运行。

    6. 常见问题与解决方案


    问题 1:如何确定传感器的初级电流范围?
    - 解决方案:根据型号选择对应的初级电流范围。例如,HX 03-P/SP2 的范围是 ±9 A。
    问题 2:传感器的最大工作温度是多少?
    - 解决方案:传感器的工作温度范围为 -25 °C 至 +85 °C。
    问题 3:如何正确安装传感器?
    - 解决方案:确保不施加额外力到端子上,且对初级端子施加的力应限制在 10 N 以下。

    7. 总结和推荐


    总结:
    电流传感器 HX 03 ... 50-P/SP2 系列具备高精度、宽测量范围和良好的电气隔离特性,适合多种应用场合。其小尺寸和低功耗设计使其成为各种电子设备的理想选择。
    推荐:
    我们强烈推荐使用该系列产品。它不仅满足各类工业和家庭应用的需求,还提供了良好的可靠性和技术支持。

HX 10-P/SP2参数

参数
最大工作供电电压 15V
响应时间 3μs
检测电流 10A
最大供电电流 15mA
精度 ±1%
线性度 ±1%
磁类型 单向
最小工作供电电压 12V
输出类型 -
灵敏度 -
长*宽*高 30.2mm(高度)
安装方式 通孔安装
包装方式 散装
