LA 35-NP

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, LA系列, 70A, 35 m 有效值输出, 匝数比 70:1
供应商型号: ZT-LA 35-NP
供应商: 海外现货
标准整包数: 1

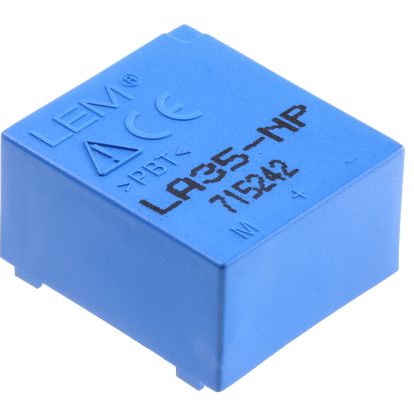

LEM 电流传感器 LA 35-NP

LA 35-NP概述


    产品简介


    Current Transducer LA 35-NP 是一款专门用于电子测量的电流转换器,适用于直流(DC)、交流(AC)、脉冲、混合电流的测量。这款电流转换器采用了光电隔离技术,实现了高功率的一次侧电路与电子电路之间的电气隔离。主要功能是将高电流转化为低电流信号,以便进行准确的测量和监控。LA 35-NP 广泛应用于多种领域,如变频驱动器、伺服电机驱动、直流电机驱动、电池供电应用、不间断电源(UPS)以及开关模式电源(SMPS)等。

    技术参数


    - Primary Nominal r.m.s. Current (IPN): 35 A
    - Primary Current Measuring Range: 0 .. ± 70 A
    - Secondary Nominal r.m.s. Current (ISN): 35 mA
    - Conversion Ratio (KN): 1:1000
    - Supply Voltage (VC): ±15 V (±5%)
    - Current Consumption (IC): 10 + IS mA
    - AC Isolation Test Voltage (Vd): 2.5 kV
    - Rated Voltage (Vb): 600 V
    - Accuracy at IPN, TA = 25°C: ±0.5%
    - Linearity: < 0.2%
    - Offset Current (IO): ±0.10 mA (Typical) ±0.20 mA (Max)
    - Residual Current (IOM): ±0.05 mA (Typical) ±0.15 mA (Max)
    - Thermal Drift of IO-: ±0.15 mA (Typical) ±0.50 mA (Max)
    - Response Time (tr): < 1 µs (at 90% of IPN)
    - Frequency Bandwidth: DC .. 150 kHz
    - Ambient Operating Temperature (TA): -25 .. +70 °C
    - Ambient Storage Temperature (TS): -40 .. +85 °C
    - Primary Resistance per Turn (RP): < 1.25 mΩ (at TA = 25°C)
    - Secondary Coil Resistance (RS): 80 Ω (at TA = 70°C)
    - Isolation Resistance (RIS): > 1500 MΩ (at 500 V, TA = 25°C)
    - Mass: 22 g
    - Standard Compliance: EN 50178 : 1997

    产品特点和优势


    Current Transducer LA 35-NP 的核心优势在于其出色的精度、极好的线性度、较低的温度漂移以及优化的响应时间。这些特性使其在各类电流测量和控制应用中表现出色,特别是在需要高精度和快速响应的应用场景中。此外,它具有良好的频率带宽、无插入损耗以及对电磁干扰的高度免疫性,使其能够在各种复杂环境中稳定运行。

    应用案例和使用建议


    LA 35-NP 主要应用于交流变频驱动器、伺服电机驱动、直流电机驱动、电池供电系统、不间断电源(UPS)以及开关模式电源(SMPS)。例如,在伺服电机驱动系统中,它可以精确地监测和反馈电机电流,从而实现高效的控制系统设计。在使用过程中,需要注意保持适当的散热措施,以避免因过热而导致性能下降。此外,遵循推荐的初级连接方式可以进一步提升测量精度。

    兼容性和支持


    该产品具有较强的兼容性,适用于不同的电压和电流范围,并可通过调整转换比来适应不同应用需求。制造商提供了详尽的技术文档和支持服务,以帮助用户正确安装和使用该产品。对于特殊版本的需求,客户可以直接联系制造商进行定制。

    常见问题与解决方案


    1. 问题:电流偏移过大
    - 解决方法:确保测量前电流传感器已正常预热,并按说明书推荐的方式进行连接。
    2. 问题:温度漂移明显
    - 解决方法:在高精度要求的应用中,尽量在恒温环境下使用,并采取适当的温控措施。
    3. 问题:响应时间不满足要求
    - 解决方法:确认所选型号的响应时间是否符合应用需求,并选择合适的型号。

    总结和推荐


    综上所述,Current Transducer LA 35-NP 在精度、线性度、温度稳定性及响应时间等方面均表现出色,是一款高度可靠的电流转换器。鉴于其广泛的应用场景和出色的技术指标,强烈推荐使用。在安装和使用过程中,用户应注意遵循相关标准和指南,以充分发挥其性能优势。

LA 35-NP参数

参数
最大供电电流 10mA
检测电流 35A
磁类型 双向
响应时间 1μs
最大工作供电电压 15.75V
灵敏度 -
输出类型 -
最小工作供电电压 14.25V
线性度 ±0.2%
精度 ±0.5%
长*宽*高 26mm(宽度)*29.2mm(高度)
安装方式 通孔安装
包装方式 散装

LA 35-NP厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

LA 35-NP数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM LA 35-NP LA 35-NP数据手册

LA 35-NP封装设计

查看详情并下载
Symbol
Footprint
3D Model
